(2.45)

где – расчетная скорость движения воды по трубам, принимается для больших диаметров 1,5–2,0 м/с, для малых – 0,7–1,2 м/с.

= 85,9 мм.

По сортаменту принимаем диаметр труб, равный 100 мм. Такой диаметр принят только на участках трубопровода, используемых для пожаротушения. На остальных участках следует рассчитать диаметры, исключая из величины общего расхода потребность воды на пожарные нужды, т. е. В_общ = 0,768+ 0,84 = 1,6 л/с, при этом D = 31,9 мм, принимаем по сортаменту трубы диаметром 32 мм.

2.6.7 Расчёт временного электроснабжения.

Расчет количества прожекторов.

Расчет освещения строительной площадки сведен в приложение Е таб. Е.7.

Если принять на строительной площадке прожекторы ПЗС-45 с лампами типа КГ220-1500 мощностью Р_л = 1500 Вт, то общее количество прожекторов составит n = 12299/1500  8шт.

При расстановке и ориентации осветительных приборов на строительной площадке следует учитывать примерное количество прожекторов, обслуживающих отдельные участки. Для уменьшения количества осветительных приборов можно принять прожекторы большей мощности.

Определение потребной электрической мощности строительной площадки и выбор питающего трансформатора.

Следует определить количество и расположение приемников электроэнергии на строительной площадке. Все приемники электроэнергии, соответствующие объектам, показанным на стройгенплане, сведены в приложение Е таб. Е.7 - Е.9.

Определение расчетных активных и реактивных мощностей приемников

Потребная электрическая мощность строительной площадки определяется по формуле:

S_Pсп = к_м (2.46)

где к_м – коэффициент участия в максимуме нагрузки, принимаемый для строительных площадок к_м = (0,750,85)  0,8;

– общая расчетная активная мощность нагрузки строительной площадки, кВт;

– общая расчетная реактивная мощность нагрузки строительной площадки, кВА. Общая расчетная активная мощность нагрузки строительной площадки

определяется суммированием расчетных активных мощностей всех групп характерных приемников электроэнергии (силовых общепромышленных установок, электродвигателей производственных механизмов, электротехнологических установок и электрических осветительных установок), кВт:

S_Pсп = 0,8 =152кВА

Выбор питающего трансформатора.

Выбираем комплектную трансформаторную подстанцию наружной установки с силовым трансформатором мощностью 160 кВА типа КТПН - 160/6 (10) и напряжением на высокой стороне 6 кВ и напряжением на низкой стороне 0,4 кВ.

2.6.8 Технико-экономические показатели

Уровень проектных решений строительного генерального плана отражается через систему технико-экономических показателей (ТЭП) Лист 10ТХ.

К основным ТЭП относятся следующие показатели.

Коэффициент застройки, определяющийся по формуле

( 2.47)

где Fзастр – суммарная площадь строящегося здания, временных зданий и сооружений; Fсгп – площадь строительной площадки, ограниченная забором.

Кзастр = 990+187,8/4270=0,28

Коэффициент использования площади

( 2.48)

где Fисп – суммарная площадь строящегося здания, временных зданий и сооружений, складских площадок, автодорог.

Кисп = 990+187,8+571,85+780/4270 = 0,59

3 Удельный коэффициент протяженности временных коммуникаций (дорог, электросетей, сетей водоснабжения и т. п.), м на 1 га стройплощадки:

(2.49)

где – протяженность временных коммуникаций j-го вида, м.

Дорога Куд = L / Fсгп=130/0,4270=309,52 м/га.

Водопровод Куд = L / Fсгп= 50/0,4270=119,04 м/га.

Электросеть Куд = L / Fсгп=300 /0,4270=714,28 м/га.

3.1 Характеристики расчетной схемы

Произведен расчет элементов лестничной клетки. Расчет монолитного лестничного марша, монолитной плиты лестничных площадок и лобовой балки выполнен в ПК «ЛИРА-САПР 2013» методом конечных элементов с последующим подбором площади арматуры сечений лестничного марша, плиты, лобовой балки площадки. Расчет выполнен на основные сочетания нагрузок в соответствии с требованиями СНиП 2.01.07-85* «Нагрузки и воздействия», СП 52-101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры».

Для более достоверного распределения усилий в элементах лестничного марша и площадки на отметке +3,000 в расчетную схему включены лестничные площадки на отметке +1,500 и +4,500, и монолитно связанные с ними лестничные марши.

Лобовая балка опирается на стены шарнирно по двум концам. Лестничная площадка опирается на стены шарнирно по двум сторонам. Таким образом, на указанные узлы в расчетной схеме наложены связи по направлениям X, Y, Z. Все элементы лестничной клетки выполнены монолитными и имеют жесткое сопряжение между собой.

Плоскостные элементы (лестничные марши, лестничные площадки) смоделированы при помощи КЭ 44 - универсальный прямоугольный КЭ оболочки.Стержневые элементы (лобовые балки) смоделированы при помощи КЭ 10 – универсальный пространственный стержневой элемент.

На рисунках 3.1 – 3.7 представлены таблицы жесткостей элементов и конечноэлементные схемы лестничного марша принятые для расчета.

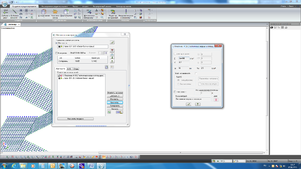

Рисунок 3.1 Таблица жесткостей элементов

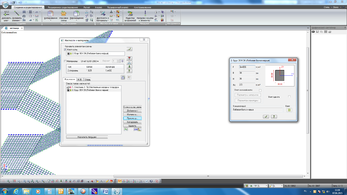

Рисунок 3.2 Жесткостные характеристики элементов марша и площадок

Рисунок 3.3 Жесткостные характеристики лобовой балки марша

Рисунок 3.4 Общий вид расчетной схемы

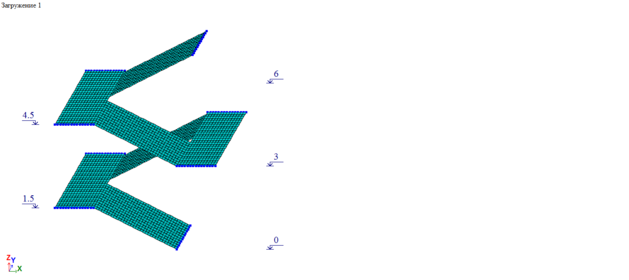

Рисунок 3.5 Конечно-элементный вид расчетной модели

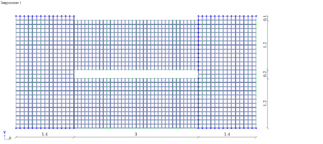

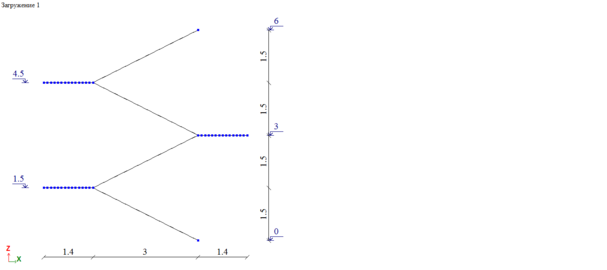

Рисунок 3.6 Конечно-элементная схема в поперечном направлении

Рисунок 3.7 Конечно-элементная схема вид сверху

3. 2 Принятые нагрузки

Нагрузки на элементы лестничных маршей и площадок приведены в таблицах 3.1, 3.2.

Таблица 3.1 - Постоянные нагрузки

Наименование нагрузки	Нормативное значение, т/м2	γf	Расчетное значение, т/м2
1.Постоянные нагрузки
1.1 Собственный вес площадок (t=160 мм)	0,4	1,1	0,44
1.2Собственный вес маршей (t=230 мм)	0,575	1,1	0,64
1.3 Стяжка из цем.-песч. р-ра(t=30 мм)	0,054	1,3	0,07
1.4 Мраморная плитка (t=20 мм)	0,056	1,2	0,07
ИТОГО:	1,085	-	1,22
2.Временные нагрузки
2.1 Полезная. Пункт 12а табл. 3 СНиП 2.01.07-85 *«Нагрузки и воздействия»	0,3 (0,1)*	1,2	0,36 (0,12)*
ИТОГО:	0,3 (0,1)	-	0,36 (0,12)

*В графе временных нагрузок значения полных (длительно действующих) нагрузок приведено без скобок. Значение пониженных (кратковременных) нагрузок приведено в скобках.

Схемы приложения нагрузок и их интенсивность приведены на рисунках 3.8 -3.10.

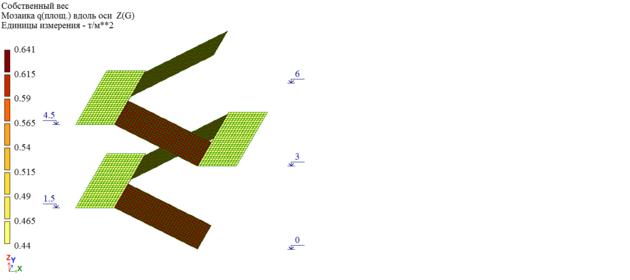

Рисунок 3.8 Собственный вес элементов (загружение № 1)

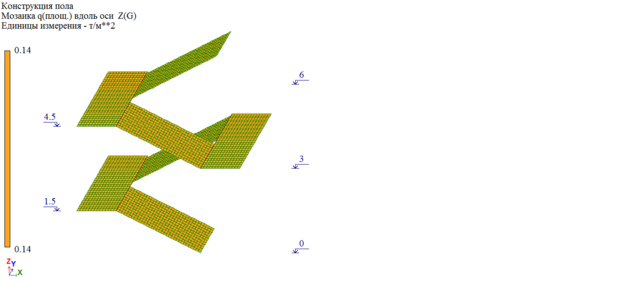

Рисунок 3.9 Собственный вес конструкции пола (загружение № 2)

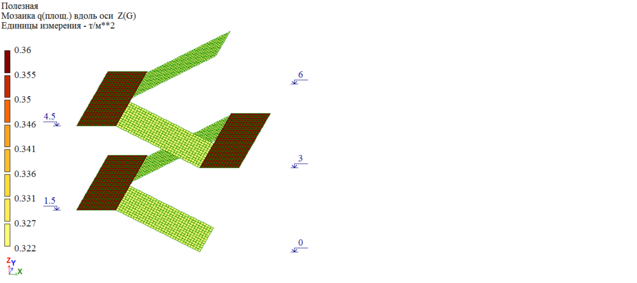

Рисунок 3.10 Полезная нагрузка (загружение № 3)

3.3 Расчетные сочетания усилий

Подбор армирования произведен по расчетным сочетаниям усилий (РСУ). Параметры и коэффициенты сочетаний РСУ приведены в таблицах 3.3, 3.4.

Таблица 3.3 - Параметры РСУ

Таблица 3.4 - Коэффициенты сочетаний РСУ

3.4 Результаты статистического расчета элементов схемы

Характеристики
