3.1 Разработка технологической карты №1 на устройство фундаментов

3.1.1 Область применения карты

Технологическая карта разработана на устройство монолитной железобетонной фундаментной плиты блок-секции жилого здания, расположенного в г. Новоуральске. Здание семиэтажное с размерами в плане 15,6×23,9 м и с железобетонным каркасом. Возводимые фундаменты – железобетонная плита, объемом 280,44 м³ (467,4 м²), высотой 600 мм по готовому песчаному основанию в земляной выемке глубиной 2,8 м с применением разборно-переставной опалубки.

Ведомость объемов работ, составленная на основании архитектурно-строительных и конструкционных решений, приведена в таблице 3.1.

Таблица 3.1 – Ведомость объемов работ

Данная технологическая карта применима для нового строительства при выполнении работ в 1 смену в период с положительными температурами воздуха (летнее время) в 1 захватку. Работы следует производить в соответствии с [1; 2; 3; 4; 5].

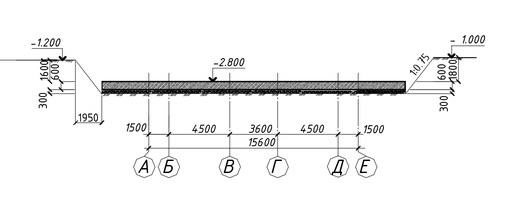

Рисунок 3.1 Разрез фундамента

3.1.2 Организация и технология выполнения работ

Подготовительные работы:

До начала устройства фундаментов выполнить следующие работы:

- определить пути движения механизмов, места складирования арматуры, опалубки, подготовить оснастку и приспособления;

- возвести все необходимые временные здания и сооружения;

- выполнить противопожарные мероприятия;

- произвести отрывку котлована;

- организовать отвод поверхностных вод от котлована;

- обеспечить временное электроосвещение строительной площадки, рабочих мест и подключить потребителей электроэнергии;

- выполнить бетонную подготовку и составить акт приемки основания;

- произвести геодезическую разбивку осей и разметку положения фундаментов в соответствии с проектом;

- на поверхность бетонной подготовки краской нанести риски, фиксирующие положение рабочей плоскости щитов опалубки.

Подготовленное основание под фундаменты должно быть принято по акту комиссией с участием заказчика, подрядчика и представителя проектной организации. В акте отразить соответствие расположения, отметок дна котлована, фактического напластования и природных свойств грунтов данным проекта, а также возможность заложения фундаментов на проектной отметке, отсутствие нарушений природных свойств грунтов основания или качества их уплотнения в соответствии с проектными решениями. На устройство подготовки под фундаменты составить акты на скрытые работы.

Перед установкой опалубки и арматуры железобетонных фундаментов производитель работ (прораб, мастер) должен проверить правильность устройства бетонной подготовки и разметки положения осей и отметок основания фундаментов.

Основные работы по устройству фундаментов:

Работа по устройству фундаментов состоит из следующих процессов:

1. Подготовительные работы:

• разгрузка элементов опалубки с транспортных средств;

• сортировка конструкций;

• укрупнительная сборка панелей.

1. Опалубочные работы:

• подача укрупненных панелей опалубки к месту монтажа;

• монтаж укрупнённых панелей опалубки;

• демонтаж укрупненных панелей опалубки;

• подача укрупненных панелей опалубки на площадку складирования.

3) Арматурные работы:

• укрупнительная сборка арматурных каркасов и сеток на площадке укрупнительной сборки;

• установка арматурных каркасов фундаментной плиты;

4) Бетонные работы.

• подача бетонной смеси в бункерах краном;

• укладка бетонной смеси в конструкции;

• уход за бетоном.

Работы по монтажу арматуры выполняет звено из двух человек: арматурщики 4 разряда (1 чел.) и 2 разряда (1 чел.).

Работы по монтажу опалубки выполняет звено, состоящее из двух человек: слесарь строительный 4 разряда - 1 человека и 3 разряда - 1 человека. Работы по демонтажу опалубки выполняет звено, состоящее из двух человек: слесарь строительный 3 разряда - 1 человека и 2 разряда - 1 человека.

Работы по бетонированию осуществляет звено из четырех человек: бетонщик 4 разряда (1 чел.), бетонщик 2 разряда (2 чел.), слесарь строительный 4 разряда (1 чел.),

Арматурные работы

До монтажа арматуры фундамента должны быть выполнены следующие работы:

• разбивка осей и устройство бетонной подготовки;

• доставка и складирование в зоне производства работ необходимого количества арматурных элементов;

• подготовка к работе такелажной оснастки, инструмента и электросварочной аппаратуры.

Арматуру следует монтировать в последовательности, обеспечивающей правильное ее положение и закрепление. Для обеспечения проектного защитного слоя бетона необходимо устанавливать пластмассовые фиксаторы. Запрещается применение подкладок из обрезков арматуры, деревянных брусков и щебня. Смонтированная арматуры должна быть закреплена от смещения и защищена от повреждений. Для прохода по арматуре при бетонировании картой предусмотрена установка трапов.

Стыковые соединения арматуры выполняются при помощи вязальной проволоки.

Крестовые пересечения стержней арматуры, смонтированных поштучно, в местах их пересечения скрепляются вязальной проволокой.

Подачу арматурных стержней в зону производства работ осуществляют автомобильным краном. На заранее размеченное основание с интервалом 150 мм укладывают стержни в продольном направлении с одновременным фиксированием расстояния нижней арматуры от основания с помощью пластмассовых фиксаторов (защитный слой). Затем устанавливают плоские поддерживающие каркасы с шагом 300 мм, изготовленные из отдельных стержней на месте строительства. Пересечение продольных стержней с каркасами соединяют вязальной проволокой. После установки поддерживающих арматурных каркасов и крепления их к нижней арматуре укладывают верхние продольные стержни.

Приемку смонтированной арматуры осуществлять до установки опалубки и оформить актом освидетельствования скрытых работ. В акте приемки смонтированных конструкций указать номера рабочих чертежей, отступления от чертежей, оценка качества смонтированной арматуры; после установки опалубки дают разрешение на бетонирование.

Опалубочные работы

Опалубка на строительную площадку поступает комплектно, пригодной к монтажу и эксплуатации, без доделок и исправлений. Хранить элементы опалубки под навесом в условиях, исключающих их порчу. Щиты укладывать в штабели высотой не более 1 - 1,2 м на деревянных прокладках; схватки по 5 - 10 ярусов общей высотой не более 1 м с установкой деревянных прокладок между ними.

Монтаж и демонтаж опалубки вести при помощи автомобильного крана КС-55730-06.

Таблица 3.2 – Технические характеристики крана КС-55730-06

До начала монтажа опалубки произвести укрупнительную сборку щитов в панели.

Опалубка имеет следующий набор элементов:

- щиты;

- угловые элементы;

- доборы;

- опалубочные замки;

- направляющие опоры;

- подкосы;

- специальные гайки с резьбой;

Установка опалубки начинается с угловых точек. После позиционирования элементы опалубки сразу же подпираются снаружи подкосами, состоящими из консольных подпорок с функциональными распорками, согласно рисунку 3.2 на расстоянии 3,5 м друг от друга. Элементы опалубки соединяются двумя замками, а на углах плиты тремя замками. На земле крепление опалубки осуществляется двумя грунтовыми шпильками.

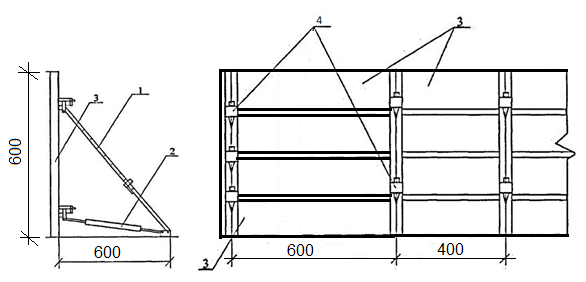

Рисунок 3.2 Конструкция опалубочной системы

1 - консольная подпорка, 2 - клин; 3 - щиты опалубки; 4 - клиновые замки

За состоянием опалубки вести непрерывное наблюдение в процессе бетонирования. В случае деформаций отдельных элементов опалубки или недопустимого раскрытия щелей установить дополнительные крепления и исправить деформированные места.

Разборку опалубки производят после достижения бетоном прочности не менее 0,2-0,3 МПа с последующей транспортировкой к месту нового бетонирования.

Демонтаж опалубки производить в порядке, обратном монтажу.

После снятия опалубки:

• произвести визуальный осмотр опалубки;

• очистить все элементы опалубки;

• произвести смазку палуб, проверить и нанести смазку на винтовые соединения.

Бетонные работы

В состав работ по бетонированию фундаментов входят:

• прием и подача бетонной смеси;

• укладка и уплотнение бетонной смеси;

• уход за бетоном.

Бетонную смесь к месту укладки подавать автобетононасосом СБ-126А.

Для осуществления процесса укладки плиты разбивают на карты шириной 5... 10 м, оставляя между ними разделительные полосы шириной 1... 1,5 м (рис. 3.3). Для обеспечения непрерывной укладки смеси на всю высоту плиту разбивают на блоки без разрезки арматуры, с ограждением блоков металлическими сетками.

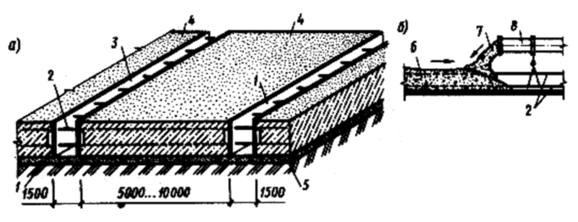

Рисунок3.3 Укладка бетонной смеси в большеразмерные плиты

а - разбивка на карты бетонирования; б - правила укладки бетонной смеси с применением бетоноводов;

1 - опалубка разделительной полосы; 2 - арматура;

3 - разделительная полоса; 4 - карта бетонирования;

5 - подстилающий слой; 6 - уложенный бетон;

7 - подаваемая бетонная смесь; 8 - бетоновод.

Карты бетонируют подряд, т.е. одну за другой. В разделительные полосы смесь укладывают враспор с затвердевшим бетоном карт после снятия опалубки на их границах. Бетонную смесь подвижностью 2...6 см подают на карты бетононасосами. Подавать ее следует в направлении к ранее уложенному бетону, как бы прижимая новые порции к уложенным.

В плиты даже большой толщины бетонную смесь укладывают в один слой. При этом несколько затрудняется виброуплотнение, поскольку внутренние вибраторы требуется погружать в смесь на глубину, в 1,5... 2 раза превышающую длину рабочей части.

Выравнивают бетон плит по маякам, поверхность заглаживают гладилками, кельмами или полутерками. В местах примыкания стен, опирания колонн и столбов бетон оставляют шероховатым с устройством в отдельных случаях рифления и насечки.

Перед укладкой бетонной смеси должны быть проверены и приняты все конструкции и их элементы, закрываемые в процессе последующего производства работ, с составлением акта на скрытые работы. Непосредственно перед бетонированием опалубка должна быть очищена от мусора и грязи. Поверхности опалубки должны быть покрыты смазкой.

Рабочие швы образуют установкой плоских каркасов, на которые при помощи вязальной проволоки крепят металлическую сетку с ячейками размером не более 10x10 мм (рисунок 3.4).

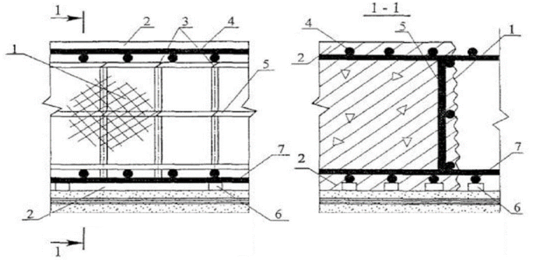

Рисунок 3.4 Конструкция рабочего шва

1 - металлическая сетка; 2 - защитный слой бетона;
