3.2 Разработка технологической карты на устройство монолитного каркаса
3.2.1 Область применения
Технологическая карта разработана в соответствии с [20]
Технологическая карта разработана на устройство монолитного каркаса блок-секции жилого здания, расположенного в г. Новоуральске. Здание семиэтажное с размером в плане 15,6×23,9 м и с железобетонным каркасом. За основу разработки положены работы по бетонированию колонн и перекрытий типового этажа, высотой 3м.
Колонны выполнены из монолитного железобетона класса В20, сечением 400х400 мм, в количестве 15 шт. на этаж. Бетонирование производится одной захваткой.
Перекрытия выполнены из монолитного железобетона класса В20. Площадь перекрытия 461,1 м2 , толщина 18 см. Бетонирование производится одной захваткой.
В состав работ, рассматриваемых в карте, входят:
- армирование конструкций;
- монтаж/демонтаж опалубки;
- укладка бетонной смеси в конструкцию колонн и перекрытий;
- уплотнение бетонной смеси;
- уход за бетоном;
Работы ведутся в летнее время в одну смену.
По каждому процессу на основании объемно-планировочного и конструктивного решения подсчитываются объемы работ в единицах измерения, принятых в ЕНиР. Результаты подсчета сводятся в табл. 3.15
Таблица 3.15 – Объемы работ на один этаж
| Наименование процесса | Кол-во | Ед. изм. |
| Устройство опалубки: колонны перекрытия | 72 460 | м2 м2 |
| Установка арматуры колонны перекрытие | 1,5 7,2 | т т |
| Укладка бетонной смеси колонны перекрытие | 7,2 83 | м3 м3 |
3.2.2. Организация и технология строительного процесса
Технологическая карта разработана на бетонирование монолитных колонн и перекрытий одного этажа при строительстве манежной автостоянки.
Бетонирование колонн производится с использованием металлической опалубки, а бетонирование перекрытий с использованием переставной опалубки из фанеры.
Подготовительные работы
До начала бетонирования колонн необходимо:
- подготовить комплект щитов к установке:
- очистить щиты от мусора и налипшего цементного раствора.
- проверить и принять по акту все конструкции и их элементы, закрываемые в процессе бетонирования.
- смазать поверхность опалубки эмульсией.
- вынести геодезические риски разбивки осей колонн.
- подготовить к работе и проверить такелажную оснастку, приспособления, инструмент.
- на площадке укрупнительной сборки собрать опалубку из двух частей.
- установить арматурный каркас колонны на стадии армирования перекрытия ниже лежащего этажа, выверить его и закрепить к выпускам из перекрытия при помощи сварки по проекту;
- в местах крепления подкосов опалубки колонн установить блок- якори в двух направлениях ( в качестве блок - якоря возможно использовать сборные ж/б дорожные плиты размером 1,75х3,0 м); при выполнении монолитных колонн на типовом этаже для крепления подкосов заложить монтажные петли в монолитное перекрытие;
- установить опалубку, выверить ее с помощью подкосов с талрепом и закрепить.
До начала бетонирования перекрытий необходимо:
- предусмотреть мероприятий по безопасному ведению работ на высоте;
- установить опалубку;
- установить арматуру, закладные детали и пустотообразователи для проводки;
Все конструкции и их элементы, закрываемые в процессе бетонирования (подготовленные основания конструкций, арматура, закладные изделия и другие), а так же правильность установки и закрепления опалубки и поддерживающих ее элементов должны быть приняты в соответствии со СНиП 12-01-2004.
Перед бетонированием поверхность фанерной опалубки следует покрыть эмульсионной смазкой. Поверхность ранее уложенного бетона очистить от цементной пленки и увлажнить или покрыть цементным раствором.
Защитный слой арматуры выдерживается с помощью инвентарных пластмассовых фиксаторов, устанавливаемых в шахматном порядке.
Для выверки верхней отметки бетонируемого перекрытия устанавливаются пространственные фиксаторы или применяют съемные маячные рейки, верх которых должен соответствовать уровню поверхности бетона.
Бетонирование конструкций
Транспортирование бетонной смеси на объект производится автобетоносмесителями с выгрузкой бетона в бетононасос БН-1 на стройплощадке. Подача бетонной смеси в конструкции колон и перекрытий осуществляется при помощи резинового шланга, надетого на конец стрелы, который осуществляет подачу бетонной смеси на конкретный участок.
При бетонировании ходить по заармированному перекрытию разрешается только по щитам с опорами, опирающимися непосредственно на опалубку перекрытия.
При выгрузке бетонной смеси из резинового шланга в опалубку перекрытия расстояние между нижней кромкой шланга и поверхностью, на который укладывается бетон, должен быть не более 1,0м (рис.3.6.).

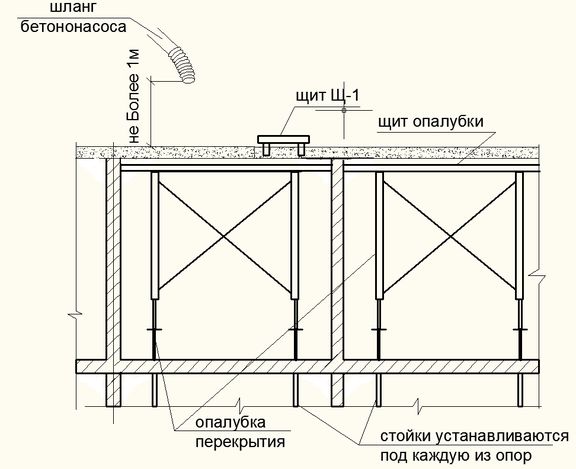

Рисунок 3.6 Укладка бетонной смеси в опалубку перекрытия
Бетонную смесь следует укладывать горизонтально слоями шириной 1.5 - 2м одинаковой толщины без разрывов, с последовательным направлением укладки в одну сторону во всех слоях.
Укладка следующего слоя бетонной смеси допускается до начала схватывания бетона предыдущего слоя. Продолжительность перерыва между укладкой смежных слоев бетонной смеси без образования рабочего шва устанавливается строительной лабораторией.
При бетонировании плоских плит рабочие швы по согласованию с проектной организацией устраивают в любом месте по оси стены. Поверхность рабочего шва (рис.3.7.) должна быть перпендикулярна поверхности плиты, для чего в намеченных местах прерывания бетонирования ставятся рейки по толщине плиты.

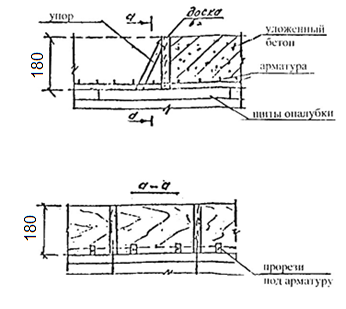

Рисунок 3.7 Устройство рабочего шва
Возобновление бетонирования в месте устройства рабочего шва допускается производить при достижении бетоном прочности не менее 1,5 МПА и удаления цементной пленки с поверхности шва механической щеткой с последующей поливкой водой.
Для уплотнения бетонной смеси используются глубинные вибраторы (ИВ-17А). Технические характеристики вибратора приведены в табл. 3.16
Таблица 3.16 – Технические характеристики вибратора ИВ-17А
| Показатели | Ед. Изм. | Кол-во |
| Размер наконечника (диаметр) | мм | 36 |
| длина | мм | 35 |
| Вес наконечников | кг | 1,8 |
| Частота колебаний | мин. | 20000 |
| Вес вибратора с наконечником | кг | 27 |
| Мощность электродвигателя | кВт | 0,8 |
Укладка бетонной смеси в конструкции ведется слоями в 15... 30 см с тщательным уплотнением каждого слоя. Наиболее распространен способ уплотнения бетона вибрированием. На строительной площадке используют внутренние (глубинные) вибраторы. Вибраторы приводятся в действие электрическим током (электрические вибраторы). В массивные конструкции бетон укладывают с помощью внутренних вибраторов.
Продолжительность вибрирования в каждом месте установки вибратора зависит от пластичности (подвижности) бетонной смеси и составляет 30...60 с. Признаком достаточности вибрирования служит прекращение осадки бетона и появление цементного молока на его поверхности. Чрезмерная вибрация бетонной смеси вредна, так как может привести к расслоению бетона. Шаг перестановки внутренних вибраторов - от 1 до 1,5 радиуса их действия.
Во время работы не допускается опирание вибратора на арматуру и закладные детали монолитной конструкции. В местах непосредственной установки электротехнических коробочек виброуплотнение не производить.
Шаг перестановки глубинных вибраторов не должен превышать полуторного радиуса его действия (рис. 3.8.).

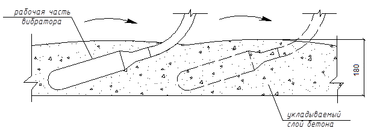

Рисунок 3.8 Схема перестановки глубинных вибраторов
В местах, где арматура, закладные изделия или опалубка препятствуют надлежащему уплотнению бетонной смеси вибраторами, ее следует дополнительно уплотнять штыкованием.
В процессе бетонирования и по окончании его необходимо применять меры к предотвращению сцепления с бетоном элементов опалубки и временных креплений.
При выгрузке бетонной смеси из резинового шланга в опалубку колонн расстояние между нижней кромкой шланга и поверхностью, на который укладывается бетон, должен быть не более 5м. При большей высоте сбрасывания смеси, во избежание еe расслоения, спуск еe в колонны следует осуществлять по виброжелобам, наклонным лоткам или желобам, обеспечивающим медленное сползание смеси в опалубку.
Бетонную смесь следует укладывать горизонтально слоями толщиной не более 1.25 длинны рабочей части вибратора.
Укладка следующего слоя бетонной смеси допускается до начала схватывания бетона предыдущего слоя. Продолжительность перерыва между укладкой смежных слоев бетонной смеси без образования рабочего шва устанавливается строительной лабораторией.
При бетонировании колонн рабочие швы по согласованию с проектной организацией устраивают на отметках верха фундамента и низа капителей колонн. Поверхность рабочего шва (рис.2.8.) должна быть перпендикулярна оси бетонируемых колон.
Возобновление бетонирования в месте устройства рабочего шва допускается производить при достижении бетоном прочности не менее 1,5 МПА и удаления цементной пленки с поверхности шва механической щеткой с последующей поливкой водой.
Во время работы не допускается опирание вибратора на арматуру и закладные детали монолитной конструкции. В местах непосредственной установки электротехнических коробочек виброуплотнение не производить.
Продолжительность вибрирования на каждой позиции должна обеспечивать достаточное уплотнение бетонной смеси, основными признаками которого служат прекращение ее оседания, появление цементного молока на поверхности и прекращение выделения пузырьков воздуха.
В местах, где арматура, закладные изделия или опалубка препятствуют надлежащему уплотнению бетонной смеси вибраторами, ее следует дополнительно уплотнять штыкованием.
Уход за бетоном.
Уход за бетоном должен обеспечивать сохранение надлежащей температуры твердения и предохранение свежеуложенного бетона от быстрого высыхания. Свежеуложенный бетон, прежде всего, закрывают от воздействия дождя и солнечных лучей (укрытие рогожей, брезентом, мешками, опилками) и систематически поливают водой в сухую погоду в течение 7 сут бетонов на портландцементе или глиноземистом цементе и 14 сут на прочих цементах (одноразовый полив водой 0,5...1,0 кг/м
). При температуре воздуха ниже 5 °С полив не производится. Движение людей по забетонированным конструкциям и установка на них лесов и опалубки для возведения вышележащих конструкций допускается только после достижения бетоном прочности не менее 1,5 МПа.
