ПРИЛОЖЕНИЕ К
СБОР НАГРУЗОК
Таблица К.1 Сбор нагрузок
| №№ п/п | Наименование нагрузки | Нормативная нагрузка, т/м2 | Коэффициент надежности по нагрузке | Расчетная нагрузка, т/м2 | ||||
| Перекрытие над типовыми этажами | ||||||||
| Постоянная | ||||||||
| 1 | Вес перегородок | 0,172 | 1,3 | 0,0132 | ||||
| 2 | Керамическая плитка-10мм | 0,016 | 1,2 | 0,0176 | ||||
| 3 | Звукоизоляция из пенобетонных плит 0,065 кН/м3 | 0,03 | 1,2 | 0.039 | ||||
| 4 | Перегородки кирпичные толщиной 0.12м | 0,172 | 1,3 | 0,223 | ||||
| Итого | 0,368 | 0,458 | ||||||
| Кратковременная | ||||||||
| 1 | Нагрузка на плиту перекрытия | 0,15 | 1,2 | 0,18 | ||||
| Итого | 0,368 | 0,458 | ||||||
| 2 | При монтаже здания: Нагрузка на плиту перекрытия 0.15 т/м2 вес вышележащего перекрытия 0.385 т/м2 плюс монтажные нагрузки 0.105 т/м2 | 0,64 | 1,2 | 0,768 | ||||
| Итого | 0,64 | 0,768 | ||||||
| Покрытие | ||||||||
| Постоянная | ||||||||
| 1 | Кровельный ковер | 0,01 | 1,2 | 0,013 | ||||
| 2 | Стяжка цементно-песчаная 0,035*1,8 | 0,063 | 1,3 | 0,082 | ||||
| 3 | Минераловатные плиты 0,3*0,2 | 0,06 | 1,2 | 0,072 | ||||
| 4 | Керамзитобетон по уклону 0,15*1 | 0,15 | 1,2 | 0,18 | ||||
| Итого | 0,283 | 0,347 | ||||||
| Кратковременная | ||||||||
| 6 | Снеговая | 0,168 | 0,24 | |||||
| Итого | 0.451 | 0,587 | ||||||
ПРИЛОЖЕНИЕ Л
СХЕМЫ ЗАГРУЖЕНИЙ

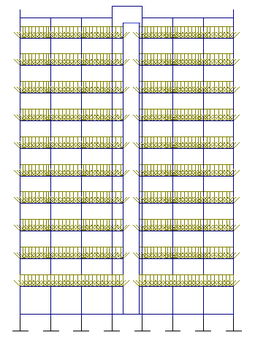

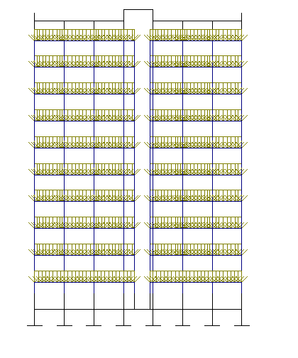

Рисунок Л.1 Постоянная нагрузка от собственного веса
Рисунок Л.2 Кратковременная от ветра по оси х
ПРИЛОЖЕНИЕ Л
Рисунок Л.3 Длительная полезная от перегородок и конструкции пола

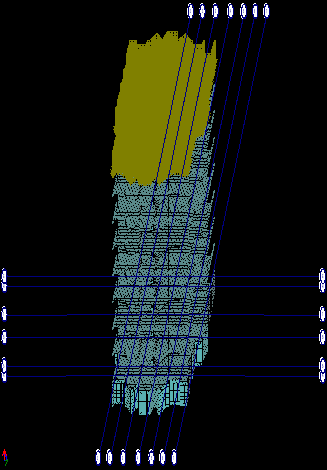

Рисунок Л.4 Нагрузка от снега
ПРИЛОЖЕНИЕ Л
Рисунок Л.5 Нагрузки от веса людей и оборудования
ПРИЛОЖЕНИЕ М
ТАБЛИЦА РАСЧЕТНЫХ СОЧЕТАНИЙ НАГРУЗОК
Рисунок М.1 таблица РСН
ПРИЛОЖЕНИЕ Н
ИЗОПОЛЯ НАПРЯЖЕНИЙ

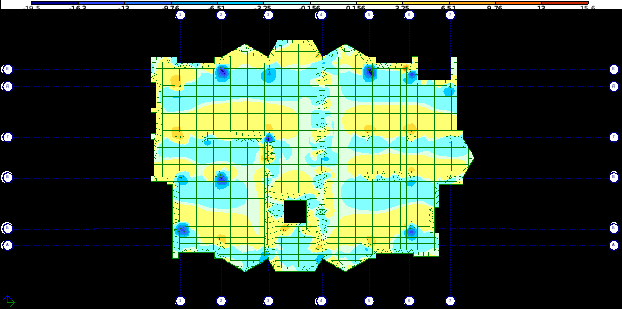

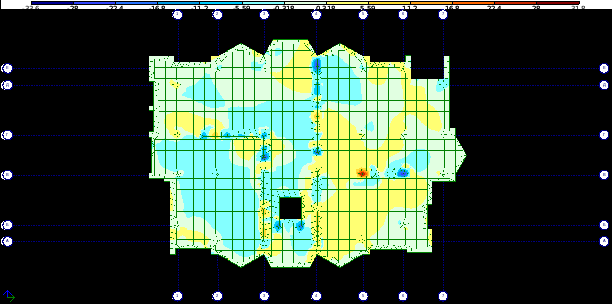

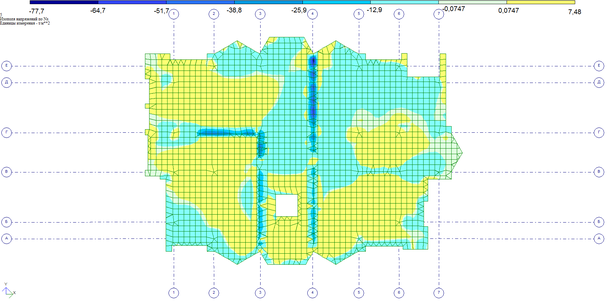

Рисунок Н.1 Изополя напряжений по «Nх » плиты перекрытия

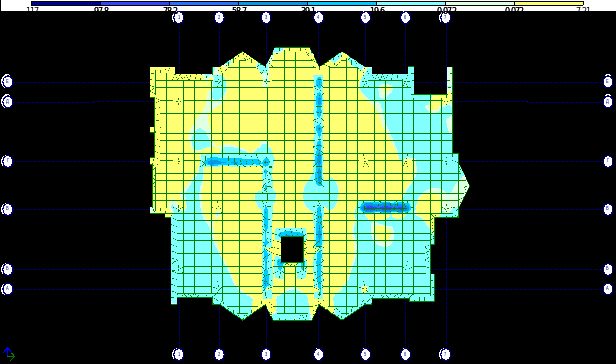

Рисунок Н.2 Изополя напряжений по «Nу » плиты перекрытия
ПРИЛОЖЕНИЕ Н
Рисунок Н.3 Изополя напряжений по «Тху » плиты перекрытия

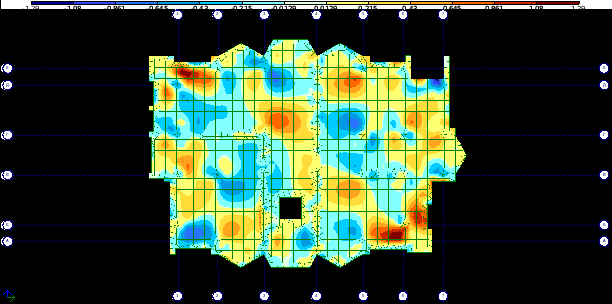

Рисунок Н.4 Изополя напряжений по «Мх » плиты перекрытия
ПРИЛОЖЕНИЕ Н
Рисунок Н.5 Изополя напряжений по «Му » плиты перекрытия
Рисунок Н.6 Изополя напряжений по «Мху » плиты перекрытия
ПРИЛОЖЕНИЕ Н
Рисунок Н.7 Изополя напряжений по «Qх » плиты перекрытия
Рисунок Н.8 Изополя напряжений по «Qу » плиты перекрытия
ПРИЛОЖЕНИЕ Н

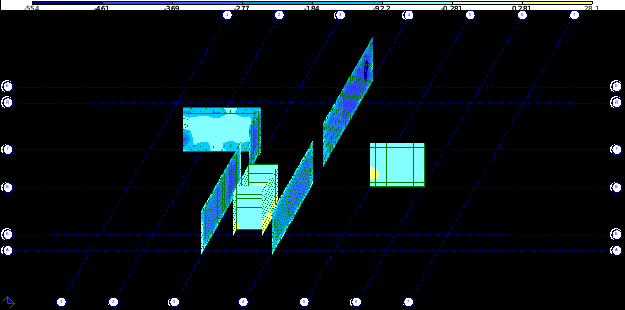

Рисунок Н.9 Изополя напряжений по «Nх » несущие стены
Рисунок Н.10 Изополя напряжений по «Nу » несущие стены
ПРИЛОЖЕНИЕ Н
Рисунок Н.11 Изополя напряжений по «Тху » несущие стены
Рисунок Н.12 Изополя напряжений по «Мх » несущие стены
ПРИЛОЖЕНИЕ Н
Рисунок Н.13 Изополя напряжений по «Му » несущие стены
Рисунок Н.14 Изополя напряжений по «Мху » несущие стены
ПРИЛОЖЕНИЕ Н
Рисунок Н.15 Изополя напряжений по «Qх » несущие стены
Рисунок Н.16 Изополя напряжений по «Qу » несущие стены
ПРИЛОЖЕНИЕ О
АРМИРОВАНИЕ ПЛИТЫ ПЕРЕКРЫТИЯ

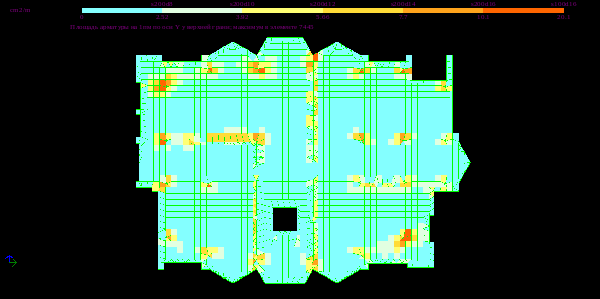

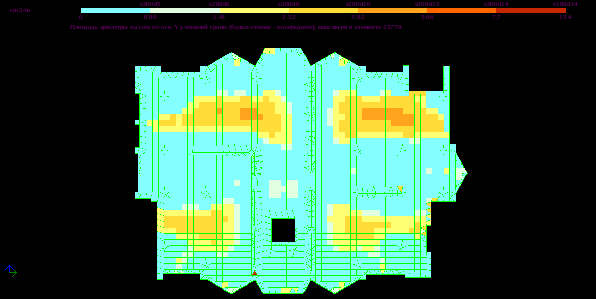

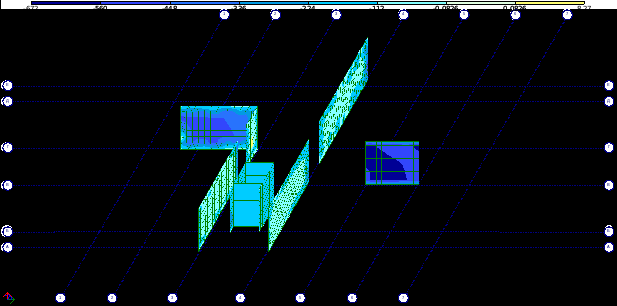

Рисунок О.1 Площадь арматуры по оси «Х1 » у нижней грани
Рисунок О.2 Площадь арматуры по оси «Х2 » у верхней грани
ПРИЛОЖЕНИЕ О

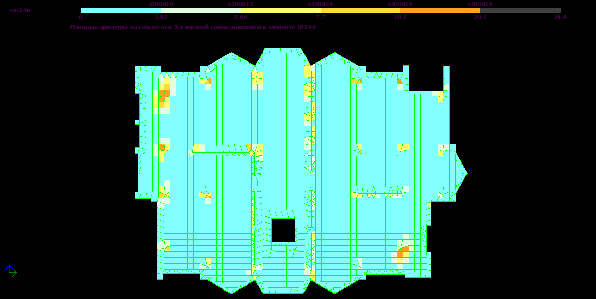

Рисунок О.3 Площадь арматуры по оси «У1 » у нижней грани
Рисунок О.4 Площадь арматуры по оси «У2 » у верхней грани
ПРИЛОЖЕНИЕ П
АРМИРОВАНИЕ МОНОЛИТНОЙ СТЕНКИ ПОДВАЛА

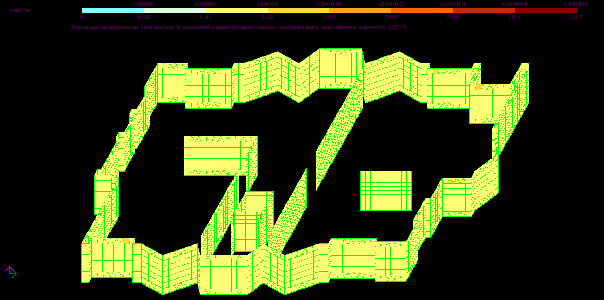

Рисунок П.1 Площадь арматуры по оси «Х1 » у нижней грани
Рисунок П.2 Площадь арматуры по оси «Х2 » у верхней грани
ПРИЛОЖЕНИЕ П
Рисунок П.3 Площадь арматуры по оси «У1 » у нижней грани
Рисунок П.4 Площадь арматуры по оси «У2 » у верхней грани
