1.1 Эскизное проектирование

1.1.1 Технико-экономическая характеристика района

строительства

Город Новоуральск расположен в 67 км к северо-западу от административного центра Свердловской области — г. Екатеринбурга, в верховьях реки Нейвы. Основан в 1941 году, город носит статус ЗАТО.

В настоящее время Новоуральск входит в число крупных промышленных центров Урала. Ведущее предприятие — АО «Уральский электрохимический комбинат». АО «Уральский электрохимический комбинат» производит изотопы урана. На его долю приходится 49 процентов всех российских обогатительных мощностей. Предприятие обеспечивает рабочими местами 2300 горожан. Электрохимический комбинат занимается разработкой и производством приборов и систем управления технологическими процессами в атомной промышленности. Комбинат выпускает стандартные образцы изотопного состава урана, аккумуляторы для различных видов космических аппаратов, самолётов и вертолётов, электрохимические генераторы тока для энергоустановок космических аппаратов и подводных лодок, фильтры тонкой очистки и стерилизации газов.

К числу городских предприятий также относятся ООО «ВИЗА-яхт», выпускающее маломерные суда, ООО «Завод медсинтез» (производитель медицинских препаратов), ООО «Новоуральский мясной комбинат», ООО «Новоуральский молочный завод» и другие. В Новоуральске работают более ста торгово-розничных предприятий, предприятий общественного питания и служб быта.

1.1.2 Климатические условия района строительства

Климатические характеристики района строительства, используемые для технических расчетов, приведены в таблице А.1 (Приложение А)

1.1.3 Требования, предъявляемые к зданиям

К основным требованиям для жилых зданий относят: функциональные требования, технические, санитарно-гигиенические, противопожарные, экологическая безопасность, требования инсоляции.

Функциональные требования заключаются в том, чтобы жилое здание удовлетворяло своему назначению. Этим требованиям должны быть подчинены объемно-планировочные и конструктивные решения здания.

Технические требования состоят в обеспечении прочности, устойчивости и долговечности здания, в снижении пожарной и взрывной опасности.

Архитектурно-художественные требования: жилое здание должно иметь привлекательный и выразительный облик, удовлетворяющий художественным запросам человека.

Экономические требования заключаются в обеспечении минимальных затрат на реконструкцию и эксплуатацию проектируемого здания. С этими целями необходим выбор наиболее целесообразных объемно-планировочных, конструктивных и архитектурно-композиционных решений.

Продолжительность инсоляции должна быть обеспечена не менее чем в одной комнате.

1. Функциональные требования

Важным требованием к проектированию жилищ – обеспечение правильного соотношения площадей жилищ и подсобных помещений и рациональное взаимное расположение помещений в соответствии с их функциональным назначением и взаимосвязью.

Для жилого дома квартирного типа главными помещениями в квартире являются жилые комнаты, где члены семьи проводят часы досуга, отдыхают. Приготовление пищи осуществляется на кухне, она должна быть связана с жилыми комнатами непосредственно или через коридоры. Санузел и ванная являются неотъемлемыми помещениями квартиры. Они должны быть удобно связаны с жилыми комнатами. Основным элементом связующим квартиру является прихожая.

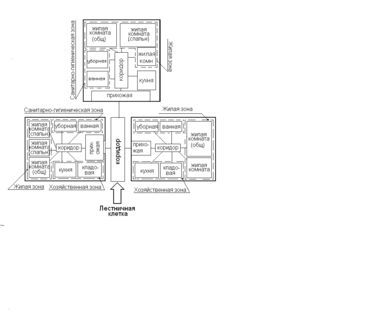

Рисунок 1.1 - Функциональная схема.

1. Санитарно-гигиенические требования

Санитарно – гигиенические требования являются очень важным фактором, способствующим созданию нормальных условий жизни человека, которые заключаются в применении современных видов инженерного и санитарно – технического оборудования жилища (холодное и горячее водоснабжение, канализация, отопление, вентиляция, газ, электричество, радио, телефон, телевидение и т.д.); создание необходимых условий для приготовления пищи; осуществление ряда бытовых процессов, неизбежных в жизни человека (кухня, ванна, душ, уборная и т.д.).

Санитарно – гигиенические требования и санитарно – технические устройства приведены в таблице Б.1 (Приложение Б)

1.1.3.3 Противопожарные требования

Противопожарные требования ко всем зданиям зависят от степени их огнестойкости, а также от этажности и общих размеров здания.

Безопасность эвакуации людей из здания достигается ограждением эвакуационных путей (лестниц, лестничных клеток, общих коридоров, вестибюлей) конструкциями из негорючих материалов.

Строительные конструкции характеризуются огнестойкостью и пожарной опасностью. Показателем огнестойкости является предел огнестойкости, пожарную опасность конструкции характеризует класс ее пожарной опасности.

Данные предела огнестойкости представлены в табл. В.1 и В.2 ( Приложение В)

К противопожарным преградам относятся противопожарные: стены, перегородки, перекрытия, тамбур – шлюзы, люки, окна. Противопожарные стены должны опираться на фундаменты, возводиться на всю высоту здания и разделять конструкции: перегородки, перекрытия. При этом противопожарные стены должны возводиться над кровлей на 60см.

Ширину лестничных маршей, площадок, коридоров (наибольший уклон) [8, п 8.2 табл. 8.1; 8, п.7.2.2]

Ширина лестничной площадки должна быть не менее ширины марша и не менее 1,2м, при l_{k ,} где l- ширина коридора; b- длина коридора.

Предельное расстояние до эвакуационных выходов [8, табл.7.2].

Наибольшее расстояние от дверей квартир до лестничной клетки или выхода наружу следует принимать по табл. 1.1

Таблица 1.1 - Расстояния до эвакуационных выходов

Количество эвакуационных выходов [8, п 7.2.8]

Количество эвакуационных выходов из здания должно быть не менее двух. При одновременном пребывании на этаже от 6 до 15 человек один из двух выходов допускается предусматривать как выход на кровлю здания через люк с размером 0,6 0,8.

Требования к дверям [8, п. 7.2.3, п. 7.2.4]. тамбурам [8, п.9.19]

Двери эвакуационных выходов и другие двери на путях эвакуации должны открываться по направлению выхода из здания.

В I климатическом районе при всех наружных входах в жилье здания следует предусматривать тамбуры глубиной не менее 1,2м.

Требования к устройству выхода на чердак [8,п.7.2.13, 7.2.14]

В зданиях высотой 10м и более до карниза кровли следует предусматривать выходы на кровлю с лестничной клетки через пожарный люк по закрепленной металлической стремянке. Размер люка должен быть не менее 0,6 0,8м.

1.1.3.4 Требования безопасной эвакуации людей

Это требования по обеспечению благоприятных условий эвакуации из помещений здания в целом, а также офисных помещений, расположенных на половине первого этажа.

Эвакуационные пути должны обеспечивать безопасную эвакуацию всех людей через эвакуационные выходы в течение необходимого времени.

Количество эвакуационных выходов из здания принимается по расчету, но не менее двух.

Двери эвакуационных выходов из поэтажных коридоров, холлов, фойе, вестибюлей и лестничных клеток не должны иметь запоров, препятствующих их свободному открыванию изнутри без ключа.

Двери эвакуационных выходов и другие двери на путях эвакуации должны открываться по направлению выхода из здания.

Для зданий II степени огнестойкости ширина эвакуационного выхода на лестничную клетку, а также ширина маршей лестниц устанавливается в зависимости от числа эвакуирующихся через этот выход из расчета не более 165 человек на 1 м ширины выхода (двери).

Расстояние по путям эвакуации от дверей наиболее удаленных помещений (кроме уборных, умывальных, курительных и других обслуживающих помещений) до выхода наружу или лестничную клетку должно быть не более 50 м.

1.1.3.5 Объемно-планировочное решение здания

Здание жилого дома состоит из двух блок-секций, пятиэтажной БМ5-1 и семиэтажной БМ7-1, соединенных между собой на уровне 4, 5 этажей верандами, с техническим и подвальными этажами. Проектируемый дом сложный в плане, с эркерами и верандами, размерами секций в осях 15,6х23,9 м, высота этажа 3 м.

Первый этаж запроектирован с учетом проживания семей с инвалидами. Также, в осях 1 – 3, на первом этаже занимают офисные помещения общественного назначения, состав и площади которых приняты по [16].

Требования, предъявляемые к объемно планировочному решению жилых помещений здания, следует установить согласно [8, п.5]

1. Квартиры в жилых зданиях следует проектировать исходя из условий их одной семьей.

2. В квартирах следует предусматривать жилые комнаты и подсобные помещения: кухню, переднюю, ванную, уборную, кладовую (или хозяйственные встроенные шкафы).

3. Типы квартир по числу комнат и их площади принимаются в соответствии с табл. 1.2

Таблица 1.2 – Пределы площади квартиры для семьи типа Б

Число жилых комнат	1	2	3	4	5	6
Рекомендуемая площадь квартир, м2	28-38	44-53	56-65	70-77	84-96	103-109

Площадь гостиной (общей комнаты) в однокомнатной квартире должна быть не менее 14м², а в двухкомнатной и более – 16м², спальни - 8 м² (10 м² – на двух человек),кухни не менее 8м².

Состав и площади помещений здания сведены в таблицу Г.1 (Приложение Г)

1. Разработка эскизов объемно-планировочного решения здания

Работа над эскизами объемно-планировочного решения здания выполняется в две стадии; клаузурные (черновые) эскизы, ставящие своей целью композиционное решение здания (взаимного размещения отдельных помещений, этажности здания, габаритных его размеров), и эскизы окончательные, соответствующие принятому объёмно-планировочному решению и по стадии разработки проекта (технический проект).

1. Общая характеристика здания

За условную отметку 0,000 принята отметка пола первого этажа.

Здание каркасное из монолитного железобетона, пяти- и семиэтажное с подвальным и техническим этажом.

1. Конструктивная система здания

Конструктивная схема блок-секций здания представляет собой рамно-связевой каркас, состоящий из монолитных железобетонных рам в обоих направлениях, вертикальных диафрагм жесткости на всю высоту здания и стволов жесткости в виде лифтовых шахт. Высота этажей составляет 3,0 м, технического этажа – 2,4 м, подвала – 2,8 м.

Лестница в здании принимается двухмаршевой, и размещается в середине здания. Необходимо также определить общие размеры лестничной клетки в плане. Крыльцо основного входа оборудовано пандусом для маломобильных групп населения.

Размеры их в плане должны быть увязаны с размерами по высоте, т.к. необходимо обеспечить удобные проходы под лестничными маршами : высота этажа H = 3,0 м = 3000 мм, ширина марша В_м = 1,3 м = 1250 мм, уклон I = 1:1,5.

Принимаем схему с одинаковым количеством ступеней в марше, высоту ступени = 150 мм, и ширину поступи В_с = 300 мм.

На первом этаже для устройства входа в здание (размещение наружной двери) следует обеспечить расстояние от пола у входа до пола промежуточной лестничной площадки не менее 2000-2300 мм в соответствии с ГОСТом на двери.

Рис. 1.2 - Конструктивная система здания

1.1.4.3 Окончательная разработка эскизов планов этажей здания

На основе клаузурной проработки планировочного решения здания и с учётом п. 1.1.4.1, 1.1.4.2, завершается работа над эскизами планов здания. С этой целью на планы наносятся элементы конструктивной системы, определяются количество и размещение эвакуационных выходов, размеры проходов, расположение окон и дверей, их типы и размеры, уточняются размеры отдельных помещений и здания в целом, просчи­тываются площади помещений. [ 8]

Планировочное решение здания должно быть увязано с модульной сеткой и разбивочными осями.

1.1.4.4 Построение разреза здания

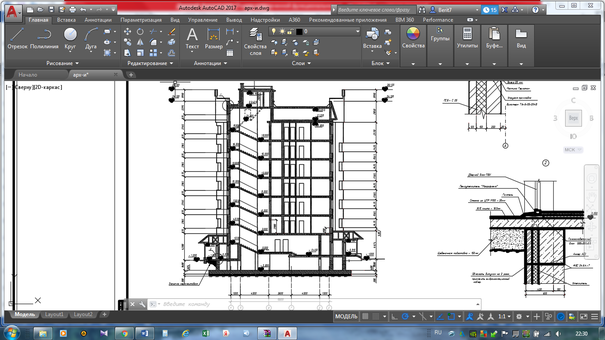

Рисунок 1.3 Разрез здания

Разрез здания выполняется на основе решения плана с учётом при­нятой конструктивной системы. Плоскость разреза должна проходить по наиболее характерным частям здания для полного представления его объёмно-планировочного и конструктивного решения. Как правило, раз­рез выполняется по лестничной клетке или входу здания. На разрезе должны быть показаны основные конструкции.

1.1.4.5 Разработка фасада здания

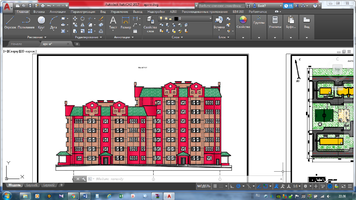

Рисунок 1.4 Фасад здания
