Текст из файла (страница 3)

Рисунок 1.9 Пол из ламинированного напольного покрытия.

К деталям полов относятся примыкания их к стенам (перегородкам). Примыкание полов к стенам оформляются так, чтобы оно обеспечивало независимую осадку пола и стены или перегородки.

Чтобы предотвратить передачу материального звука (от ходьбы, перемещения мебели) в смежные помещения, полы отделяют от стен и перегородок зазором в 1 – 2 см, перекрываемым профилированными рейками – плинтусами или галтелью.

1.2.8 Крыша

Крыша дома - плоская, с рулонной кровлей.

Покрытие эксплуатируемой кровли – рубероид «Бикрост», наклеиваемый в два слоя.

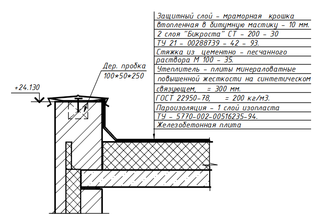

Конструкция кровли показана на рис. 1.10

Рис. 1.10 Конструкция кровли

1.2.9 Вентиляция

В жилом доме запроектирована вытяжная вентиляция с естественным побуждением, при помощи вентблоков из сборных материалов (индивидуальных для каждой квартиры, что позволяет обеспечить долговечность систем вентиляции, сравнимую со сроком службы строительных конструкций жилого дома) с каналами - спутниками и установкой в вытяжных каналах регулируемых вентрешеток в помещениях 1-7 этажей.

В жилых помещениях и кухнях приток воздуха в режиме обслуживания обеспечивается через фрамуги, оборудованные фиксаторами, в нерабочем режиме за счет проветривателей на 0.2 крата.

Воздух из вытяжных блоков на техническом этаже собирается воздуховодами и выбрасывается в объем вытяжного "колпака". Далее выброс воздуха осуществляется через решетки.

1.2.10 Окна

Окна должны надежно изолировать помещения от наружного шума и удовлетворять требованиям теплозащиты.

Требуемое приведённое сопротивление теплопередаче окон для жилых зданий в определяется по [3, табл. 3] исходя из значения ГСОП R₀^тр для окон определяется по формуле: ,

= 0,000075х5613,4+0,15=0,571 (м²×°С)/Вт

В соответствии с этим по [3, табл. К1] принимаем оконные заполнения из пластиковых профилей с двухкамерным стеклопакетом с одним стеклом с низкоэмиссионным мягким покрытием с заполнением воздухом с межстекольным расстоянием 10 мм, при этом сопротивление окон теплопередаче составит: R₀=0,64 (м²∙⁰С)/Вт и условие (0,64>0,571) выполнено.

Элементы конструкции оконного блока приведены на рисунке – 1.11

Рисунок 1.11 Конструкция оконного блока:

1- коробка оконного блока; 2- утеплитель; 3- закладная деталь;

4- упорный уплотнитель; 5- переплет; 6 – штапик;

7 – стеклопакет; 8 – фиксирующие прокладки; 9 – термомост;

10 – разделительная прокладка; 11 – герметизация фальца стеклопакета;

12 – водоотвод; 13 – пенополиуретан; 14 – стальной профиль;

15 - герметизирующая лента; 16 – слив (оцинкованная сталь).

1.2.11 Двери

Дверные блоки внутриквартирные – по ГОСТ 6629-88, шпонированные.

Двери входов в квартиры – по ГОСТ 31173-2003, порошковая покраска.

Детали и узлы крепления дверной коробки в дверном проеме приведены на рисунке 1.12

Рисунок 1.12 Детали и узлы крепления дверных коробок.

1.3 Отделка интерьеров помещений

В зависимости от назначения помещения в пояснительной записке приводим рекомендации по отделке внутренних помещений здания. В жилых комнатах стены оклеивать обоями, рисунок и цветовая гамма которых подбирается в зависимости от вкусов жильцов. Однако в спальне применять тёплые неяркие тона, в комнатах предназначенных для детей – светлые, не затемняющие помещения. Кухни предпочтительно отделывать либо кафельной плиткой, либо моющимися обоями. Стены ванных и уборных также облицовывают кафельной плиткой. Потолки жилых помещений, а также прихожих покрываются специальным потолочным покрытием. Потоки хозяйственных помещений и санузлов окрашиваются водо-эмульсионными красками .

Окна и двери окрашивают либо белой краской, либо под цвет отделки стен. В остеклённые двери иногда вставляют фактурное или цветное стекло.

Полы в санузлах укладываем керамической плиткой.

Стены и потолки лестничных клеток окрашиваются.

1.4 Отделка фасадов

Цокольную часть наружных стен облицевать колотыми бетонными камнями СКЦ – 1Р – 1Т из тяжелого бетона, размерами 400*100*200(h), швы должны быть западающими на 20 мм. Угловые камни укладывать гладкой стороной наружу.

Наружные стены облицевать лицевым кирпичом с расшивкой швов. Стены эркеров облицевать белыми плитами «Фасст – А», как вариант, возможна облицовка бежевыми плитами. Стены первого этажа встроенных помещений (Офисные помещения) – декоративная каменная высококачественная штукатурка с рустовкой, русты трапециевидной формы. Русты выполнять при помощи деревянных строганных реек.

Декоративные экраны чердака, кровлю козырьков входа выполнить из металлочерепицы, темно – зеленого цвета фирмы «Мотеррей».

1.5 Технико-экономические показатели объёмно-планировочного

решения здания

Для данного проекта типовых решений нет и оценка ведётся по абсолютным показателям.

Технико-экономические показатели приведены в таблице И.1 (Приложение И)

1.6 Генплан участка застройки

Примыкания проездов к проезжим частям магистральных улиц регулируемого движения допускаются на расстояниях не менее 50 м от стоп-линии перекрестков. При этом до остановки общественного транспорта должно быть не менее 20 м. Микрорайоны и кварталы с застройкой 7 этажей и выше обслуживаются двухполосными проездами.

На однополосных проездах следует предусматривать разъездные площадки шириной 6 м и длиной 15 м на расстоянии не более 75 м одна от другой. В пределах фасадов зданий, имеющих входы, проезды устраиваются шириной 5,5 м.

Тупиковые проезды должны быть протяженностью не более 150 м и заканчиваться поворотными площадками, обеспечивающими возможность разворота мусоровозов, уборочных и пожарных машин.

Схема транспортных коммуникаций выполнена с учетом существующей транспортной схемы и сохранения существующей системы внутриквартальных проездов.

Подъезд пожарных машин обеспечен со всех сторон проектируемого жилого дома в соответствии с требованиями “Технического регламента о требованиях пожарной безопасности”. Ширина проездов для пожарных машин составляет 6.0 м. Расстояние от края проезда до проектируемого дома принято 5.0 и 6.0 м.

Ширина проездов принята равной 6.0 м, ширина тротуаров – 1.5 м. Радиусы закругления проездов приняты R-6.0 м и 12.0 м.

Места временной парковки автомобилей приняты размером 5.1 х 3.1 м. Места для временной парковки инвалидов приняты размером 5.1 х 3.5 м.

Численность открытых парковочных мест жилой группы определяется исходя из площади площадки - парковки одного автомобиля 18.9 м².

Проектные решения выполнены с учетом требований для маломобильных групп населения:

- предусмотрены пониженные участки бордюров (пандусы) для беспрепятственного продвижения МГН, высота бортового камня в месте устройства пандусов составляет 0,04 м;

- продольный уклон пути движения, по которому осуществляется проезд инвалидов на креслах-колясках по проекту составляет не более 5%;

- поперечный уклон движения принят в пределах 2%;

- покрытие тротуаров и пандусов из тротуарной плитки имеет ровную поверхность для беспрепятственного передвижения по нему инвалидных колясок, толщина швов между плитами предусмотрена 0,01 м;

- ширина пути движения, по которому осуществляется проезд инвалидов на креслах-колясках составляет не менее 1,8 м с учетом габаритных размеров кресел-колясок по ГОСТР 5002;

- на участке предусмотрено место для парковки транспортных средств инвалидов габаритами 3,5х5,1;

- место парковки личного автотранспорта инвалидов размещено вблизи входа в жилой дом;

- крыльцо основного входа оборудовано пандусом.
