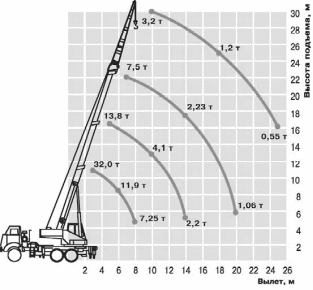

Рисунок 3.5 Грузоподъемные характеристики крана КС-55730-06
Требуемое количество автобетононасосов определим из необходимого количества подачи раствора в смену.
По графику производства работ максимальное количество требуемой бетонной смеси в смену: 140,22 м3.
Следовательно, принимаем один автобетононасос СБ-126А со следующими техническими характеристиками:
Таблица 3.6 - Технические характеристики автобетононасоса СБ-126А
| Характеристика | Значение |
| Производительность, м3/ч | 65 |
| Высота подачи, м | 50-80 |
| Дальность подачи, м | 180-360 |
| Давление в бетонотранспортных цилиндрах, МПа | 6 |
| Мощность электропривода, кВт | 100 |
| Диаметр бетоновода, мм | 125 |
| Размер фракций, мм, не более | 40 |
| Осадка конуса бетонной смеси, см | 6 -12 |
| Объём приёмного бункера, м3 | 0,6 |
| Габаритные размеры мм: | 10000х2500х3800 |
| Высота загрузки, мм | 1400 |
| Масса, кг | 16800 |
Потребное количество автобетоносмесителей для доставки смеси определено расчетом:
-
Марка автобетоносмесителя ТЗА 58141А.
-
Объем перевозимой бетонной смеси Q=5,0 м3.
-
Расстояние от завода до строительной площадки L=20 км.
-
Расстояние от автобазы до завода через заправочную станцию 10 км.
-
Средняя скорость движения автобетоносмесителя: в порожнем состоянии Vп= 50 км/ч; в груженом состоянии Vп= 40 км/ч;
Расчет:
-
Время нулевого пробега в начале смены (автобаза – место заправки- место погрузки): Т0=10/50=0,2 ч.
-
Чистое рабочее время автобетоносмесителя в течении смены составит: Траб=8-0,2=7,8 ч.
-
Продолжительность транспортного цикла автобетоносмесителя:
Тц=tп+ tр+ tм+ tпер+L/Vr+ L/Vп (3.3)
где tп=0.2 ч- время загрузки автомобиля; tр=0.25 ч. – время его разгрузки; tм=0.1 ч. – время маневрирования до разгрузки; tпер= 0.25 ч. - дополнительное время для перемешивания смеси. Тогда:
Тц=0,2+0,25+0,1+0,25+20/40+20/50=1,7 ч
-
Число рейсов, совершаемых автобетоносмесителем за смену:
Nр=7,8 /1,7=4,59.
Принимаем 5 рейсов.
Определим по графику производства работ максимальное количество требуемого раствора в смену: V=280,44 м3/ 2 дня = 140,22 м3.
Необходимое количество автобетоносмесителей для бетонирования перекрытия составит:
N=J/( NрQ) = 140,22/5*5=5,6 (3.4).
где J- интенсивность бетонирования, равная 140,22 м3 в смену.
Принимаем 6 автобетоносмесителя ТЗА 58141А.
Таблица 3.7 - Технические характеристики автобетоносмесителя ТЗА 58141А
| Характеристика | Значение |
| Вместимость смесительного барабана по выходу готовой смеси согласно условий эксплуатации., куб.м. | 5 |
| Тип привода смесительного барабана | Гидромеханическая передача отбор мощности от двигателя шасси |
| Вместимость бака для воды, л. | 650 |
| Высота загрузки смесительного барабана, мм. | 3600 |
| Высота выгрузки, мм | 100…2120 |
| Частота вращения смесительного барабана, об/мин | 0…14 |
| Масса, кг | |
| - технологического оборудования - полная масса/снаряженная | 3085 21170/11650 |
Окончание таблицы 3.7
| Характеристика | Значение |
| Распределение нагрузок от полной массы автобетоносмесителя,кг - на передние оси - на заднюю тележку | 5285 15885 |
| Базовое шасси | Урал-55571-1151-40 |
| Максимальная скорость движения при полной нагрузке на прямом горизонтальном участке дороги, км/ч | 60 |
| Габаритные размеры (длина x ширина x высота), мм | 8000 х 2500 х 3600 |
Определим требуемое количество вибраторов ИВ-47А для уплотнения бетонной смеси толщиной hсл=60 см.
Таблица 3.8 - технические характеристики вибратора ИВ-47А
| Характеристика | Значение |
| Частота тока, Гц | 200 |
| Наружный диаметр корпуса, мм | 76 |
| Длина рабочей части, мм | 450 |
| Масса, кг | 19 |
| Напряжение, В | 127/220 |
| Мощность, кВт | 0,8 |
| Ресурс работы вибратора, ч | 500 |
| Радиус действия вибратора, см | 60 |
Эксплуатационная производительность вибратора, м3/ч:
П=7200*R2*hсл*kв/(tуп+tпер) (3.5)
где kв=0,8 – коэффициент использования вибратора по времени; tуп=60с – продолжительность работы вибратора на одной позиции; tпер=10с – продолжительность перестановки вибратора с одной позиции на другую.
Следовательно,
П=7200*0,62*0,6*0,8/(60+10)=17,8 м3/час.
Количество вибраторов рассчитывается из условия:
N=J/П,
где J=140,22/8=17,52 м3/час – интенсивность укладки бетона в течении часа.
Потребное количество вибраторов:
N=17,52/17,8=0,98 шт.
С учетом одного резервного механизма принимаем 2 вибратора.
Потребность в машинах и оборудовании приведена в таблице 3.9.
Таблица 3.9 - Машины и технологическое оборудование
| Наименование технологического процесса и его операций | Наименование машины и оборудования | Тип, марка, ГОСТ | Кол-во | Техническая характеристика |
| Погрузо-разгрузочные работы, монтаж арматурных каркасов, подача бетонной смеси | Автокран | КС-55730-06 | 1 | Максимальная грузоподъемность 80 т, длина стрелы 46 м |
| Транспортирование бетонной смеси от завода до строительной площадки | Автобетоносмеситель | ТЗА 58141А | 6 | Объем замеса 5 м |
| Подача бетонной смеси | Автобетононасос | СБ-126А | 1 | |
| Уплотнение бетонной смеси | Вибратор глубинный | ИВ-47А ТУ 22-4666-80 | 2 | Масса 35,5 кг |
| Монтаж арматурных каркасов | Строп четырехветвевой | 4СК1-0.8 #M12291 1200000362ГОСТ 25573-82 #S | 1 | Грузоподъемность 0,8 т |
| Сборка арматурных каркасов | Кондуктор- шаблон | Конструкция ЦНИИОМТП | 1 | Масса 50 г |
| Электросварка арматуры | Трансформатор сварочный | ТД-300 | 1 | Мощность 19,4 кВА |
Потребность в технологическом оборудование и инвентаре приведена в таблице 3.10, потребность в материальных ресурсах - в таблице 3.11.
Таблица 3.10 - Технологическая оснастка, инвентарь и оборудование
| Наименование технологического процесса | Наименование оснастки, инструмента и инвентаря | Тип, марка | Количество | Техническая характеристика |
| Контрольно-измерительные работы | Рейка двухметровая с уровнем | ЦНИИОМТП р.ч. 3295.10.000 | 1 | |
| Термометр стеклянный | ГОСТ 2823-73* | 1 | | |
| Влагомер | ГОСТ 15528-70* | 1 | | |
| Отвес строительный | OT-400 ГОСТ 7948-80 | 1 | Масса 0,4 кг | |
| Метр складной | РСТ 149-76 | 2 | ||
| Рулетка металлическая | РЗ-20 ГОСТ 7502-98 | 1 | | |
| Нивелир | 1 | |||
| Сборка опалубки | Ключ гаечный разводной | #M12291 1200016714ГОСТ 7275-75 | 1 | |
| Очистка опалубки | Щетка стальная | ТУ 494-61-04-76 | 4 | |
| Нанесение эмульсии на опалубку | Окрасочный агрегат | СО-75 | 1 | Расход воздуха 20 м |
| Разборка опалубки | Лом стальной | ЛО-24 ГОСТ 1405-83 | 1 | |
| Полив бетона | Поливочный рукав | 1 | Длина 40 м | |
| Устройство монолитных фундаментов | Каска строительная | ГОСТ 12.4.087-84 | 6 | |
| Сапоги резиновые | ГОСТ 5375-79* | 6 | ||
| Перчатки резиновые | ГОСТ 20010-93 | 6 | ||
| Очки защитные | ЗП2-84 ГОСТ 12.4.013-85Е | 13 | ||
Таблица 3.11 - Материалы и изделия
| Наименование технологического процесса и его операций | Наименование строительных конструкций, деталей, полуфабрикатов, материалов и оборудования | Марка, ГОСТ | Ед. изм. | Кол-во |
| Сборка опалубки | Щиты опалубки | м2 | 115 | |
| Армирование фундаментов | Горячекатаная арматурная сталь | А400 | (т) | 21,5 |
| Электросварка арматуры | Электроды | Э42А ГОСТ 9467-75 | кг | 151,8 |
| Бетонирование фундаментов | Бетонная смесь | В20 | м | 280,44 |
| Смазка щитов опалубки | Эмульсия | 6 | кг | 289,5 |
3.1.5 Техника безопасности и охрана окружающей среды
