Расчет оснований по деформациям производится исходя из условия:

s ≤ su

где s - совместная деформация основания и сооружения,

su- предельное значение совместной деформации основания и сооружения

Предельные деформации основания:

-относитель­ная разность осадок – 0,002 м.

-максимальная осадка – 8 см.

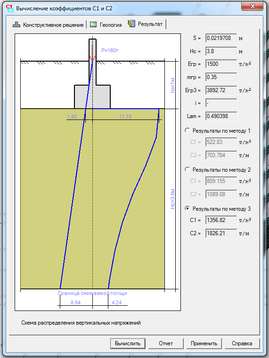

Рисунок 2.9 Осадка основания s,см

Максимальная осадка составляет 19,6 мм , что менее

нормированного значения – 8см

Осадка основания s с использованием расчетной схемы линейно

деформируемого слоя определяется по формуле

,

где р - среднее давление под подошвой фундамента

b - ширина прямоугольного фундамента;

kc и km - коэффициенты, принимаемые по СНиП 2.02.01-83 ( табл. 2,3)

n - число слоев, различающихся по сжимаемости в пределах расчетной толщи слоя Н,

ki и ki-1 - коэффициенты, определяемые по табл. 4 в зависимости от формы фундамента, соотношения сторон прямоугольного фундамента и относительной глубины, на которой расположены подошва и кровля i-го слоя соответственно

Еi - модуль деформации i-го слоя грунта.

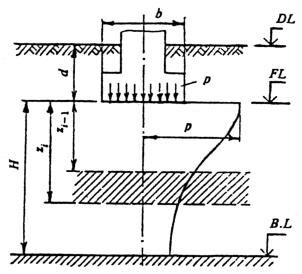

Рисунок 2.10 схема к расчету осадок с использованием расчетной схемы основания в виде линейно деформируемого слоя.

Осадка основания s с использованием расчетной схемы линейно деформируемого слоя : s = 0,0219 м

Армирование монолитного фундамента:

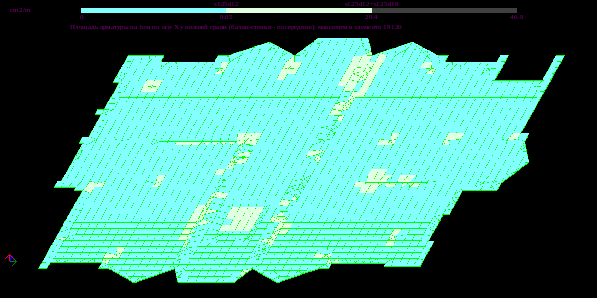

Рисунок 2.11 Площадь арматуры по оси «Х₁ » у нижней грани

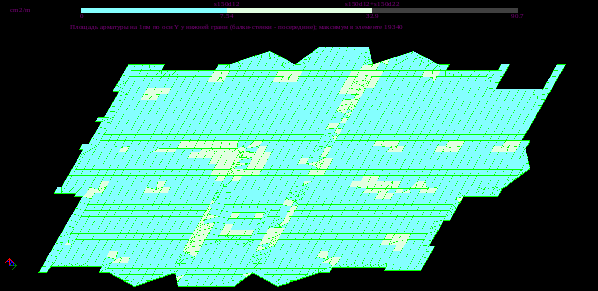

Рисунок 2.12 Площадь арматуры по оси «Х₂ » у верхней грани

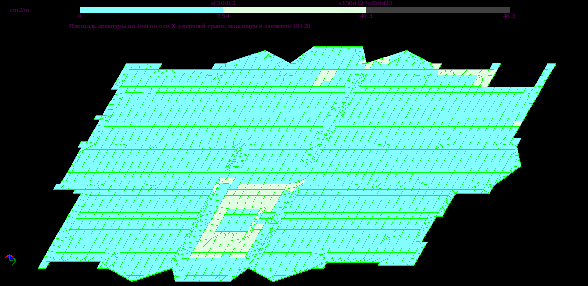

Рисунок 2.13 Площадь арматуры по оси «У₁ » у нижней грани

Рисунок 2.14 Площадь арматуры по оси «У₂ » у верхней грани

Фундаменты устраиваются монолитные из бетона класса В15 (марка по морозостойкости F150, по водонепроницаемости W6) по бетонной подготовке из бетона В15, F150, W6 толщиной 100 мм. Арматура для фундаментов – 12А-III, 18А-III , 25А-III. 28А-III. Поверхности бетонных конструкций, соприкасающиеся с грунтом, необходимо обмазать горячей битумной мастикой за 2 раза по холодной битумной грунтовке.

2.12 Противопучинистые мероприятия

Основными мероприятиями, исключающими пучение грунтов основания фундаментов, являются:

-планировка территории, предусмотренная проектом, и водоотлив, который надлежит выполнять во время производства работ;

-утепление основания фундаментов при производстве работ в зимний период;

-засыпка пазух фундаментов и крылец непучинистым грунтом с уплотнением до проектного значения плотности грунта в сухом состоянии ρ_d=1,65 m/м³.

Все работы по устройству обратной засыпки производить в соответствии с указаниями и требованиями СНиП 3.02.01-87.

Установка фундамента на промороженный грунт основания категорически запрещается. Все работы по устройству фундаментов производить в соответствии с СНиП 3.02.01-87.

2.13 Защита основания фундаментов от увлажнения

Для защиты грунтов основания от поверхностных вод до начала работ по устройству фундаментов строительную площадку необходимо тщательно спланировать с оборудованием отводных каналов и лотков, обеспечивающих сток воды с данной площадки.

Не допускается затопление котлована атмосферными осадками, а также грунтовыми и другими водами. При появлении воды в котловане немедленно организовать откачку ее насосами. Вода в котловане является причиной ухудшения прочностных характеристик грунтов основания, что приводит к дополнительным осадкам фундаментов и явлениям пучинистости в зимнее время.

Во избежание водонасыщения и осыпки стенок котлована отрывку их следует производить после завоза необходимых материалов для устройства фундаментов.

Разработку котлована производить с недобором для образования защитного слоя. Защитный слой удаляется непосредственно перед укладкой конструкций.

После устройства фундаментов пазухи должны быть засыпаны предусмотренным в проекте непучинистым грунтом.

После окончания работ по устройству фундаментов следует немедленно закончить вокруг здания планировку с обеспечением стока атмосферных вод от здания и устройством отмосток.
