Таблица 3.6 Количество отступлений в пути по видам на Завитинской дистанции пути в 2016 году.

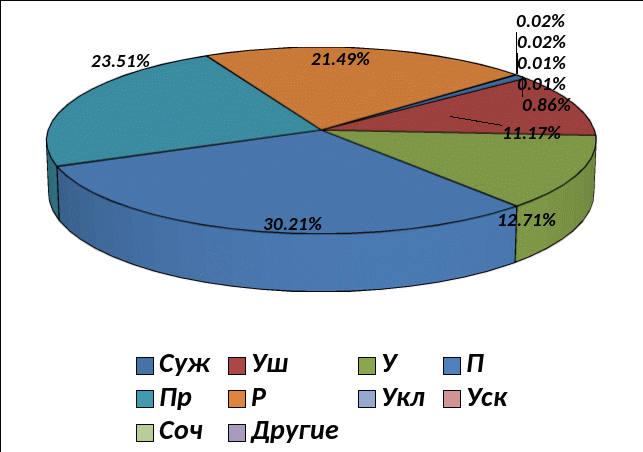

Рисунок 3.3 Процентное соотношение неисправностей состояния пути по видам за 2016 год на Завитинской дистанции пути.

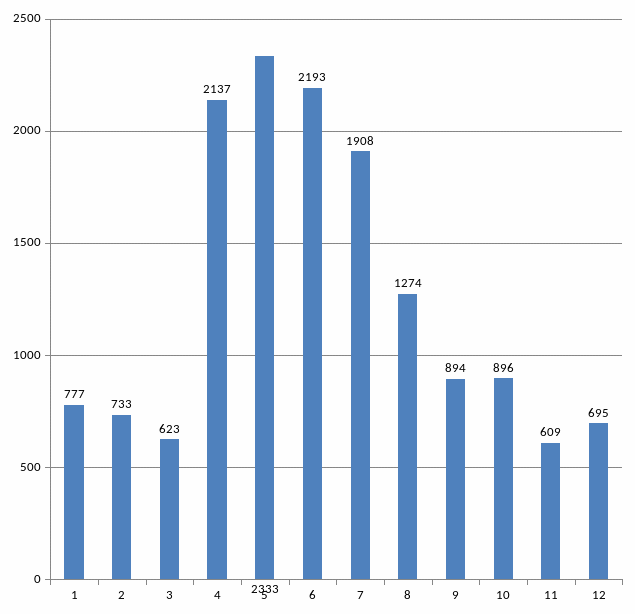

Рисунок 3.4 Количество отступлений в состоянии пути всех степеней по месяцам 2016 года на Завитинской дистанции пути.
Проанализировав данные, представленные в таблицах 3.4 и 3.5, а также приведенные рисунки, видно, что наиболее неблагоприятными по количеству отступлений в состоянии пути, являются апрель месяц (2137 отступления: перекосы, просадки, рихтовка, уширение), май (2333 отступлений: рихтовка, перекосы, уширение, просадка), и июнь (2193 отступлений: рихтовка, перекосы, уширение, просадка).
Фактически, в каждом месяце наблюдаются отступления по уровню, уширению, рихтовке и перекосам пути.

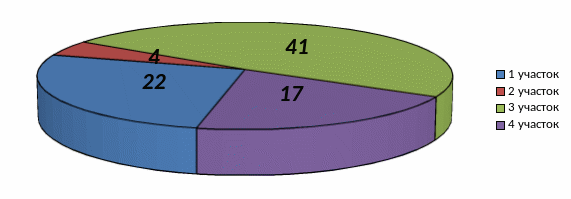

Рисунок 3.5 Количество неудовлетворительных километров по эксплуатационным участкам на Завитинской дистанции пути в 2016 году.

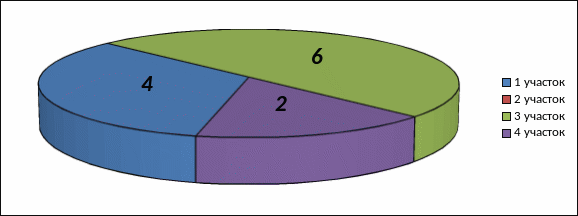

Рисунок 3.6 Количество километров с наличием неисправностей 4 степени в состоянии пути по эксплуатационным участкам на Завитинской дистанции пути в 2016 году.

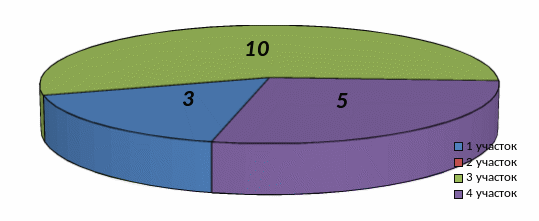

Рисунок 3.7 Количество километров с наличием неисправностей 4 степени в состоянии пути по эксплуатационным участкам на Завитинской дистанции пути в 2016 году.
Таблица 3.6 Оценка и балльность по линейным участкам на Завитинской дистанции пути в 2016году.
| 2016 г., месяцы | Линейные участки | ||||||||||||
| ПД 1 | ПД 2 | ПД 3 | ПД 4 | ПД 5 | ПД 6 | ПД 7 | ПД 8 | ПД 9 | ПД 10 | ПД 11 | ПД 12 | ПД 13 | |
| январь | Хор | От л | Отл | Отл | Отл | Отл | Отл | Отл | Отл | Отл | Отл | Отл | Отл |
| 27 | 14 | 13 | 17 | 18 | 18 | 15 | 25 | 10 | 10 | 14 | 11 | 12 | |
| февраль | Отл | От л | Отл | Отл | Отл | Отл | Отл | Отл | Отл | Отл | Отл | Отл | Отл |
| 23 | 16 | 11 | 11 | 21 | 15 | 12 | 13 | 10 | 10 | 13 | 11 | 17 | |
| март | Отл | От л | Отл | Отл | Отл | Отл | Отл | Отл | Отл | Отл | Хор | Отл | Отл |
| 18 | 11 | 10 | 11 | 18 | 13 | 11 | 12 | 10 | 14 | 27 | 12 | 13 | |
| апрель | Хор | От л | Хор | Отл | Хор | Отл | Хор | Хор | Отл | Хор | Хор | Хор | Хор |
| 44 | 25 | 27 | 25 | 36 | 20 | 67 | 28 | 25 | 29 | 43 | 27 | 34 | |
| май | Хор | От л | Хор | Отл | Хор | Хор | Хор | Хор | Отл | Хор | Хор | Хор | Хор |
| 38 | 24 | 36 | 21 | 32 | 42 | 57 | 28 | 20 | 39 | 45 | 27 | 29 | |
| июнь | Хор | Хо р | Хор | Отл | Хор | Хор | Хор | Хор | Отл | Отл | Хор | Отл | Хор |
| 44 | 55 | 31 | 21 | 36 | 27 | 61 | 27 | 20 | 25 | 34 | 25 | 39 | |
| июль | Хор | От л | Хор | Отл | Хор | Хор | Хор | Хор | Отл | Отл | Отл | Хор | Хор |
| 69 | 14 | 28 | 25 | 26 | 28 | 69 | 28 | 15 | 21 | 24 | 28 | 32 | |
| август | Хор | От л | Отл | Отл | Хор | Отл | Хор | Отл | Отл | Отл | Хор | Отл | Отл |
| 27 | 24 | 23 | 20 | 36 | 18 | 52 | 14 | 15 | 25 | 33 | 13 | 19 | |
| сентябрь | Хор | От л | Отл | Отл | Отл | Отл | Хор | Отл | Отл | Хор | Отл | Отл | Отл |
| 29 | 15 | 15 | 20 | 24 | 15 | 38 | 13 | 10 | 31 | 11 | 12 | 16 | |
| октябрь | Хор | Хор | Отл | Отл | Отл | Отл | Хор | Отл | Отл | Отл | Отл | Отл | Отл |
| 29 | 27 | 24 | 18 | 18 | 20 | 26 | 11 | 25 | 14 | 12 | 18 | 18 | |
| ноябрь | Отл | Хор | Отл | Отл | Хор | Отл | Отл | Отл | Отл | Отл | Отл | Отл | Отл |
| 20 | 34 | 11 | 17 | 28 | 17 | 13 | 10 | 10 | 10 | 11 | 10 | 13 | |
| декабрь | Хор | Отл | Отл | Отл | Отл | Отл | Отл | Отл | Отл | Отл | Отл | Отл | Отл |
| 37 | 14 | 11 | 17 | 18 | 15 | 13 | 24 | 10 | 10 | 14 | 10 | 11 | |
Таблица 3.7 Перечень неудовлетворительных километров на Завитинской дистанции пути 2016г.
| Месяц | Линейный участок | Путь | Км | Причина |
| январь | 8 | 2 | 8012 | Р 3м 39/34 |
| март | 11 | 2 | 8045 | Отв.у(пси)0.671/>20 |
| апрель | 7 | 1 | 7998 | Прж2П |
| 11 | 2 | 8048 | П 3м 20/14 | |
| май | 11 | 1 | 8045 | Отв.у(пси)0.709/>20 |
| 7 | 2 | 8003 | П 18/9 | |
| июнь | 2 | 2 | 7946 | П 21/11 |
| 2 | 2 | 7948 | П 21/17 | |
| 7 | 2 | 8005 | Р+П | |
| 7 | 2 | 8007 | П 21/13 | |
| 13 | 2 | 8067 | П 28/16 | |
| июль | 7 | 1 | 8006 | Укл 1.63/56 |
| 7 | 2 | 8003 | П 17/9 | |
| август | 7 | 1 | 8002 | Укл 1.67/37 |
| 11 | 1 | 8045 | Отв.у(пси)0.661/>20 | |
| сентябрь | 1 | 2 | 7942 | Р 26/19 |
| 7 | 2 | 8003 | Р+П | |
| ноябрь | 2 | 2 | 7951 | Уск 0.92/>20 |
| декабрь | 8 | 2 | 8012 | Укл 1.25/53 |
