Текст из файла (страница 2)

Внешние фидеры электроснабжения подаются на ЭПУ поста ЭЦ через щит включения/выключения питания (ЩВПУ). В общем случае питающая установка содержит набор вводной и распределительных панелей определенных типов. Конструктивно панели оформлены в виде металлических шкафов с двухсторонним обслуживанием, позволяющим осуществить свободный доступ ко всем приборам. Все панели выполнены одинакового размера. На лицевой стороне изображена мнемосхема разводки питания с расположенными на ней коммутационными устройствами и измерительными приборами. С боковых сторон панели закрыты металлическими щитами.

помощью соответствующего набора панелей можно организовать один из двух видов питания нагрузок поста ЭЦ: безбатарейный или батарейный. Безбатарейная система применяется в случае подключения поста ЭЦ к двум внешним фидерам первой категории без установки ДГА или при наличии основного фидера первой категории (например, ВЛ СЦБ), а резервного – второй категории (например, ВЛ ПЭ) с установкой ДГА. При полном обесточивании внешней сети предусматривается автоматический запуск ДГА, при этом к ДГА подключаются только те нагрузки, которые имеют гарантию по питанию. Батарейная

система питания применяется на железнодорожных участках с недостаточно надежными линиями электроснабжения, например, когда провода ВЛ СЦБ и ВЛ ПЭ размещаются на общих опорах или в качестве первого и второго фидеров используются соответственно ЛЭП второй и третьей категорий. В случае выключения внешних источников в качестве резерва используется станционная батарея 24 В.

В период, когда основным видом тяги на железных дорогах страны являлась паровозная, повсеместно применялась батарейная система питания ЭЦ. При этом в качестве резерва предусматривались две батареи: так называемая контрольная 24 В и рабочая 220 В. При выключении переменного тока от первой получали питание реле, от второй – рабочие цепи управления стрелочными приводами постоянного тока. С внедрением электрической тяги и повышением надежности линий электропередач батареи 220 В стали исключать. Так впервые возникло понятие безбатарейной системы питания. Однако как в батарейной, так и в безбатарейной системах батарея 24 В является неотъемлемым элементом питающей установки. Она поддерживает питание реле, имеющих цепи самоблокировки, на время переключения устройств ЭЦ с одного фидера на другой или на время запуска ДГА. Кроме того, батарея 24 В в значительной степени снижает уровень переменной составляющей в токах выпрямителей, повышая надежность электролитических конденсаторов, содержащихся в устройствах. При безбатарейной системе в случае выключения источников переменного тока от нее получают питание реле аварийного управления; лампочки табло, отображающие аварийную ситуацию и состояние путевого приближения, удаления и направления движения на прилегающих перегонах; приборы ДЦ; полупроводниковые преобразователи, к которым подключаются необходимые в создавшейся ситуации маломощные цепи переменного тока. В батарейной системе от станционной батареи 24 (48) В кроме перечисленных нагрузок получают питание объекты ЭЦ, требующие значительных мощностей (за исключением обогрева контактов автопереключателей стрелочных приводов). С этой целью в последнее время разработаны статические преобразователи постоянного напряжения в переменное 220 В, имеющие соответствующие характеристики и схемы их кратковременного включения в рабочий период. Резервирование питания красного и лунно-белого огней входных светофоров предусматривается от станционной (постовой) или местной батареи в зависимости от проектного решения по системе ЭЦ.

В настоящее время наибольшее распространение получила безбатарейная система питания нагрузок поста ЭЦ. Условиями ее применения стали не только повышение надежности источников электроснабжения, но и курс на внедрение стрелочных приводов переменного тока, исключающий применение батареи 220 В. В релейных централизациях нормами технологического проектирования института «Гипротранссигналсвязь» предусматривается применение ЭПУ, имеющих набор панелей питания в зависимости от числа централизованных стрелок. Для промежуточных станций с количеством стрелок до 30 такими панелями являются вводная ПВ2-ЭЦ, распределительная ПР2-ЭЦ; для крупных станций с количеством стрелок более 30 – вводная ПВ1-ЭЦК; распределительные ПР1-ЭЦК, ПР1-ЭЦК1; выпрямительно-преобразовательная ПВП1-ЭЦК; стрелочные для рабочих цепей приводов переменного тока ПСТН1-ЭЦК1, ПСТН1-ЭЦК2, ПСТН1-ЭЦК3; преобразовательная для рельсовых цепей частотой 25 Гц ПП25.1-ЭЦК.

В релейно-процессорных и микропроцессорных централизациях рекомендуется применять фирменные ЭПУ, а в их отсутствии использовать панели релейных ЭЦ. В частности, фирменными ЭПУ являются: в релейно-процессорной централизации ЭЦ-МПК – УЭП-МПК, в микропроцессорной ЭЦ-ЕМ – СПУ ОАО «Радиоавионика», в микропроцессорной Ebilock 950 – устройство электропитания ООО «Бомбардье Транспортейшн (Сигнал)».

1.2 Характеристика устаревших питающих установок

1.2.1 Щит выключения питания (ЩВПУ)

Щиты ЩВПУ обеспечивают ввод питающих кабелей трех фидеров (ЩВПУ) или двух фидеров (ЩВПУ1) трехфазного переменного тока с нулем и аккумуляторной батареи 24 В; обеспечивают включение (вручную) и отключение (вручную и дистанционным сигналом управления) трех (ЩВПУ) или двух (ЩВПУ1) трехфазных фидеров и аккумуляторной батареи со средним выводом; обеспечивают первичную грозозащиту и контроль исправности цепей дистанционного управления.

Электропитание щитов ЩВПУ осуществляется от введенных напряжений переменного тока с номинальным фазным напряжением 220 В частоты 50 Гц при допускаемых изменениях напряжения в пределах от 187 до 242 В, аналогичного однофазного источника гарантированного питания и введенного источника постоянного тока номинального напряжения 24 В при допускаемых изменениях напряжения в пределах от 21,6 до 28,0 В. По способу защиты от поражения электрическим током щиты относятся к классу I по ГОСТ 12.2.007.0-75. Ток, коммутируемый щитом от источников переменного и посто­янного тока, не более 200 А в каждой фазе. Мощность, потребляемая щитом не более 60 ВА. При отключении питающих фидеров с помощью дистанционного сигнала управления щиты подают сигнал на выключение дизель-генераторного агрегата. На лицевой стороне щитов имеется сигнализация отключенного состояния всех разъединителей.

Информационная диаграмма поиска отказов контрольных цепей (КЦ) ЩВПУ показана на рисунке 1.1.

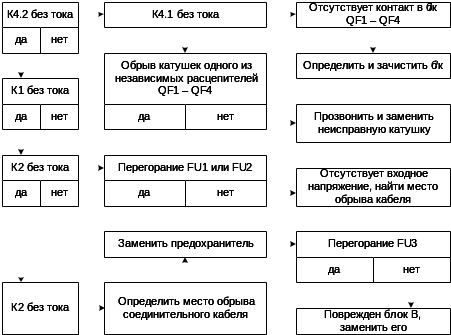

Рисунок 1.1 – Информационная диаграмма поиска отказов КЦ ЩВПУ

Щит ЩВПУ служит для ввода трех фидеров и одной аккумуляторной батареи (2 х 24), а ЩВПУ1 – для ввода двух фидеров и батареи. Схема электрическая соединений обеих щитов одинаковая, поэтому в щите ЩВПУ1 должны быть установлены перемычки между клеммами: Х18/3-Х18/4, Х18/5- Х18/6 и Х18/9-Х18/10, а также снята перемычка Х18/11-Х18/12.

В щитах могут стоять выключатели типа ВА51-35 или ВА57Ф-35. при использовании выключателей типа ВА51-35 должны стоять перемычки: Х16/10-Х16/12, Х17/10-Х17/12, Х18/10-Х18/14, Х20/10-Х20/12, т.к. в них вспомогательный контакт встроен в катушку расцепителя.

1.2.2 Панель вводная (ПВ-ЭЦК)

Вводная панель ПВ-ЭЦК предназначена для ввода, контроля и начального распределения питания 380/220 В по основным видам нагрузок: устройствам СЦБ, связи, маневровым постам, гарантированному и нега­рантированному освещению и силовой нагрузке.

Напряжение переменного тока каждого фидера контролируется фидерными реле 1Ф и 2Ф. При снижении напряжения в фазе основного фидера до 183 В реле 1Ф переключает нагрузку на резервный фидер.

Подключение нагрузок производится через автоматический выключатель 1АВ. При недостаточности мощности ДГА предусмотрена возможность отключения контактором ОН негарантированного освещения и силовой нагрузки во время работы ДГА.

Оперативным напряжением, от которого осуществляется самостоятельная работа панели, является напряжение 24 В (П24 – М24), получаемое с блока питания БП, и резервируемое от аккумуляторной батареи ЩП – ЩМ через контакт 21 – 23 реле БПК, контролирующего исправность блока БП. Питание блока БП осуществляется напряжением 220 В с обеих фидеров по цепям VK-1 и VK-4. для обеспечения надежности работы контакты реле 1Ф, переключающие цепи VK-1 и VK-4, сдвоены. Силовыми коммутационными устройствами панели являются магнитные пускатели типа ПМЛ-6101 или ПМА-6102. Взаимное исключение одновременного включения пускателей осуществляется разноименными (фронтовым 21-22 и тыловым 31-33) контактами реле П1Ф, установленными соответственно в цепях катушек реле 1ВФ1 и 2ВФ1 включения пускателей 1ВФ2 и 2ВФ2. Схема панели обеспечивает режим преобладания более надежного и устойчивого фидера 1. для этого введена выдержка времени на включение фидера 1 и контроль срабатывания пускателя. Расположение приборов и электрических соединений элементов, по которым рекомендуется устранять повреждение монтажа и проводить необходимые изменения, приведены на схемах электрических соединений входящим в комплект поставки панели.

Для облегчения обслуживания на лицевой двери ПВ-ЭЦК имеется мнемосхема разводки питания. Лампочки зеленого и белого цвета характеризуют нормальную работу фидеров, а красного – неисправность предохранителей и работу ДГА на нагрузку. Недостатком панели по сравнению с ПВ-60 является большое количество вспомогательных реле и электронных блоков. Поиск неисправностей приборов ПВ-ЭЦК, приводящих к нарушению подачи нормального напряжения на нагрузку приведен в информационных диаграммах рисунка 1.2.

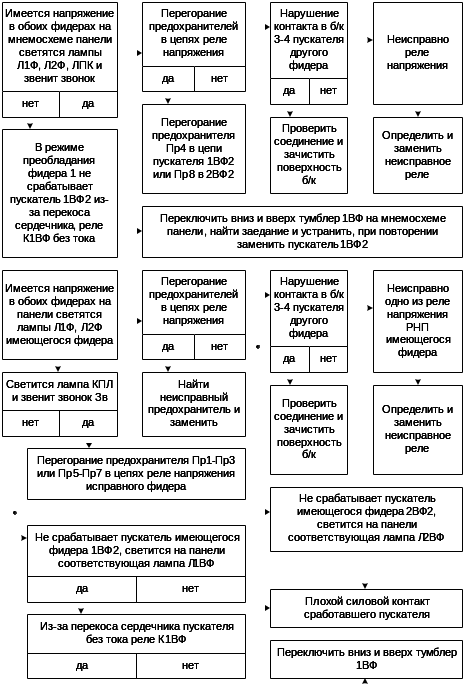

Рисунок 1.2 – Информационные диаграммы поиска отказов ПВ-ЭЦК

1.2.3 Панель выпрямителей безбатарейной системы (ПВ-24/220ББ)

Панель выпрямителей 24 В, 30 А и 220 В, 30 А предназначена для питания аппаратуры ЭЦ. Панель укомплектована двумя выпрямителями 220 В, 30 А безбатарейного питания и одним зарядно-буферным выпрямителем (ЗБВ-24/30). Зарядно-буферный выпрямитель ЗБВ-24/30 предназначен для работы с АКБ 24 В (контрольный).

Выпрямители 220 В, 30 А нужны для безбатарейного электропитания двигателей стрелочных электроприводов. В ПВ-24/220ББ установлены основной и резервный выпрямители. Для включения выпрямителей в работу со стороны переменного и выпрямленного токов имеются пакетные выключатели. Выпрямители для электропитания двигателей стрелочных электроприводов собраны по трехфазной мостовой схеме выпрямления. Напряжение на выходе выпрямителя в режиме холостого хода не более 245 В. Максимальный ток нагрузки на каждый выпрямитель не должен превышать 25 А.

Резисторы и конденсаторы, защищающие диоды от перенапряжений во время коммутации подключены параллельно диодам трехфазной схемы выпрямления. Силовой трансформатор для безбатарейного выпрямителя трехфазный, мощностью 9,5 кВ А, вторичная обмотка которого секционирована и может включаться на 80, 89 и 95 витков.

Панель выпускается с подключением к 89 витку, что соответствует выпрямленному напряжению 240 В при напряжении переменного тока 380 В. Если в устройствах на шинах будет поддерживаться 400 В, то выпрямители должны подключаться к 80 витку, что будет соответствовать выпрямленному напряжению 230 В [3].

Наименование и тип элементов, входящих в панель выпрямителей ПВ-24/220ББ, приведены в таблице 1.1.

Таблица 1.1 – Наименование и тип элементов панели выпрямителей

Измерение амперметром силы тока, потребляемого стрелочными электроприводами, производится посредством двух шунтов, расположенных на панели. При подключении микроамперметров параллельно двум шунтам приборы покажут полное отклонение при протекании по шунтам тока, соответствующего их номиналу.

Панель выпрямителей ПВ-24/220 ББ позволяет измерять и контролировать наличие напряжений и токов выпрямителей, батареи и подмагничивания дросселя насыщения с помощью вольтамперметровых переключателей.

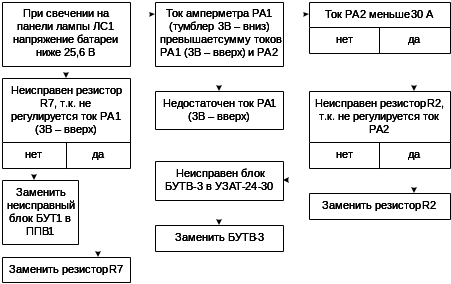

1.2.4 Панель преобразовательно-выпрямительная (ПВП-ЭЦК)

Панель ПВП-ЭЦК предназначена для заряда аккумуляторной батареи в режимах непрерывного подзаряда и ускоренного заряда, а также для получения напряжения 220/180/110 В переменного тока мощностью до 1 кВт для гарантированного питания ламп светофоров и других нагрузок от батареи. Панель обеспечивает также питание постоянным током внепостовых устройств ЭЦ и электропневматических клапанов ЭПК для обдува стрелочных переводов. При применении ПВП-ЭЦК в устройствах горочной централизации (ГАЦ) предусмотрена возможность дополнительной установки в ней трех трансформаторов СОБС-2А для питания вместо ЭПК обдува стрелочных переводов ЭПК горочных замедлителей. Номинальное входное напряжение 3-х фазного тока – 380/220 В, постоянного тока – 24 В. Напряжение: на аккумуляторной батарее в режиме непрерывного подзаряда – 26,4±0,6 В; включение режима ускоренного заряда – 24 В; выключение режима ускоренного заряда – 31 В; питание реле ЭЦ при выключенной батарее – 25-30 В; пульсаций на реле с включенной батареей – 1 В, с выключенной батареей – 4 В; отключения преобразователя аккумуляторной батареи при длительности снижения напряжения на ней (7-15 сек) – 21,6 В; питание внепостовых устройств при токе нагрузки до 2,8 А – 28-30 В; питания внепостовых устройств при токе до 6 А – 56 В. Максимальный выходной ток реле и заряда батареи – 50 А. Максимальный ток, потребляемый панелью от сети переменного тока в фазах А, В – 4 А, С – 11 А.
