Окончание таблицы 2.10

По результатам проведенного расчета коэффициентов звуко- и виброизоляции помещения в соответствии с «Временной методикой оценки защищенности помещений от утечки речевой конфиденциальной информации по акустическому и виброакустическому каналам», Москва 2002г., можно сделать вывод: требования по защите речевой конфиденциальной информации не выполнены.

2.5 Исследование актуальных угроз информационной безопасности

Существующие меры защиты информации, применяемые в ЗП, не нейтрализуют в полном объёме выявленные актуальные угрозы. Для достижения требуемого уровня защищённости рекомендуется выполнить организационные и технические меры защиты информации представленные в таблице 2.11.

Таблица 2.11 – Актуальные угрозы и рекомендуемые меры по противодействию.

Продолжение таблицы 2.11

Окончание таблицы 2.11

2.6 Обзор средств защиты информации, предотвращающих утечку информации по выявленным техническим каналам

Возможным на объекте способом перехвата акустической (речевой) информации из защищаемых помещений по воздушному каналу утечки:

• запись речевой информации портативными средствами звукозаписи, скрытно установленными в защищаемом помещении. Скрытая установка в защищаемых помещениях закладных устройств (с датчиками микрофонного типа) с передачей информации по радио, оптическим каналам, соединительным линиям ВТСС, сети электропитания 220В или телефонной линии. Так как в помещении проходят встречи с посторонним лицами, то возможна скрытная установка портативных средств звукозаписи, закладных устройств;

• прослушивание разговоров с использованием направленных микрофонов, установленных в ближайших транспортных средствах;

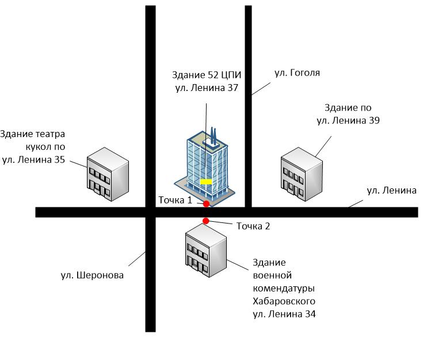

• предполагаемые места установки направленных микрофонов отмечены на рисунке 2.14;

• возможные расположения направленных микрофонов отмечены как (1,2);

• расстояние от точки «2» до защищаемого помещения составляет около 100м, что позволяет снять информацию сверхмощным направленным микрофоном (SP3225) рассчитанного на расстояние до 250м.

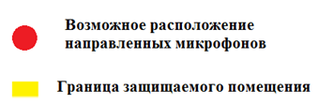

Рисунок 2.14 – Схема возможных мест расположения направленных микрофонов

В соответствии с рисунками 2.15 и 2.16, укажем обозначения указателей на выявленные каналы утечки акустической информации:

• 1– воздушный канал (открытое окно, открытая дверь, система вентиляции);

• 2 – электроакустический канал (пожарная сигнализация, телевизор, телефон);

• 3 – виброакустический канал (окно, батарея, дверь, стены, потолок, пол, система вентиляции);

• 4 – параметрический (элементы ВТСС, полуактивные радиозакладки построенные по принципу классического передающего устройства);

• 5 – оптико-электронный (облучение стекол, зеркал и т.д.).

Схема помещения с найденными утечками речевой информации показана на рисунках 2.15 и 2.16.

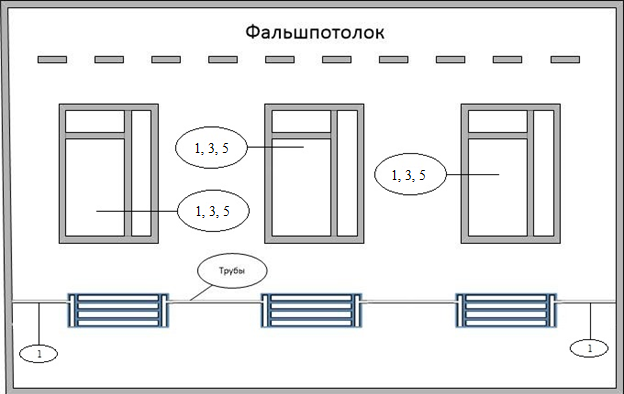

Рисунок 2.15 – Схема помещения с найденными утечками речевой информации вид сбоку

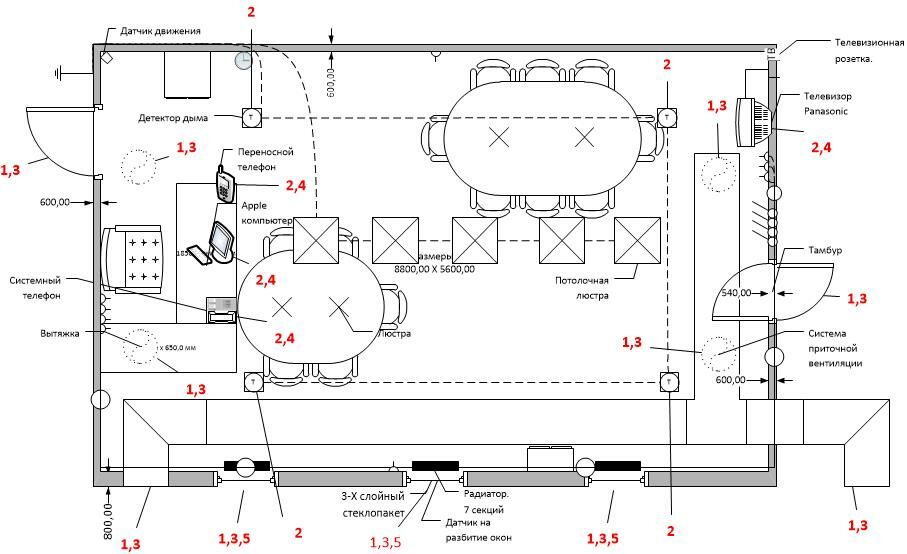

Рисунок 2.16 – Схема помещения с найденными утечками речевой информации

Акустоэлектрику инструментально – расчетным методом оценить не смогли, поэтому осуществляем подбор средств с учетом актуальности

2.7.1 Пассивные методы защиты

Пассивные методы защиты:

• поставить вместо одиночной двери двойные двери;

• во время переговоров закрывать плотно окна и двери;

• установить новые резиновые прокладки на оконные рамы, чтобы избежать просачивания звука через возможные щели;

• все ВТСС перед установкой в помещение проверить на наличие закладных устройств методом их разборки и отключать из сети на время проведения совещаний;

• вывод системы городского радиотрансляционного вещания на территории организации рекомендуется осуществлять через радиотрансляционный узел (буферный усилитель), размещенный в пределах КЗ;

• в качестве оконечных устройств пожарной и охранной сигнализации ЗП рекомендуется использовать изделия, сертифицированные по требованиям безопасности информации;

• для снижения вероятности перехвата информации по виброакустическому каналу рекомендуется организационными мерами исключить возможность установки посторонних (внештатных) предметов на внешней стороне ограждающих конструкций ЗП и выходящих из них инженерных коммуникаций (систем отопления, вентиляции, кондиционирования);

• при эксплуатации ЗП необходимо предусматривать организационные меры, направленные на исключение несанкционированного доступа в помещение: двери ЗП в период между мероприятиями, а также в нерабочее время, необходимо запирать на ключ, выдача ключей от ЗП должна производится лицам, работающим в нем или ответственным за это помещение, установка и замена оборуования, мебели ремонт ЗП должны производится только по согласованию и под контролем подразделения (специалиста) по защите информации.

2.7.2 Активные методы защиты

Система « Шорох-5Л»

Сертификат ФСТЭК № 3596, действителен до 12 июля 2019 года. Система «Шорох-5Л» предназначена для защиты акустической речевой информации, циркулирующей выделенных помещениях до 1-й категории включительно от утечки по акустическому и вибрационному каналам. Система «Шорох-5Л» построена по принципу единого блока питания и активных оконечных преобразователей, что позволяет производить настройку каждого оконечного преобразователя индивидуально. «Шорох-5Л» показан на рисунке 2.17.

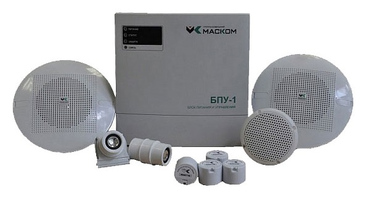

Рисунок 2.17 – «Шорох-5Л»

Система «Шорох-5Л» обеспечивает:

• защиту выделенных помещений от утечки речевой информации по акустическому и вибрационному каналам;

• питание и управление излучателями помехи по двухпроводной линии;

• регулировку спектра помехи и каждого излучателей в 7-октавных полосах, а также регулировку общего уровня помехи, что позволяет обеспечить оптимальную настройку системы с минимумом побочных паразитных акустических шумов;

• расширенный контроль работоспособности каждого излучателя: режим работы, потребляемый ток, работоспособность механического блока;

• контроль параметров соединительных (проводных) линий;

• удаленное управление и удаленную индикацию режима работы системы с возможностью выдачи тревожных сообщений;

• возможность дистанционного включения и выключения системы;

• возможность управления включения произвольной нагрузки, подключенной к блоку питания и управления;

• возможность работы от внешнего источника питания 12 Вольт;

• учет времени наработки системы.

Элементы системы представлены в таблице 2.12.

Таблица 2.12. – Элементы системы «Шорох-5Л»

Технические характеристики представлены в таблице 2.13.

Характеристики
