Оценивается (или уточняется) степень конфиденциальности речевой информации (категория обрабатываемой информации), и определяется необходимое значение нормированного показателя защищенности информации, на соответствие которому необходимо проводить контроль.

Уточняются условия речевой деятельности в защищаемом помещении. Проводится слуховой (качественный) контроль звукоизоляции объекта контроля путем прослушивания акустических сигналов, формируемых в защищаемом помещении (экспертный метод). В этом случае оценивается вероятность разборчивости речи. В качестве таких сигналов рекомендуется использовать естественную речь, записанную, например, на магнитофон.

На основании результатов обследования определяется количество и расположение контрольных точек для проведения измерений. Полученные в результате обследования данные отражаются в протоколе измерений.

Для проведения инструментального метода используются такие средства как

«Шепот», «Тритон», «Спрут» и т.д.

В нашем конкретном случае для проведения измерений использовался комплекс «Шепот» в составе:

• рабочая укладка на базе шумомера «Larson & Davis 824А», 1 шт;

• icp-акселерометр «АР98-100-01» , 1 шт;

• преполяризованный ICP конденсаторный микрофон «TMS130E20», 2 шт;

• источник калиброванного звукового давления «CAL-200» и адаптер для калибровки микрофонов 1/2"-1/4", 1 шт;

• управляющая ПЭВМ ноутбук, 1 шт;

• программа управления системой «Шепот» и расчета параметров защищённости выделенных помещений по виброакустическому каналу «Шепот-Интерфейс», 1 шт;

• «шорох-2МИ» (генератор-усилитель), 1 шт;

• «шорох-2МИк» (громкоговоритель), 1 шт;

• полужесткая транспортная укладка, 1 шт;

• штатив для громкоговорителя и микрофонов, 3 шт.

Система «Шепот» обеспечивает автоматические измерения уровня звукового давления тестового сигнала вблизи и на удалении от его источника в 5-октавных полосах с центральными частотами 250, 500, 1000, 2000 и 4000 Гц. Система «Шепот» представлена на рисунке 2.8.

Рисунок 2.8 – Система «Шепот»

В тоже время встроенная программа шепот интерфейс позволяет производить автоматизированные расчеты для выделенных помещений, в нашем случае помещение является защищаемым поэтому расчет коэффициентов звуко– и виброизоляции производился вручную в соответствии с «Временной методикой оценки защищенности помещений от утечки речевой конфиденциальной информации по акустическому и виброакустическому каналам».

2.4.2.1 Экспериментально-расчетная оценка коэффициентов звуко- и

виброизоляции

– методика оценки основана на определении коэффициентов звуко- и виброизоляции ограждающих конструкций в октавных полосах и сравнении их с нормативными значениями;

– при дальнейшем изложении используются следующие условные обозначения:

Q_i(G_i) – коэффициент звуко- и виброизоляции ограждения конструкций (ОК), ДБ;

i – номер октавной полосы частот, дБ;

ЗП – защищаемое помещение;

КТ – контрольная точка – место, наиболее опасное с точки зрения перехвата речевой информации за пределами ОК;

АИ – акустический излучатель;

L_шi (V_шi) – уровень акустического (виброакустического) шума в i-й октавной полосе, дБ;

L_c1i (V_c1i) – уровень излучаемых тест-сигналов.

– в качестве тестового сигнала используются тональные гармонические сигналы, соответствующие серединам (среднегеометрическим значениям) октавных полос. Можно также использовать шумовой сигнал с нормальным распределением плотности вероятностей мгновенных значений в октавной полосе;

– в качестве измерительного устройства используется измеритель шума и вибраций со встроенными октавными фильтрами. На вход шумомера подключается измерительный микрофон либо вибродатчик;

– при проведении измерений акустический излучатель размещается на высоте от 1 до 1,5 м от пола и на расстоянии 1,5 м от ОК; при этом ось апертуры направляется по нормали к поверхности ОК;

– при измерении уровня излучаемого тестового сигнала L_c1i в ЗИ измерительный микрофон располагается по осевой линии апертуры АИ на расстоянии 1 м от АИ;

– при измерении уровня акустического сигнала и акустического шума в КТ измерительный микрофон размещается на расстоянии 0,5 м от поверхности ОК;

– при измерении уровня вибрационного сигнала и вибрационного шума измерительный вибродатчик располагается в КТ на поверхности ОК;

– измерения необходимо проводить при минимальных уровнях акустических и виброакустических шумов в ЗП и КТ.

2.4.2.2 Порядок проведения измерений и расчетов

Порядок проведения измерений и расчетов системой «Шепот»:

– собрать измерительную установку согласно рисунку 2.9;

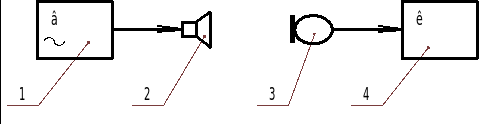

Рисунок 2.9 – Структурная схема измерительной установки

1 – устройство формирования тестового акустического сигнала (гармонического или « белого» шума) УФТС; 2 – акустический излучатель; 3 – датчик (преобразователь акустического сигнала в электрический) – измерительные микрофон/виброакустический преобразователь; 4 – измерительное устройство – шумомер со встроенными фильтрами (октавными, третьоктавными и т.п.) либо спектроанализатор.

– при выключенном АИ с помощью измерительного микрофона (вибродатчика) и шумомера в выбранной КТ измеряется уровень акустического (вибрационного) шума L_шi (V_шi);

– при включенном АИ в КТ измеряется суммарный уровень акустического (вибрационного) сигнала и шума L_(c+ш)i (V_(c+шi). При этом уровень излучаемого тестового сигнала задается таким, чтобы он надежно фиксировался шумомером на уровне шума (т.е. сигнал должен превысить шум);

– не перестраивая УФТС, измерить излучаемые уровни тестового акустического (вибрационного) сигналов перед ОК L_c1i (V_c1i) в каждой октавной полосе;

– расчетным путем определяется уровень акустического (вибрационного) сигнала L_c2i (V_c2i) в КТ по формулам:

L_c2i = L_{(c+ш) i} – ∆,

V_c2i = V_{(c+ш) i} – ∆,

где ∆ – поправка в дБ, определяемая по номограмме рисунок 2.10 на основе разности L_{(c+ш) i} – L_шi (V_(c+ш)i – V_шi);

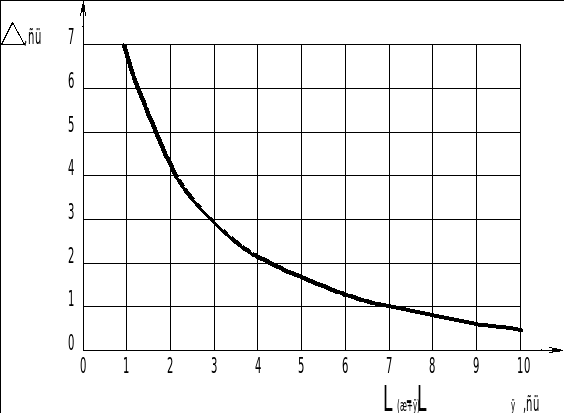

Рисунок 2.10 – Номограмма

– расчетным путем определяются коэффициенты звуко- и виброизоляции для каждой октавной полосы:

Q_i (G_i) = L_c1i (V_c1i) – L_c2i (V_c2i);

– полученные значения октавных коэффициентов звуко- и вибро­изоляции сравниваются с их нормативными значениями, таблица 2.8.

Расположение контрольных точек на ограждающих конструкциях представлены ниже на рисунках 2.11, 2.12, 2.13.

Рисунок 2.11 – Размещение КТ на поверхности окна.

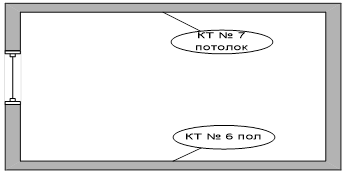

Рисунок 2.12 – Размещение КТ на межэтажных перекрытиях

КТ №8.2

КТ №1

КТ №8.1

КТ №3

КТ №4

КТ №2

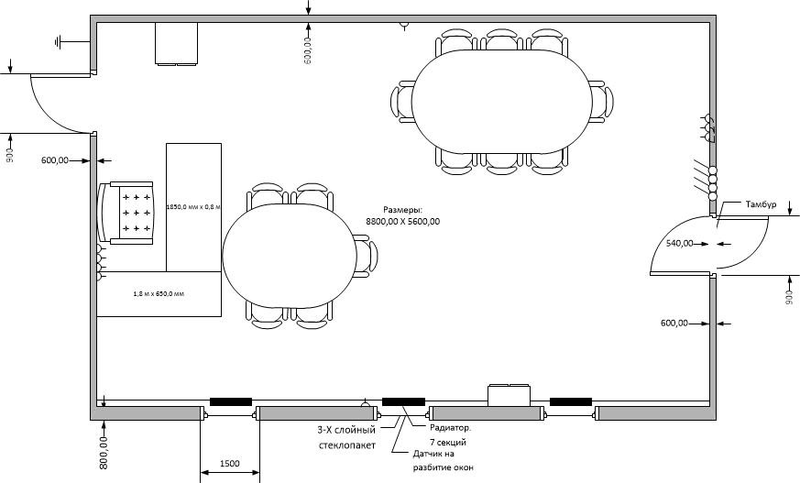

Рисунок 2.13 – Размещение КТ на схеме ЗП

– результаты измерения и расчета представлены в таблице 2.9. и 2.100.

Таблица 2.9 – Результаты определения октавных коэффициентов звукоизоляции
