Таблица 2.13 – Таблица технических характеристик системы
«Шорох-5Л»
| Параметр и характеристика | Не менее (не хуже) значения, установленного в НМД ФСТЭК «Требования к средствам активной акустической и вибрационной защиты акустической речевой информации» |
| Энтропийный коэффициент качества шума | |
| Диапазон регулировки уровня шумового сигнала в полосе октавных фильтров:
| Не менее 18 дБ |
| Диапазон регулировки общего уровня шумового сигнала | Не менее 30 дБ |
| Напряжение электропитания системы | 220 В (+10% – 15%) |
| Напряжение электропитания излучателя | 12 В |
| Потребляемая мощность при полной нагрузке | Не более 0,2 А |
| Ток потребления излучателя | Не более 130 ВА |
| Диапазон рабочих температур | От 5 до 40 °C (для АИ-8А/У: от минус 40 до + 45 °C |
| Максимальное количество излучателей, подключаемых к одному «БПУ-1» | 35 шт. |
Рекомендации по размещению излучателей.
Для обеспечения оптимальной защищённости остекления окон рекомендуется размещать вибровозбудители (ВВ) по образующей створки окон на расстоянии не менее 70 мм от обреза рамы. Рекомендуемые расстояния между ВВ:
для внутреннего остекления одиночным стеклом толщиной
от 3до 6 мм - не более 80 см;
для наружного остекления (при расстоянии между стёклами не менее 80 мм и отсутствии щелей и неплотностей прилегания внутренних рам) одиночным стеклом толщиной от 3 до 6 мм - не менее 1,3 м;
для внутреннего или единственного остекления одно- или двухкамерным стеклопакетом с толщиною стёкол от 3 до 5 мм - не более 50 см;
для наружного (при расстоянии между стёклами не менее 80 мм и отсутствии щелей и неплотностей прилегания внутренних рам) остекления одно- или двухкамерным стеклопакетом с толщиною стёкол от 3 до 5 мм - не более 80 см.
При размере стёкол более 2х2 м и/или толщине стёкол свыше 6 мм количество и размещение ВВ должно выбираться экспериментально. Ориентировочные варианты размещения вибровозбудителей ПЭД-8А на остеклении окон приведены на рисунке 2.18.
Рисунок 2.18 – Варианты размещения ВВ на остеклении окон
Генератор шума «ЛГШ-221»
Сертификат ФСТЭК № 3520, действителен до 12 февраля 2019 года. Сетевой генератор шума «ЛГШ-221» предназначен для активной защиты объектов информатизации от утечки информации по сети электропитания и системе заземления.
«ЛГШ-221» обеспечивает защиту однофазной 3-х проводной силовой сети 220 В 50 Гц ("фаза", "ноль" и "защитное заземление") путем постановки широкополосной шумовой помехи во всех проводниках.
Устройство представляет собой аналоговый генератор средней мощности, нагруженный на антенны, конструктивно расположенные в кабеле питания устройства. Представлен на рисунке 2.19
Рисунок 2.19 – «ЛГШ-221»
Предусмотрена возможность управления изделия проводным дистанционным устройством (ДУ), для подключения которого на задней панели имеется соответствующий разъем. Вход ДУ предназначен для подключения одной группы нормально разомкнутых контактов (тумблера, кнопки с фиксацией, других коммутационных устройств), обеспечивающей при замыкании включение генерации шумового сигнала на выходе устройства. Контакты устройства ДУ должны быть рассчитаны на коммутацию напряжения не менее 50 В при токе до 10 мА.
Технические характеристики:
-
Уровень сигнала наведенного на сетевой вилке кабеля питания:
-
Уровень сигнала на выходе блока генерации в диапазоне частот от 300 до 1800 МГц при полосе пропускания 120 кГц – не менее 50 дБмкВ.
-
Коэффициент качества шума – не менее 0,8.
-
Коэффициент межспектральных корреляционных связей – не более 2.
-
Потребляемая мощность – не более 40 Вт.
Цена: 28000
Подавитель диктофонов «Шторм»
Сертификат ФСТЭК № 2052, действителен до 09 марта 2019 года. Предназначен для подавления радиоэлектронных устройств в секторе 60х60 градусов не зависимо от их ориентации в пространстве.
Обеспечивает нейтрализацию в рабочей зоне:
-
диктофонов;
-
подслушивающих устройств – радиомикрофонов, электронных стетоскопов и др.
В отличие от генераторов электромагнитного шума, ШТОРМ, благодаря оригинальному конструктивному исполнению и направленному действию, не мешает работе радиоэлектронных устройств (в том числе и средств связи) вне зоны подавления.
Для удобства эксплуатации прибор закамуфлирован в атташе-кейс и снабжен пультами дистанционного управления.
Отличительной особенностью прибора является возможность навязывания музыкальной или речеподобной помех, что существенно понижает остаточную разборчивость исходной речи. Внешний вид устройства представлен на рисунке 2.20.
Рисунок 2.20 – «Шторм»
Комплект поставки:
-
кейс с блоком подавления, встроенной антенной и комплектом аккумуляторов;
-
инструкция по эксплуатации.
Технические характеристики:
-
Зона подавления – сектор с углом не менее 60 град., дальность 2-6 м в зависимости от экранировки диктофона;
-
Время непрерывной работы от встроенных аккумуляторов – до 1 часа;
-
Питание – 220 В, 50 Гц; автономное;
-
Потребляемая мощность – не более 60 Вт в режиме подавления.
Цена: 54400
Система «ЛГШ-513»
Сертификат ФСТЭК №3521, действителен до 12 февраля 2019 года. Комбинированное устройство защиты от утечки информации по цепям электропитания, заземления и ПЭМИ «ЛГШ-513» предназначено для активной защиты объектов информатизации и элементов ВТСС от утечки по сети электропитания («фаза», «ноль» и «защитное заземление»), и для противодействия средствам несанкционированного съема информации по каналам ПЭМИ путем создания широкополосной шумовой помехи в диапазоне частот от 0,01 МГц до 2000 МГц. Устройство представляет собой аналоговый стохатичный генератор средней мощности, нагруженный на антенны, конструктивно расположенные в кабеле питания устройства и телескопические антенны, расположенные на корпусе изделия. Включение/выключение режима генерации помех производится кнопкой «Сеть» на задней панели устройства. На передней панели генератора расположен световой индикатор работы.
Генератор шума «ЛГШ-513» соответствует:
-
типу «А» - средства активной защиты информации от утечки за счет побочных электромагнитных излучений;
-
типу «Б» - средства активной защиты информации от утечки за счет наводок информативного сигнала на проводники, в том числе на цепи заземления и электропитания, токопроводящие линии и инженерно-технические коммуникации, выходящие за пределы контролируемой зоны.
Генератор ЛГШ-513 оснащено счетчиком учета времени наработки, учитывающим и отображающим в часах и минутах суммарное время работы Изделия в режиме формирования маскирующих помех.
Конструкция изделия ЛГШ-513 обеспечивает защиту органов регулировки уровня выходного шумового сигнала от несанкционированного изменения и обнаружение несанкционированного доступа к ним.
Изделие ЛГШ-513 имеет возможность подключения проводного дистанционного управления и контроля, в качестве которого может использоваться программно-аппаратный комплекс «Паутина». Внешний вид устройства представлен на рисунке 2.21.
Рисунок 2.21 – «ЛГШ-513»
Цена: 30000 рублей.
Акустический сейф «Ладья-8 DA»
Производитель: НЕРА-С. Многоканальный акустический сейф с вертикальной загрузкой телефонов. Модификация для 8 телефонов. Представлен на рисунке 2.22.
Рисунок 2.22 – «Ладья-8 DA»
Устройство представляет модификацию широко известного акустического сейфа "Ладья", обеспечивающего защиту владельца сотового телефона от негласного прослушивания через каналы сотовой связи путем несанкционированной активации его аппарата в режиме удаленного информационного доступа, в корпоративном исполнении.
Многоканальный акустический сейф с вертикальной загрузкой телефонов. Модификация для 8 телефонов
Особенности:
-
канал ДУ;
-
блокировка канала BT;
-
розовый шум.
Цена: 84000
«КЕДР-2М»
Изделие «КЕДР-2М» предназначено для блокирования работы всех типов устройств несанкционированного прослушивания и передачи данных, аудио- и видео передатчиков, использующих стандарты GSM-900/1800, 3G и 4G, DECT, CDMA, WI-FI, BLUETOOTH, ZigBee. Применяется для защиты от утечки информации по каналам указанных выше стандартов в выделенных помещениях, во время проведения совещаний и переговоров. Эффективный радиус действия изделия подбирается экспериментальным путем в районе эксплуатации, и в идеальных условиях увеличивается до 20 метров. Представлен на рисунке 2.23.
Рисунок 2.23 – КЕДР-2М
Особенности изделия «КЕДР-2М»:
– подавление всех речевых стандартов и передачи данных;
– увеличенный радиус подавления;
– неограниченный режим непрерывной работы;
– встроенные антенны;
– плавная регулировка мощности.
Размыкатели «Соната-ВК4.X»
Размыкатели слаботочных линий «Соната-ВК4.1» предназначены для защиты информации от утечки за счет акустоэлектрических преобразований и ВЧ-навязывания по телефонным линиям, «Соната-ВК4.2» по соединительным линиям систем оповещения и сигнализации, а «Соната-ВК4.3» по линиям компьютерных сетей.
Основные технические характеристики размыкателей «Соната-ВК4.X» представлены в таблице 2.14.
Таблица 2.14 – Характеристики размыкателей «Соната-ВК4.X»
| Параметр | Соната-ВК4.1 | Соната-ВК4.2 | Соната-ВК4.3 | |||||
| Затухание сигнала в полосе частот, не менее | от 150Гц до 150кГц | 60 дБ | ||||||
| от 150кГц до 2МГц | 40 дБ | |||||||
| от 2МГц до 10МГц | 30 дБ | |||||||
| Контактное сопротивление, не более | 200 мОм | |||||||
| Проводность линии | 4-х | 8-ми | ||||||
| Параметры коммутируемой линии | Аналоговая телефонная линия | Коммутируемое напряжение/сила тока/мощность, не более – 125В/2А/30Вт(30В*А) | Кабельные линии (UTPи аналоги) компьютерной сети стандарта Ethernet10/100 | |||||
| Виды индикации (отображаемая информация) | Световая и звуковая | Световая: "Защита включена" и "Защита выключена" | ||||||
| Блок питания и управления | "Соната-ИП4.x" | |||||||
| Напряжение питания | 12 ± 2 В | |||||||
| Ток потребления, не более | 50 мА | 60 мА | 70 мА | |||||
| Продолжительность непрерывной работы, не менее | 8ч | |||||||
| Условия эксплуатации: – температура окружающей среды – относительная влажность воздуха | +5ºС ... +40ºС до 80% при температуре +25ºС | |||||||

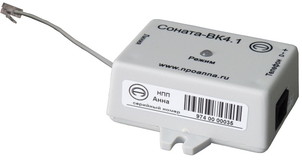

Внешний вид размыкателей одного форм-фактора и представлен на рисунке 2.24.
Рисунок 2.24 – «Соната ВК4.1»
