Здание поста ЭЦ на проектируемой станции предусматривается современного модульного типа. Планировка помещений модуля поста ЭЦ представлена на рисунке 6.4

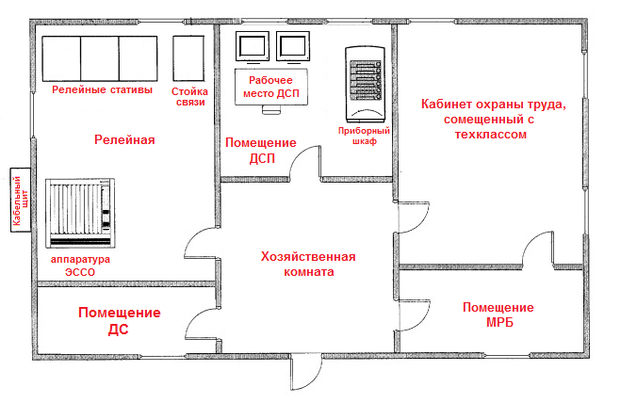

Рисунок 6.4. Планировка помещений поста ЭЦ модульного типа

6.2.2 Определение тепловыделения от рабочего персонала

Количество тепла M, выделяемое работником и зависящее от метеорологических условий и интенсивности выполняемой работы, в дипломном проекте определяется с помощью специальной таблицы 6.1, Дж.

Таблица 6.1

Количество выделяемого тепла взрослым человеком

Физические нагрузки	Количество тепла, Дж, выделяемого в помещении при температуре воздуха, ͦ С
	10	15	20	25	30	35
В покое	586040	523250	418600	334880	334880	334880
При легкой работе	648830	565110	544180	523250	523250	523250
При работе средней тяжести	774410	753480	732550	711620	711620	711620
При тяжелой работе	1046500	1046500	1046500	1046500	1046500	1046500

В дипломном проекте предусмотрено, что аппаратная предназначена для одного ДСП, а по критерию физической нагрузки выполняемая работа имеет среднюю тяжесть, так как физический труд практически отсутствует, в то время как двенадцатичасовая смена сопровождается умственным и нервно-эмоциональным напряжениями. Оптимальная температура воздуха в помещении дежурного принята – до +25ºC.

Учитывая вышесказанное, расчетно-максимальное количество выделяемого тепла телом работника составляет М = 711620.00 Дж.

6.2.3 Расчет тепловыделения от автоматизированного рабочего места дежурного по станции

Для управления стрелочными переводами, светофорами и другими объектами в качестве устройств СЦБ на проектируемой станции предусматривается микропроцессорная централизация (МПЦ). Неотъемлемым элементом административного характера системы МПЦ является автоматизированное рабочее место дежурного по станции (АРМ ДСП), представляющее собой персональный компьютер (оперативный блок и два цветных LCD монитора) и иные периферийные устройства.

Количество тепла, выделяемого АРМ ДСП Портовая, определяется по формуле, Дж:

(6.1)

где 860 – тепловой эквивалент;

– номинальная мощность, расходуемая АРМ ДСП, кВт, 0.4 кВт;

– коэффициент использования уставной мощности, 0.08;

– коэффициент загрузки, 0.65;

– коэффициент одновременности работы, 0.75;

– коэффициент ассимиляции тепла воздухом, учитывающий частоту тепла затрачиваемой механической энергии, передаваемой в виде тепла воздуху помещения, 0.55.

По формуле (6.1) количество тепла, выделяемого АРМ ДСП Портовая, составляет:

6.2.4 Расчет тепловыделения от источников искусственного освещения

В аппаратной поста ЭЦ модульного типа искусственное освещение представлено в виде люминесцентных ламп холодного света в количестве 10 штук.

Избыток тепла в помещении ДСП Портовая от источников искусственного освещения определяется по формуле, Дж:

(6.2)

где – количество ламп, шт., 10 шт.;

– потребляемая мощность одной лампой, 0.04 кВт.

Практически принято, что вся мощность источника света переходит в тепло. По формуле (6.2) избыток тепла в помещении ДСП Портовая от светильников составляет:

6.2.5 Расчет поступления теплоты от солнечной радиации

В теплый период года при наружной температуре более +10°С при расчете теплопоступлений учитывается солнечная радиация. Количество теплоты, поступающей от солнечной радиации, определяется по формуле, Дж:

(6.3)

где – поверхность остекления, м²;

– коэффициент, зависящий от характеристик остекления и определяемый по таблице 6.2;

– объем солнечной радиаций, проходящий через 1 м² поверхности остекления в зависимости от ориентации по сторонам света и определяемый по таблице 6.3, Дж.

Таблица 6.2

Коэффициент остекления

Объем солнечной радиации, проходящей через стены, в дипломном проекте принято не читывать ввиду ее незначительности.

Таблица 6.3

Коэффициент солнечной радиации

Расчетная географическая широта	Истинное солнечное время года			Коэффициент , Дж
	До полудня	После полудня	С		СВ	В	ЮВ	Ю	ЮЗ	З	СЗ
48.9	5-6	18-19	196742		246974	263718	188370	113022	100464	100464	100464
	6-7	17-18	246974		351624	426972	326508	213486	154882	159068	159068
	7-8	16-17	255346		380926	464646	397670	272090	196742	192556	192556
	8-9	15-16	242788		347438	443716	410228	305578	226044	205114	209300
	9-10	14-15	226044		284648	359996	397670	313950	242788	213486	217672
	10-11	13-14	217672		246974	301392	351624	322322	259532	217672	221858
	11-12	12-13	213486		234416	259532	309764	326508	280462	234416	226044

В модульном посту ЭЦ в оконных проемах предусматриваются одинарные пластиковые стеклопакеты. Окна помещения ДСП Портовая ориентированы на юго-запад (ЮЗ). Поверхность остекления составляет 8.5 м².

Согласно таблиц 6.2, 6.3 коэффициент остекления равен а коэффициент солнечной радиации –

Количество теплоты, вносимое в помещение солнечной радиацией по формуле (6.3):

6.2.6 Определение потребного воздухообмена

Расчет объема приточного воздуха, необходимого для разбавления избыточных тепловыделений, определяется по формуле, м³:

(6.4)

где – избыточные тепловыделения, Дж;

– плотность воздуха при температуре, соответствующей температуре подаваемого в помещение ДСП воздуха, кг/м³;

1004.6 – теплоемкость воздуха, Дж;

– температура уходящего воздуха, ºС;

– температура приточного воздуха, ºС.

Объем избыточных тепловыделений определяется по формуле, Дж:

(6.5)

В дипломном проекте в качестве расчетного месяца принят август. Средняя температура подаваемого в помещение ДСП Портовая (Советско-Гаванский район) воздуха составляет , уходящего – . Согласно приложения А Методических указаний [18] плотность воздуха равна

Объем потребления приточного воздуха в помещение ДСП Портовая по формулам (6.4), (6.5) составляет:
