ВВЕДЕНИЕ

На предприятиях железнодорожной отрасли возросли требования по информационному обеспечению персонала, повышению корпоративной культуры и уровня безопасности. Поэтому руководством ОАО «РЖД» и филиалов компании – железных дорог – предпринимаются усилия к внедрению новых информационных систем, призванных решать указанные задачи. В Хабаровском отделении Дальневосточной железной дороги запланировано в первоочередном порядке оснастить основное административное здание системой доступа персонала к сети Интернет и системой охранного телевидения.

Задание на проектирование предусматривает максимальное использование существующей в здании кабельной канализации для прокладки новых коммуникаций. Признано необходимым использовать технические решения и оборудование высокого уровня – с целью возможности наращивания в дальнейшем функциональности подсистем и их производительности. Подсеть передачи данных для доступа в Интернет должна обеспечить скорость обмена 10 Мбит/с, что в ближайшем будущем позволит удовлетворить запросы работников, которые занимаются организационными и коммерческими вопросами. В дальнейшем эту скорость можно повысить, не прибегая к масштабной модернизации оборудования и кабельной системы.

Подсистема охранного телевидения должна использовать современную технологию IP-передачи, а также коммутацию видеосигнала и архивирование видеоинформации. Зоны наблюдения должны надежно осматриваться в дневное и в ночное время. Система должна быть высоконадежной, устойчивой против пропадания электропитания и вандализма.

Выбор топологии сетей, оборудования, способов монтажа и наладки должен обеспечить малые сроки строительства и оптимизацию капитальных и эксплуатационных затрат.

1 СИСТЕМНОЕ ПРОЕКТИРОВАНИЕ ОБЪЕКТА

1.1 Технические требования к проектируемым системам видеонаблюдения и передачи данных

Техническое задание является документом, регламентирующим отношения между заказчиком и исполнителем. Поэтому к его составлению необходимо отнестись особенно тщательно и включить в него максимально подробные описания целей, задач, функций и прочих параметров, которым должна отвечать устанавливаемая на объекте система видеонаблюдения.

В данном проекте требуется организовать сеть передачи данных с доступом в Интернет в административном здании Дальневосточной железной дороги, а также организовать систему видеонаблюдения.

При выборе системы необходимо учитывать, что цветные системы обладают гораздо большей информативностью, но, к сожалению, меньшей чувствительностью. Поэтому на некоторых объектах, где нужна более высокая чувствительность (к примеру, охрана периметра, ночное время), оптимальным является использование монохромных (черно- белых) камер.

1.2 Описание объекта и постановка проектных задач

Целью выпускной квалификационной работы является разработка системы информационного обеспечения здания Хабаровского отделения Дальневосточной железной дороги. Проектируемыми информационными ресурсами является организация системы видеонаблюдения и обеспечения подключения всех структурных подразделений ДВЖД, находящихся в этом здании к сетиInternet.

Здание Хабаровского отделения дальневосточной железной дороги расположено в городе Хабаровске по адресу Школьная, 32. Здание пятиэтажное, имеет четыре входа. Основные кабинеты структурных подразделений расположены на 1,2,3,4 этажах, административные помещения сконцентрированы на 3 этаже. Общая площадь здания составляет 2300 м².

Согласно заданию, должно быть выполнено проектирование системы видеонаблюдения за входами в здание и системы, обеспечивающей услугой Интернет обозначенного круга пользователей. Выполнение задания включает этапы:

1. выбор топологии сети;

2. конструктивные решения кабельной трассы;

3. выбор оборудования и конструктивные решения по его установке и монтажу.

При проектировании сети связи необходимо учесть следующие условия:

• безопасное расположение оборудования;

• система видеонаблюдения должна работать в круглосуточном режиме, в любой момент времени обеспечивать получение наиболее полной информации об охраняемом объекте.

1.3 Выбор топологии сети

Сложные топологии являются расширениями и/или комбинациями основных физических топологий. Сами по себе основные топологии целесообразно использовать только в небольших локальных сетях. Возможность расширения сетей основных топологий чрезвычайно ограничена. Гораздо выгоднее оказывается создать сложную топологию, объединив для этого в одну локальную сеть сегменты различных топологий.

Шина-звезда - данная топология — один из способов расширения одиночной звезды. Эта схема формируется из множества "звезд", концентраторы которых соединяются отдельными сегментами общей шины. Каждый компьютер попрежнему может связываться с любым другим в сети, поскольку связанный с ним концентратор передает входящий трафик через порты "звезды". Разработанная для расширения сетей Ethernet, архитектура "шина-звезда" была мало распространена в связи с ограничениями информационной емкости шин на коаксиальном кабеле. Коаксиальный кабель становится "узким местом" подобной сетевой организации, снижая скорость передачи данных в быстрых сетях, "собранных", на основе топологии "звезда", таких как FastEthernet. С появлением оптического волокна эти проблемы отпали и данная топология стала очень распространенной, из-за своей надёжности и простоты.

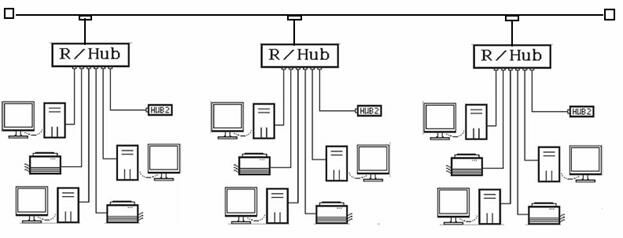

Рисунок 1.3- Комбинация топологий «шина» и «звезда».

Для организации системы связи в административном здании Хабаровского отделения ДВЖД, основываясь на схеме здания, наиболее подходящей топологией является гибридная топология «Звезда-Шина».

«Звезда – Шина» - несколько сетей с топологией «звезда» объединяются при помощи магистральной линейной шины.

Такая топология была выбрана из-за удобной и надежной схемы монтажа и соединений, основная магистральная линия соединяется с нужными нам узлами связи, тем самым объединяя их. В случае выхода из строя одного из узлов, оставшаяся система продолжит работу.

В разрабатываемом задании оборудование между этажами соединяется по топологии «шина», а на самих этажах подключения осуществляются по схеме «звезда». При этом сеть видеонаблюдения и сеть передачи данных работают по одним кабельным линиям.

На самих узлах связи используется топология «Звезда». Устанавливать сеть топологии «Звезда» легко и недорого. Число узлов, которые можно подключить к концентратору, определяется возможным количеством портов самого концентратора, однако имеются ограничения по числу узлов (максимум 1024). Рабочая группа, созданная по данной схеме может функционировать независимо или может быть связана с другими рабочими группами.

В проектируемой мною сети соединение с интернетом осуществляется благодаря заведенной в здание выделенной оптической линииинтернет-провайдера ЗАО «Транстелеком» и подобранным тарифом с учетом пропускной способности, скорости доступа в интернет и количеством абонентов имеющих доступ в сеть интернет.

2 РАЗРАБОТКА СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ ОХРАННОГО НАЗНАЧЕНИЯ

2.1 Описание технологии IP-видеонаблюдения

Количество установленных IP-систем видеонаблюдения на мировом рынке охранных систем постепенно достигает объема аналоговых систем.

Эта тенденция оправдана тем, что IP-система обладает рядом преимуществ перед традиционными системами видеонаблюдения:

- открытый стандартный протокол IP дает возможность построения распределенных систем с управлением удаленными объектами, которые могут находиться в любой точке земного шара;

- упрощение кабельной системы за счет использования стандартного кабеля Ethernet, что приводит к снижению трудозатрат на монтаж всей системы видеонаблюдения;

- подключение камер и изменение их местоположения в IP-системе также потребует меньше усилий, чем в несетевой системе;

- потенциал системы видеонаблюдения, основанной на протоколе IP, будет постоянно расти вместе с ростом производительности компьютерных систем; чем мощнее будут компьютеры, тем более четкое и естественное изображение будет получено для более точной идентификации.

Ключевое преимущество IP-системы - возможность гибкой интеграции и единого управления различными системами, такими, как системы видеонаблюдения, контроль доступа, охранно-пожарная сигнализация, которая реализуется за счет открытого интерфейса Ethernet.

IP-видеонаблюдение – альтернативное решение для сложных крупномасштабных объектов, для построения распределенных решений, для реализации проектов, где требуется обеспечить передачу данных на большие расстояния и их централизованное хранение.

IP-камера системы видеонаблюдения – это видеокамера, имеющая встроенный IP-контроллер и сетевой интерфейс. Камера не требует прямого подключенияк аппаратным средствам обработки видеосигнала. Аппаратура оцифровки видеосигнала находится непосредственно в IP-камере, что позволяет сразу получать цифровой видеосигнал для передачи на видеосервер.В отличие от видеокамер аналогового типа, камера IP не нуждается в том, чтобы ее напрямую подключали к каким-либо программным или аппаратным средствам.

IP-системы можно подключить либо с помощью проводного соединения - оптоволоконного или витой пары – либо путем беспроводного соединения –по системе Wi-Fi, при необходимости – по системе спутниковой связи. IP-системы видеонаблюдения частично либо полностью приобретают такое важное свойство, как мобильность; это предпочтительно для пользователя, поскольку он сможет следить за удалённым объектом в любой точке на планете.

Сейчас IP видеонаблюдение решает все задачи промышленного наблюдения, которые не были учтены в аналоговых системах. Многие самые новые разработки доступны в IP-системах:

- видеоаналитика;

- мегапиксельные технологии;

- передача данных по широкополосным каналам;

В настоящее время регистрируется и записывается гораздо больше терабайт видеоданных, чем делалось это когда-либо раньше. Разработчики IP-систем, которые внедряют научные технологии, утверждают, что персонал может внимательно наблюдать за происходящим на объекте с одного монитора в течение 20 минут. Таким образом, нет никаких способов постоянно контролировать человеком все камеры наблюдения в системе. Для этих целей в системах IP-видеонаблюдения используются алгоритмы аналитики.

В IP-системах и видеокамерах существуют:

- датчики обнаружение движения;

- реализуются алгоритмы перехода в режим ночной съемки для повышения чувствительности;

- так же используется цифровое подавление шумов;

- автоматическое распознавание автомобильных номерных знаков и пр.

Поэтому IP-платформы и построенные на их основе решения являются более надежными и эффективными по сравнению с аналоговыми системами, состоящими из аналоговых камер и устройств видеозаписи.

Главная задача подобных интеллектуальных систем IP-видеонаблюдения - максимально часто исключать человеческий фактор в самом наблюдении и извещать его только в случае тревоги. Роль человека, конечно же, будет незаменима, чтобы оценить всю ситуацию и действовать в соответствии со сложившейся обстановкой на объекте, так как все равно не возможно исключить человеческий фактор принятия решений никакими математическими алгоритмами.

Для того, чтобы получить оптимальное качество изображения IP-наблюдения, нужно учесть следующее:
