кБайт;

1. Получим требуемый объем для записи одной видеокамеры в течении

суток, а так же недели.

кБайт;

кБайт;

3.2 Расчет видеотрафика в локальной сети

Для расчёта пропускной способности нам потребуется размер 1 сжатого кадра 2,3 кБайт, темп записи на каждую камеру10к/с и количество видео камер устанавливаемых на объекте 4шт.

кБайт Мбит/с;

Для камер качество видео было выбрано хорошее, сложность кадра выше среднего, т.к. эти камеры расположены в важных участках: на каждом из входов здания.

3.3 Расчет фокусного расстояния объектива и угла обзора видеокамеры

Что бы рассчитать, фокусное расстояние объектива не обходимо знать ширину ПЗС-матрицы, расстояние от камеры до объекта и ширину объекта, воспользуемся формулой:

_{, (3.2)}

где f – это фокусное расстояние объектива (мм),

С – это ширина ПЗС-матрицы (мм),

D – это расстояние от ip-камеры до объекта (м),

W – это ширина объекта, который мы собираемся наблюдать (м).

Чтобы рассчитать горизонтальный угол обзора видеокамеры в градусах, необходимо знать ширину объекта и расстояние до объекта, воспользуемся формулой:

_{, (2.2)}

где – это угол обзора (град),

– ширина объекта (м),

– расстояние до объекта (м), на который направленаip-камера.

_{Расчет будет производиться для фиксированныхIP-видеокамер.}

Для расчета вертикального угла обзора видеокамеры воспользуемся программой подбора параметров видеокамеры «ViewDesigner» и программой «Проектировщик CCTV»:

где –вертикальный угол обзора. Этот угол необходим для того что бы увидеть, на каком расстоянии мертвая зона.

Исходя из проведенных расчетов, была подобрана видеокамера AXIS M1144-L. Данная камера соответствует всем техническим характеристикам, предъявляемым к данной системе видеонаблюдения.

4. РАЗРАБОТКА СЕТИ ПЕРЕДАЧИ ДАННЫХ ИНТЕРНЕТ

4.1 Разработка подсети передачи данных

В проектируемой сети передачи данных необходимо обеспечить информационное взаимодействие компьютеров, установленных на рабочих местах. Кроме того необходимо обеспечить их подключение к внешней сети интернет.

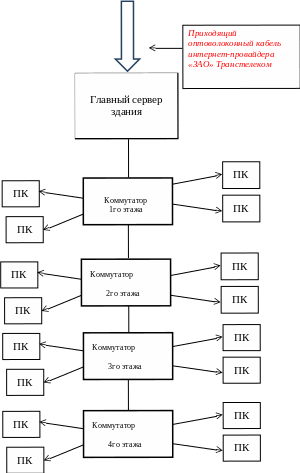

Компьютеры, установленные на рабочих местах, соединены с коммутатором, который находится в кроссовом помещении этажа; топология соединения - звезда. Кроссовые этажей, в свою очередь, соединены между собой шинной топологией и подключены к общему серверу здания. Ниже на рис.4.1 приведена поблочная схема организации подсети СПД.

Рисунок 4.1 – Подсистема сети передачи данных

4.2 Организация доступа в Интернет

Соединение с интернетом всех абонентов здания осуществляется благодаря заведенной в здание оптоволоконной линии интернет-провайдера, ЗАО «Транстелеком», далее через коммутационное оборудование сигнал поступает на коммутторы, расположенные на всех четырех этажах, связанных между собой «шинной» топологией, благодаря чему всем подключенным к сети сотрудникам открывается доступ в Интернет.

Для нашей сети подходит способ доступа в Интернет – через прокси-сервер. В этом случае все запросы транслируются от сервера на уровне протоколов приложений и требуют поддержки клиентских программ. Прокси-сервер в TrafficInspector поддерживает все необходимые протоколы и может работать через HTTP, HTTPS, FTP и SOCKS. Есть возможность использовать «прозрачный» режим работы с сайтами, когда настройка клиентских браузеров не производится, но все веб-запросы все равно проходят через прокси-сервер.

Преимущества работы через прокси-сервер состоят в возможности кэширования посещаемых ресурсов и блокировке элементов сайта. Для комфортной работы в Интернете и надежного контроля трафика рекомендуется использовать совместный доступ: прокси-сервер для сайтов и NAT для других служб.

Использование TrafficInspector подразумевает создание для каждого пользователя отдельной учетной записи. Если домен уже настроен учетные записи пользователей можно подгрузить из ActiveDirectory.

TrafficInspector позволяет идентифицировать клиента разными способами: по имени и паролю, через домен, по IP и MAC, VLAN и через VPN. Контроль трафика осуществляется по всем пользователям, а доступ и ограничения могут быть настроены по группам, например, разделив сотрудников и руководство.
Специально для идентификации пользователя создана удобная программа-агент, которая упрощает авторизацию и служит для отображения баланса и расходов трафика и управления экономией.

Рисунок 4.2 – Схема организации доступа в интернет

4.3 Выбор оборудования для СПД

Выбор оборудования СПД определяется тем, чтобы оно служило заказчику как можно дольше. Для того чтобы все происходило именно так, требуется соответствие мировым техническим стандартам. Кроме того, стоит обратить внимание на репутацию разработчиков и поставщиков. Все элементы СПД должны располагаться на своих местах, демонстрируя гармоничное сочетание друг с другом, в том числе внутри различных систем единой информационной сети предприятия.

Для того, чтобы организовать доступ в Интернет закупается сетевое оборудование. Оборудование выбирается на основании наличия необходимых функций и требуемой производительности.

Чтобы обработать исходящие и входящие информационные потоки необходим маршрутизатор, в котором имеется не менее 6 портов (5 для подключения коммутаторов и 1 резервный), так же необходим порт, служащий для обработки оптического входного сигнала. Всем этим требованиям отвечает Mikrotik Cloud Core Router CCR1036-8G-2S EM - высокопроизводительный маршрутизатор производства Латвии, позволяющий осуществлять большой объем задач благодаря оперативной памяти 16 ГБ.Высокая мощность и работоспособность стали возможны с помощью современного сетевого процессора Tilera TILE-Gx, частота каждого ядра составляет 1,2 ГГц. Маршрутизатор представлен в стоечном корпусе, имеет 8 гигабитных портов и 2 SFP+ порта (10 Гбит/сек), порт USB, консольный порт.CCR1036-8G-2S+EM обладает пропускной способностью до 28 Гбит/с, высокой производительностью - при стандартной пересылке скорость перенаправления 8 миллионов пакетов в секунду, при быстрой 42 миллионов пакетов в секунду. Цветовой сенсорный дисплей позволит просматривать загрузку устройства и состояние портов, что поможет при настройке и установке маршрутизатора. В комплекте идет кабель питания и USB кабель.

Таблица 4.3 –Сравнительная характеристика маршрутизаторов

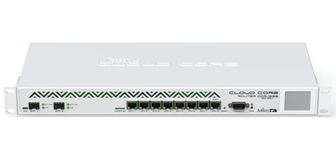

Рисунок 4.3 - МаршрутизаторMikrotik Cloud Core Router CCR1036-8G-2S EM

В дополнение к маршрутизатору необходимо приобрести SFP модуль, для подключения линии связи, предоставляемой провайдером. Требованиями являются одномодовый режим передачи и передача данных по технологии GigbitEthernet. Всем этим требованиям отвечает SFP модуль Mikrotik S-31DLC20D. Технические характеристики устройства представлены в таблице 4.4.

Рисунок 4.4. - SFP модуль Mikrotik S-31DLC20D

Таблица 4.4.- Технические характеристики SFP модуля Mikrotik S-31DLC20D

На первом этаже необходимо поместить коммутатор для СПД как минимум на 16 портов. Для этого подойдет неуправляемый коммутатор D-linkDGS-1024D с 24 портами 10/100/1000Base-T и функцией энергосбережения. За счет того, что он имеет 24 порта, существует возможность расширения сети первого этажа без замены коммутатора.

Рисунок 4.5. - Неуправляемый коммутатор D-linkDGS-1024D

Неуправляемый гигабитный коммутатор с 24 портами обеспечивает высокую скорость данных на каждом порту Gigabit Ethernet. Если к сети подключаются устройства, работающие на меньшей скорости и поддерживающие стандарты Ethernet, Fast Ethernet или Gigabit Ethernet, то коммутатор автоматически выберет для них нужную скорость соединения. Устройство обеспечивает автоматическое сохранение электроэнергии несколькими способами. Если на портах нет соединения, питание отключается автоматически, что позволяет существенно сократить расход электроэнергии за счет портов, не имеющих физического подключения, или портов, подсоединенных к отключенным устройствам. Кроме того, коммутатор определяет длину подключенного кабеля и выбирает соответствующий режим питания, не снижая при этом сетевую производительность. Также устройство поддерживает технологию D-Link Green Ethernet, обеспечивая экономию электроэнергии и увеличение срока эксплуатации устройства без влияния на производительность и функциональные характеристики. Данные коммутаторы, не оказывающие отрицательного воздействия на окружающую среду, соответствуют директиве RoHS. Использование пригодной для переработки упаковки позволяет сократить количество отходов.

Для выбранного коммутатора нужно выбрать патч-панель, которая необходима для организации точки коммутации между портами рабочих мест и портами сетевого оборудования. Необходимое условие для выбора это наличие 24 разъемов. Выбираем патч панель Neomax EPLH240X 19" на 24 порта для кабеля UTP RJ45 Категория 5Е 1U Dual IDC .

Рисунок 4.6 - Патч панель Neomax EPLH240X 19" на 24 порта

На первом, втором, третьем и четвертом этажах требуется разместить коммутатор для СПД на 13, 41, 12 портов соответственно. Для этого подойдет неуправляемый коммутатор D-linkDES-1050G с 48 портами 10/100Base-TX + 2 комбо портами 10/100/1000BASE-T/SFP. Используя данный коммутатор, также имеется возможность развития сети на 2, 3 и 4 этажах без закупки дополнительного оборудования.
