В соответствии со сравнительной характеристикой двух видеосерверов, выбираем VIDEOMAX-IP-4000-ID3, так как его технические характеристики и цена больше подходят для проектирования системы видеонаблюдения.
Рисунок 2.6 - Видеосервер VIDEOMAX-IP-4000-ID3
Видеосерверы VIDEOMAX-IP предназначены для построения современных эффективных систем видеонаблюдения на базе ПО различных производителей (ITV, Axis Communications, MilestoneSystems и т.п.). Решения VIDEOMAX являются оптимальными по характеристикам и цене, и отличаются широким номенклатурным рядом и тщательным подбором комплектующих. При заказе видеосервера в комплекте с ПО клиент получает оборудование и не обременяется процедурой передачи лицензионных прав пользования на ПО.
Компания ВИДЕОМАКС производит оборудование для станционной части систем видеонаблюдения с 2004 года, и за это время накоплен уникальный опыт сборки надежного и качественного оборудования. Работа в режиме 24/7.
IP видеосерверы VIDEOMAX-IP изготавливаются с применением качественных и проверенных комплектующих всемирно известных производителей: Intel, Chieftec, Kingston, SONY, ASUS, Seagate и т.д. Все комплектующие проходят 100% входной контроль.
Серверные HDD, надежные блоки питания, полноценное охлаждение, подбор комплектующих позволяют утверждать, что мы добились максимальной надежности и качества PC-based решений
Таблица 2.6 - Сравнительная характеристика распределительных шкафов
Распределительные настенные шкафы | ||
Конструктивные особенности | Шкаф телекоммуникационный "19 дюймов", серверный шкаф, настенный 9U серый | Шкаф телекоммуникационный 19 дюймов" настенный 12U серый, БГ-ШНР-12U |
Высота, мм | 366 | 366 |
Ширина, мм | 600 | 600 |
Глубина, мм | 477 | 477т |
Полезная глубина, мм | 425 | 425 |
Вес изделия, кг | 17 | 79 |

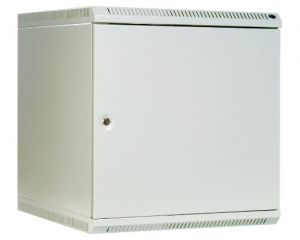

Рисунок 2.7-Распределительный шкаф
Настенный шкаф 19" серии ШРН предназначен для размещения активного и пассивного телекоммуникационного оборудования.
Настенный шкаф 19" ШРН имеет цельнометаллическую сварную конструкцию, он удобен для быстрой установки и монтажа оборудования, так как не требует сборки. Возможна комплектация металлической дверью и дверью с тонированным ударопрочным стеклом. Возможна установка двери, как с правой, так и с левой стороны. Дверь фиксируется точечным замком. Настенный шкаф 19" ШРН устанавливается на стену через отверстия в задней стенке, доступ к оборудованию возможен с двух сторон. Перфорация обеспечивает хорошую вентиляцию установленного оборудования. В основание или крышу шкафа возможна установка вентиляторных модулей МВ-400-2. Для установки модуля демонтируется заглушка, и модуль фиксируется шестью винтами. Предусмотрены два кабельных ввода в верхней и нижней частях шкафа, размер – 95х40мм. Система заземления входит в стандартную комплектацию шкафа. Вертикальные направляющие регулируются по глубине. Возможна установка задней стенки. Настенный шкаф 19" ШРН поставляется в собранном виде.Производитель имеет право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик.
Делая сравнительную характеристику двух коммутаторов для СПД, обращаем технические внимание на основные характеристики для выбора оптимального варианта.
Таблица 2.7 - Сравнительная характеристика сетевых коммутаторов
Сетевые коммутаторы | |||
Конструктивные особенности | D-Link DES-1210 | Cisco WS-C2960X-24PD-L | |
Объем оперативной памяти, мб | 512 | 512 | |
Объем флеш-памяти, мб | 128 | 128 | |
Количество портов коммутатора | 48 x Ethernet 1 Гбит/сек | 48 x Ethernet 1 Гбит/сек | |
Внутренняя пропускная способность, Гб/сек | 108 | 105 | |
Поддержка IPv6 | есть | есть | |
Возможность установки в стойку | есть | есть | |
Габариты, мм | 45 х 368 х 445 | 45 х 358 х 445 |
Сравнивая из двух схожих по техническим характеристикам коммутаторов, выбираем D-Link DES-1210, так как его стоимость ниже конкурента Cisco WS-C2960X-24PD-L :

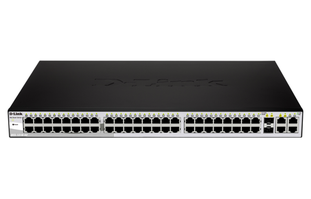

Рисунок 2.8. -Коммутатор D-Link DES-1210
Серия коммутаторов D-Link DES-1210 включает в себя коммутаторы WebSmart следующего поколения. Оснащенные 48 портами 10/100 Мбит/с, 2 портами 10/100/1000 BASE-T и 2 комбо-портами 10/100/1000 BASE-T/SFP, коммутаторы данной серии объединяют в себе функции расширенного управления и безопасности, обеспечивающих лучшую производительность и масштабируемость.
2.5 Расчет длины элементов кабельной системы
Кабель медный витая пара FTP Cat5e 4pairs 0.50mm 100% CU, 305m indoor.
Экранированная (FTP), медная, 4 парная витая пара SBSCABLE категории 5е, для прокладки внутри помещений.
Описание:
-
Кабель витая пара SBS CABLE категории 5e для монтажа локальных компьютерных сетей
-
Отвечает стандартам:ULSubject 444, EIA/TIA 568B.2-10& ISO/IEC 11801
-
Используется медный проводник, цветовая кодировка пар и разрывная нить
-
Оболочка из поливинилхлорида (PVC), цвет серый
-
У
паковывается бухтами свободной намотки по 305 метров в фирменные картонные коробки
Рисунок 2.5 - Витая пара
Таблица 2.5 - Конструкция кабеля
Конструкция: | ||
Структура | Тип | экранированный FTP |
Количество пар | 2 пары с различным шагом скрутки | |
Размер проводника (мм) | 0.50 (24AWG) | |
Одножильный или многожильный | одножильный | |
Изоляция | Материал | полиэтилен высокой плотности (HDPE) |
Размер (мм) | 0.9 | |
Цветовая кодировка | 1. Бело-голубой& голубой | |
2. Бело-оранжевый& оранжевый | ||
3. Бело-зеленый& зеленый | ||
4. Бело-коричнвый& коричневый | ||
Экран | Индивидуальный (материал) | отсутствует |
Общий (материал) | Алюминиевая фольга на полиэфирной подложке |
Нагрузка на сеть и число розеток распределено равномерно. Так же в коридоре учреждении присутствуют фальш-потолки. Поэтому прокладку в коридорах от закладной трубы целесообразно осуществить по проволочному лотку.
Для расчетов габаритов проволочного лотка принимаем диаметр горизонтального кабеля категории 5е равным 5 мм, из этого следует что площадь поперечного сечения составляет 20 мм2. Коэффициент использования площади примем равным Кисп.=50%, а коэффициент заполнения средним по стандарту TIA/ EIA-569-A и равным Кзаполн.=50%. При данной степени заполнения имеется возможность расширения кабельной системы, а также упрощается эксплуатация.
Таблица 2.6 - Определение габаритов проволочных лотков
Этаж | 1 | 2 | 3 | 4 |
Количество горизонтальных кабелей | 14( 1 этаж) | 15(2 этаж ) | 43(3этаж) | 13 |
Требуемая площадь | 1099 | 1177 | 3375 | 1020 |
Габаритные размеры лотков, мм | 100х400 | 100х400 | 100х400 | 100х400 |
Переход кабеля с первого этажа на второй, третий и четвертый осуществляется по закладной пластиковой трубе. Параметры трубы выбираются согласно отраслевым нормам [ОСТН-600-93]. Труба не должна иметь более 2-х изгибов при угле поворота не более 900. В процессе монтажа закладных труб в них остаются протяжки из стальной проволоки. Внутренняя поверхность трубы не должна иметь острых кромок и заусенцев. На концах труб необходимо установить оконцеватели-втулки. Необходимо протянуть 8кабелей, диаметр которых примерно составляет 5 мм, исходя из норм выберем внутренний диаметр трубы 75 мм. Высота этажа цокольного этажа составляет 3,47 м, высота остальных этажей 3,27 м, межэтажное перекрытие 0,3 м, следовательно, длина трубы с запасом 10 % составит 16 метров. Пробой межэтажного перекрытия целесообразно сделать в помещениях кроссовых этажа.
Так же для завода кабеля в рабочие кабинеты будем использовать закладные трубы. Необходимо протянуть от 1-16 кабелей диаметром 5 мм через стены, общей толщиной 34 метра. Для этого будем использовать закладные пластиковые трубы d=25 мм.
3. РАСЧЕТ ХАРАКТЕРИСТИК СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ
3.1 Расчёт размера видеоархива
Для того, что бы определить размер архива или суммарный объем жестких дисков требуемый для хранения архива системы видеонаблюдения первым делом необходимо определится с кодеком сжатия. Именно от него будет зависеть размер архива. Для расчета объема видеоархива и оценки сетевого трафика, в минимальном объеме требуется указать следующие параметры:
– Разрешение камеры из списка в столбце Разрешение.
– Скорость видеопотока (число кадров в секунду).
– Количество камер с вышеуказанными параметрами.
– Длительность хранения видеозаписей в днях.
При этом будет рассчитан и отображен в текущей строчке сетевой Трафик, Мб/с и размер видеоархива для хранения видеозаписей данной группы камер Объем, Гб. Дополнительно будет отображен битрейт каждой камеры, и средний Размер Кадра, Кб.
Разные кодеки имеют разную степень сжатия информации исходного файла. Основные кодеки применяемые в системах видеонаблюдения: H.264, MJPEG, MPEG4, MotionWavelet, JPEG2000, MxPEG.
Вначале определим размер несжатого кадра изображения:
Для IP-камеры Axis M1144-L
Размер несжатого кадра это произведение ширины и высоты изображения в пикселях умноженное на глубину цвета.
1280∙800= 1024000 пикселей;
Глубина цвета задаётся количеством битов, используемым для кодирования цвета точки. Современные видеокамеры отображают изображение с глубиной 24 бита.
1024000 ∙ 24 = 24576000 бита;
Переведём наше значении в кбайт, т.к. 1байт равен 8бит, а 1 килобайт равен 1024 байта, то получаем
кБайт;
Выбираем темп записи на камеру 10кБит/с, количество часов записи в сутки выбираем 24ч., количество видеокамер , количество суток записи 7 дней.
Рассчитываем ёмкость жёстких дисков для камер №1-4:
-
Умножаем сжатый кадр с количеством кадров в секунду и умножаем на
количество секунд в часе. Получим требуемое место на жестком диске для записи одной видеокамеры в течении 1 часа.
