1. Определить, какую именно задачу предстоит решить IP-камере: требуется ли детализация изображения или достаточно общего обзора объекта;

2. Комплектация камеры в соответствии с местом, где она будет установлена – в помещении или на улице, требуется ли антивандальная или термозащита;

3. Освещенность объекта, на котором планируется установка камеры и подбор камер с соответствующей чувствительностью;

4. Светочувствительная матрица – в зависимости от места установки и освещенности объекта выбирайте камеру с матрицей CCD или CMOS, но предварительно проконсультируйтесь со специалистом;

5. Крайне важно правильно подобрать качественный объектив. Здесь также потребуется помощь специалиста по установке и монтажу систем видеонаблюдения;

6. Кодирование. Если стоит задача покадровой передачи изображения, то стоит выбрать MJPEG кодировку. Во всех остальных случаях следует использовать стандарт Н.264;

7. Настройка камеры – баланс белого, яркость и контрастность, а также возможность удаленных настроек.

Кроме того, при подборе IP-камер важное место занимает программное обеспечение (которое определяет надежность и стабильность работы системы видеонаблюдения), количество одновременно работающих камер, возможность удаленного подключения к серверу с архивом.

Если IP-видео должно передаваться по сети Интернет, то стоит предусмотреть возможность внесения регулировок для оптимизации качества под определенную скорость передачи. Бывают ситуации, когда на некоторых объектах отсутствуют линии связи - здесь подойдет IP-видеосистема на основе беспроводного WiFi, в том числе с возможностью удаленного доступа, управления, настройки маршрутов (для поворотных камер) и корректировки системы в целом.

2.2 Способы установки и подключения видеокамер

Видеонаблюдение может применяться в различных целях:

- наблюдение за периметром здания;

- удаленное наблюдение за загородными домами, гаражами т.д.;

- контроль событий происходящих в жилых помещениях: наблюдение за детьми, определение причин сработавшей сигнализации и т.д.;

- видеоархив может стать ценной уликой при совершении преступления.

При наблюдении за входамивнутри здания камеры обычно крепятся напротиввхода для увеличения угла обзора.

Рассмотрим несколько вариантов подключения IP-камер.

В самом простом случае IP-камеру можно просто подключить к компьютеру или ноутбуку, оснащенному сетевой картой. Соответственно, для коммутации этих двух устройств понадобится специальный кабель и разъемы. В качестве соединительного кабеля, как и при прокладке любой небольшой локальной сети, применяется «витая пара», а в качестве разъемов используются штекеры RJ-45.

Видеокамеру необходимо соединить с сетевой картой компьютера и в соответствии с руководством пользователя назначить ей IP-адрес. Теперь осталось выяснить, как же с нее можно получать видеоинформацию.

Практически все сетевые видеокамеры обладают очень полезной встроенной функцией «веб-сервер». Фактически, это набор аппаратного и программного обеспечения, который позволяет пользователю изменять настройки конкретной видеокамеры, просматривать видео в режиме реального времени, устанавливать настройки безопасности, осуществлять простым движением мышки поворот видеокамеры и т.д. Все, что надо, для того чтобы обратиться к веб-серверу, это знать IP-адрес видеокамеры, который вводится в адресную строку интернет браузера (InternetExplorer, Opera, FireFox и т.д.) и пройти стандартную аутентификацию пользователя, введя логин и пароль.

Вторым способом как просмотра, так и сохранения информации является установка на компьютер специализированного программного обеспечения, которое может поставляться в комплекте с видеокамерой.

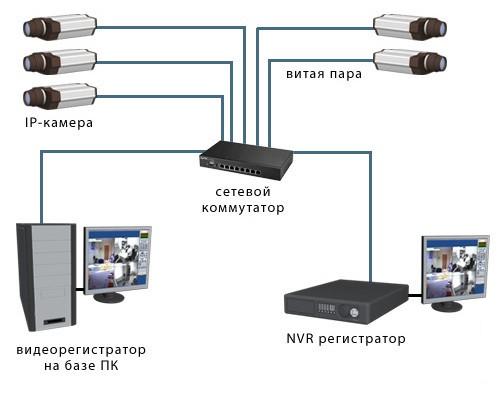

Недостатком вышерассмотренного подключения является то, что вся сеть состоит только из одной камеры и компьютера. Для того чтобы иметь возможность подключить большее количество устройств, необходимо приобрести сетевой коммутатор. К примеру, 8-портового варианта хватит для подключения нескольких видеокамер, NVR-регистратора и нескольких компьютеров. Коммутация всех устройств осуществляется при помощи «прямого» патч-корда, а настройка производится в соответствии с руководством по эксплуатации. На рисунке 2.2 приведена схема многокамерной видеосети.

Рисунок 2.2– Подключение видеосистемы

Если с передачей видеосигнала вопрос решен, то обеспечение камер энергопитанием остается нерешенной задачей. Для подачи питающего напряжения, в основном, применяются два варианта. Первый, точно такой же, как и у аналоговых камер. От блока питания до видеокамеры необходимо протянуть провод, по которому и будет подаваться питающее напряжение. Второй – это использование технологии PoE (PowerОverEthernet), которую должна поддерживать как видеокамера, так и сетевой коммутатор. В этом случае электрическая энергия будет передаваться по сетевому кабелю и никаких дополнительных проводов прокладывать не придется.

2.3 Разработка подсети передачи сигналов видеонаблюдения

Видеонаблюдение должно охватывать основные входы в здание, не контролируя рабочие места. В итоге для организации системы видеонаблюдения потребуется 4 видеокамеры внутреннего размещения. Они соединены по топологии «Звезда», а данные перенаправляются в видеоархив расположенный в кроссовой здания.

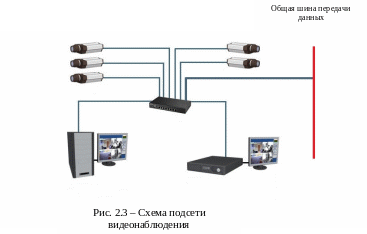

Проектируемая подсеть видеонаблюдения является звездной топологией ответвления от общей шины передачи данных, проложенной по зданию. Схема подсети видеонаблюдения приведена на рис. 2.3.

2.4 Выбор оборудования

При выборе оборудования для систем видеонаблюдения необходимо сравнить характеристики различных вариантов для нахождения приборов, оптимальных по соотношению цены и требуемого качества функционирования. Сравнение систем видеонаблюдения помогает выявить конкурентные преимущества отдельно взятого оборудования.

При сравнении цифровых видеокамер используются не только заявленные характеристики, но и те, что можем измерить, например чувствительность. Это параметр, достоверность которого в спецификации видеокамеры наиболее низка. С разрешением проще: сравнивая две CMOS IP камеры с одинаковым разрешением, можно вполне доверять тому, что написано в спецификации.

Для системы видеонаблюдения подходят две камеры с похожими техническими характеристиками: AXIS M1143-L и Sarmatt SR-ID25V3986PIR.

Таблица 2.4 - Сравнительная техническая характеристика видеокамер

Так как среднерыночная стоимость видеокамеры AXIS M1143-L ниже, выбираем для нашей системы этот вид оборудования. Внешний вид камеры приведен на рисунке 2.4.

Рисунок 2.4 IP-камера Axis M1144-L

Сетевая камера AXIS M1143-L является доступной и компактной фиксированной камерой, она подходит для магазинов, ресторанов, гостиниц и офисов или для других мест, где требуется круглосуточное наблюдение.

Особенности IP камеры AXIS M1144-L:

- Отличное качество изображения при разрешении HDTV 720p/1 мегапиксель;

- Круглосуточное видеонаблюдение;

- Встроенные инфракрасные светодиоды;

- Локальная встроенная память;

- Стандарты H.264 и MotionJPEG;

- ТехнологияпитанияPowerОverEthernet;

- Поддержка ввода-вывода;

- Дискретная встроенная инфракрасная светодиодная подсветка IR-LED.

Камера AXIS M1144-L с компактной конструкцией включает встроенную ИК-подсветку для оптимального видеонаблюдения и днем, и ночью. Благодаря высокой эффективности и дискретной интеграции ИК-светодиодов, камера обеспечивает автоматическое освещение сцены в полной темноте в том случае, если наступит ожидаемое событие или по запросу пользователя. Камера обеспечивает регулируемую инфракрасную светодиодную ИК-подсветку и идеально подходит для обнаружения объектов на расстоянии до 15 метров.

Локальная запись данных Edgestorage для надежных систем видеонаблюдения

Камера AXIS M1144-L предлагает поддержку для локальной записи данных, которая позволяет записывать видео непосредственно на запоминающее устройство, такое как карты SD/SDHC, создавая тем самым гибкую и надежную систему видеонаблюдения.

Технология PoweroverEthernet обеспечивает питание камеры через сеть, что избавляет от необходимости использовать кабели питания и снижает затраты на подключение.

Другие возможности IP камеры AXIS M1144-L обеспечение сетевой безопасности благодаря многоуровневому доступу с использованием пароля, фильтрации IP-адресов, шифрованию по протоколу HTTPS и проверке прав доступа по протоколу IEEE 802.1X

Поддерживает стандарт QualityofService (QoS) который позволяет обеспечить необходимую для потокового видео полосу пропускания и передачу команд управления по сети.

Поддерживает протокол IP версии 6 (IPv6) в добавление к IP версии 4 (IPv4)

Открытый Прикладной программный интерфейс (API) для интеграции программного обеспечения, включая VAPIX® компании AxisCommunications.

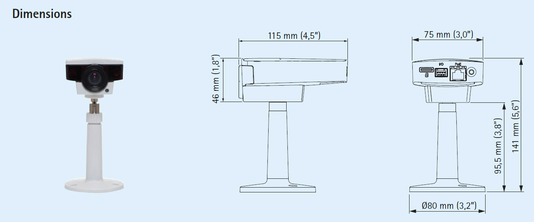

Рисунок 2.4. -камера AXIS M1144-L вид в разрезе

Для построения эффективной сети видеонаблюдения выбираем видеосервер, для этого делаем сравнительную характеристику двух схожих по параметрам видеосерверов:

Таблица 2.5 - Сравнительная характеристика видеосерверов

Характеристики
