Рисунок 4.7 - Неуправляемый коммутатор D-linkDES-1050G
Неуправляемый коммутатор DES-1050G с высокой плотностью портов 10/100Мбит/с Ethernet идеально подходит для эффективного по стоимости подключения рабочих групп. Снабженный 48 портами 10/100 Мбит/с Ethernet, 2 комбо портами 10/100/1000BASE-T/SFP и выполненный в плоском металлическом корпусе для монтажа в стандартную стойку, этот коммутатор обеспечивает недорогое подключение до 48 рабочих станций и 2 гигабитных соединения по витой паре или волоконно-оптическому кабелю.
Все 48 портов 10/100Base-TX коммутатора DES-1050G являются plug-and-play и поддерживают автоматическое определение скорости и полярности MDI/MDIX. Поэтому DES-1050G обеспечивает простое и недорогое решение по подключению до 48 компьютеров.
Коммутатор снабжен 2 комбо портами для подключения к серверам по витой паре или к магистральным коммутаторам с использованием волоконно-оптического кабеля. Использование существующей витой пары категории 5 в качестве среды передачи позволяет сразу же подключить серверы к портам Gigabit Ethernet, не требуя прокладки нового оптического кабеля. Данные порты поддерживают автосогласование скоростей 10/100/1000 Мбит/с и автоопределение. С помощью этих портов можно также соединить несколько коммутаторов вместе с целью увеличения количества портов, предназначенных для сетевых подключений.
Теперь так же необходимо выбрать патч панель на 48 портов. Подойдет патч панель Neomax EPLH480X 19" на 48 портов для кабеля UTP RJ45 Категория 5Е 2U Dual IDC.

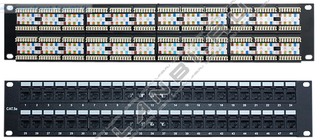

Рисунок 4.8 - Патч панельNeomax EPLH480X 19" на 48 портов
Предприятия сталкиваются с постоянно растущей потребностью в сохранении целостности данных и их совместном использовании. Поэтому существует необходимость размещения сетевого накопителя, для хранения и обмена данными внутри сети. Унифицированный сетевой сетевой накопитель NAS/iSCSI DNS-1560-04, монтируемый в стойку, предназначен для сегмента SMB и является решением, которое удовлетворяет растущие требования к хранению данных и предоставляет множество опций для управления файлами и обеспечения их безопасности. Сетевой накопитель имеет 4 отсека для жестких дисков, 2 порта 10/100/1000Base-T, 2 USB-портами и 1 портом VGA.
Таблица 4.5.– Сравнительная характеристика сетевых накопителей
Сетевые накопители | |||
Технические характеристики | DNS-1560-04 | TS-469 Pro QNAP | |
Количество слотов для HDD | 4 x 2,5"/3,5" SATA III | 4 x 2,5"/3,5" SATA III | |
Порты USB | 2 x USB 3.0 и 5 x USB 2.0 | 4 x USB 2.0 | |
Память FLASH | 512 Мб | 512 Мб | |
Память ОЗУ | 1 Гб | 1 Гб | |
Емкость хранилища | 16 Тб | 8 Тб | |
Процессор | Intel Core i5-4460 Processor (6M Cache, up to 3.40 GHz) | Intel Dual Core Atom 2.13 ГГц | |
Тип питания | AC 100-240В | AC 220-240В | |
Исполнение | настольное | настольное |
DNS-1560-04 предоставляет целый ряд опций резервного копирования, позволяющих администраторам и пользователям выбирать способ, время и место хранения данных. Кроме того, пользователи могут создать снапшот тома, использовать облачное хранилище Amazon S3 или сохранять резервные копии на другом унифицированном хранилище.
Рисунок 4.9 - Сетевой накопитель DNS-1560-04
С учетом того, что в ходе проектирования не было поставлено задачи рассчитать количество обрабатываемой информации, то количество и объем жестких дисков, монтируемых в сетевое хранилище, будет определяться компетентными работниками в учреждении.
4.4 Расчет длины элементов кабельной системы
Кабели подсистемы внутренних магистралей связывают между собой коммутационное оборудование, установленное в помещениях кроссовых и аппаратной. Согласно исходным данным по этим кабелям передаются в основном информационные потоки, создаваемые сетевой аппаратурой ЛВС и информационные сигналы камер видеонаблюдения. Исходя из указанного обстоятельства, с учетом принятого принципа многоточечного администрирования будем прокладывать в подсистеме внутренних магистралей уже выбранные кабели UTP категории 5е.
Длины отдельных магистральных кабелей с указанием их идентификаторов, полученные в результате расчета, приведены в таблице 4.2. Общий расход кабеля находится суммированием соответствующих значений в колонке 3 этой таблицы.
Для расчета потребности кабеля СПД можно использовать два метода: метод суммирования и эмпирический (статистический) метод.
Метод суммирования заключается в подсчёте длины трассы каждого горизонтального кабеля с последующим сложением этих длин. К полученному результату добавляется технологический запас величиной до 10%, а также запас для выполнения разделки в розетках. Достоинством рассматриваемого метода является высокая точность. Однако при отсутствии средств автоматизации и проектировании СКС с большим количеством портов такой подход оказывается чрезмерно трудоёмким, поэтому для расчёта длины кабеля был применён второй способ. Его сущность заключается в применении для подсчёта общей длины горизонтального кабеля, затрачиваемого на реализацию конкретной кабельной системы, обобщённой эмпирической формулы. На основании сделанных предположений общая длина горизонтальной кабельной трассы i-ого этажа принимается равной:
(4.4)
где – максимальная длина кабельной трассы i-ого этажа от коммутационного элемента до телекоммуникационной розетки, рассчитанная с учётом особенностей прокладки кабеля согласно планам и чертежам здания;
– минимальная длина кабельной трассы i-ого этажа от коммутационного элемента до телекоммуникационной розетки, рассчитанная с учётом особенностей прокладки кабеля согласно планам и чертежам здания;
– коэффициент технологического запаса, равен 1,1 (10%);
– запас для выполнения разделки кабеля, для витой пары равен 0,3 м, для оптического волокна – 1 м;
– количество телекоммуникационных розеток на i-ом этаже.
Таблица 4.4 – Затраты кабеля на вывод из кроссовой или аппаратной в расчете на 1 рабочее место
Участок кабельной трассы | Длина, м с учетом 10% запаса |
Подъем в монтажном шкафу, включая запасы на разделку | 1,5 |
Участок от шкафа до перехода в техническое помещение | 2 |
Подъем до кабельного лотка в техническом помещении | 2,2 |
Выход из технического помещения | 0,7 |
Ввод в комнату | 0,7 |
Спуск к розетке | 2,2 |
Итого | 9,3 |
Рассчитаем длину кабеля, требуемой для линии ЛВС:
Для первого этажа:
Для второго этажа:
Для третьего этажа:
Для четвертого этажа:
Суммарная длина кабеля для СПД будет рассчитана по формуле 3.2:
(4.5)
858,8 м
Таким образом, было рассчитано количество кабеля для СПД и оно составляет 858,8 метра. Количество коробок уже выбранного кабеля можно будет найти, рассчитав длину магистральных кабелей.
Кабели подсистемы внутренних магистралей связывают между собой коммутационное оборудование, установленное в помещениях кроссовых и аппаратной. Согласно исходным данным по этим кабелям передаются в основном информационные потоки, создаваемые сетевой аппаратурой СПД и информационные сигналы камер видеонаблюдения. Исходя из указанного обстоятельства, с учетом принятого принципа многоточечного администрирования будем прокладывать в подсистеме внутренних магистралей уже выбранные кабели UTP категории 5е.
Длины отдельных магистральных кабелей с указанием их идентификаторов, полученные в результате расчета, приведены в таблице 3.6. Общий расход кабеля находится суммированием соответствующих значений в колонке 3 этой таблицы.
Таблица 4.2 - К расчету длины магистральных кабелей
Участок кабельной трассы | Расстояние между активным сетевым оборудованием | Длина кабеля с учетом запаса 10% |
Аппаратная – кроссовая1 этажа | 4,5 метра | 4,95 метра |
Аппаратная – кроссовая2 этажа | 8 метров | 8,8 метров |
Аппаратная – кроссовая3 этажа | 11,5 метров | 12,65 метров |
Аппаратная – кроссовая4 этажа | 10,5 метров | 11,55 метров |
Суммируя полученные значения, получаем требуемое количество кабеля для реализации подсистемы внутренней магистрали проектируемой кабельной проводки 37,95 м.
Теперь можно рассчитать количество коробок кабеля UTP-5Ecat.4pair 24 AWG производителя Netlan для горизонтальной и магистральной подсистем по формуле 4.2:
(4.2)
где K – количество коробок кабеля, шт;
L – длина, прокладываемого кабеля, м;
Lk – длина кабеля в коробке, 305 м.
= 3 коробки
Таким образом, было рассчитано количество коробок кабеля Netlan для горизонтальной и внутренней прокладки кабеля сети СПД.
-
Проектирование конструктивных элементов
Согласно международному стандарту IEC-297-1, закрытый монтажный конструктив выполняется в форме шкафа и может иметь глубину 600, 700, 800 и 900 мм. Для ширины нормируются те же значения с добавлением еще одного размера - 1000 мм. Практика реализации проектов показывает наибольшую популярность использования значений 600 и 800 мм. В процессе проектирования оборудования СКС, устанавливаемого в технических помещениях или их аналогах, наряду с определением высоты монтажного конструктива решается также задача выбора ширины и высоты этого вида оборудования.
Оборудование СКС и активные устройства СПД размещаются в закрытых монтажных шкафах. В соответствии с решениями, принятыми в телекоммуникационной фазе проектирования, были выбраны два типа монтажных конструктивов, для размещения оборудования коллективного пользования: напольный шкаф 18 U и настенный шкаф 12 U. Шкафы имеют ширину 600 мм и 592 мм.
Номинальную глубину монтажных шкафов выберем равной 600 мм. Базовая комплектация напольного монтажного шкафа серии TLK серии PRACTICAL 18Uприведена в таблице 4.5.
Таблица 4.5 Базовая комплектация монтажного шкафа TLK серии PRACTICAL 18U
Базовая комплектация | Количество |
Шкаф | 1 шт. |
Направляющие 19 | 4 шт. |
Провода заземления | 13 шт. |
Дверь передняя с ручкой и замком | 1 шт. |
Дверь задняя с замком | 1 шт. |
Боковые стенки с замками | 2 шт. |
Ключи | 13 шт. |
Инструмент для сборки | 1 компл. |
Руководство по эксплуатации | 1 шт. |
Крепеж под заглушки, отсутствующие в базовой комплектации шкафа | 1 компл. |
Базовая комплектация настенного монтажного шкафа серии TLK серии PRACTICAL 12Uприведена в таблице 3.12.
Таблица 3.12 Базовая комплектация монтажного шкафа TLK серии PRACTICAL 12U
Базовая комплектация | Количество |
Шкаф | 1 шт. |
Направляющие 19 | 2 шт. |
Выламываемы заглушки кабельных вводов | 2 шт. |
Дверь с замком | 1 шт. |
Ключи | 2 шт. |
Руководство по эксплуатации | 1 шт. |
5 РАСЧЕТ НАДЕЖНОСТИ СИСТЕМЫ
5.1 Основные положения
Свойство системы или элемента обеспечивать нормальное выполнение заданных функций, т.е. работать в течение определенного времени с сохранением первоначальных технических характеристик в пределах заданных допусков, называют надежностью. Это свойство включает в себя безотказность, ремонтопригодность и долговечность.
