ВВЕДЕНИЕ

Потребность в общении, в хранении и передаче информации возникла и развивалась совместно с развитием социального общества. Сегодня можно утверждать, что информационная сфера деятельности человека является главным фактором интеллектуальной, экономической, промышленной и многих других возможностей человечества.

Связь является одной из наиболее динамично развивающихся отраслей сферы услуг. Средние темпы ее роста составляют 18,2% в год по объему оказанных услуг, 19% в год по приросту основных фондов.

Одним из основных направлений совершенствования систем связи в развитых странах является обеспечение передачи всех видов информации в преобразованном цифровом виде. Цифровые системы связи обладают большими преимуществами при создании глобальных систем связи.

Основные технологические тенденции развития связи:

• развитие концепции «транспортная сеть - сеть доступа»;

• внедрение высокоскоростных ВОЛП на транспортной сети;

• внедрение на сети кольцевых структур;

• внедрение на транспортной сети асинхронного способа переноса сообщений (ATM) и синхронной цифровой иерархии (SDH);

• комбинированное применение проводных абонентских линий (медный и оптический кабели) и радиолиний (сотовая и спутниковая связь);

• развитие службы мультимедиа;

• развитие услуг сотовой связи;

• создание интеллектуальных сетей;

• уровень проникновения услуг ШПД (широкополосный доступ) в мире должен достичь 60%.

Абонентская база услуг высокоскоростного доступа по-прежнему растет высокими темпами благодаря активному внедрению перспективных оптических технологий ШПД, таких как xPON и Ethernet, FTTH.

Целью данной выпускной квалификационной работы является проектирование телекоммуникационной сети широкополосного доступа в жилом районе г. Пушкин. Исходными данными для выполнения работы являются технические требования заказчика и технические паспорта зданий жилого района.

1 ОСНОВНЫЕ СВЕДЕНИЯ О СЕТЯХ СВЯЗИ И УСТРОЙСТВА СКС

1.1 Структурированная кабельная система

1.1.1 Основные понятия

Структурированная кабельная система (СКС) - это универсальная кабельная система одного здания либо группы зданий, предназначенная для использования довольно длительный период времени без реструктуризации. СКС предполагает замену собой всей кабельной системы здания и систем зданий.

Универсальность СКС подразумевает использование ее для различных систем:

• компьютерная сеть;

• телефонная сеть;

• пожарная сигнализация;

• охранная система;

• прочие.

Такая кабельная система не зависит от оконечного оборудования, что позволяет организовать гибкую коммуникационную инфраструктуру предприятия. Структурированная кабельная система - это совокупность пассивного коммуникационного оборудования (рис. 1.1):

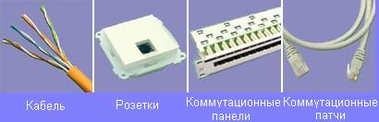

Рисунок 1.1 – Пассивное коммуникационное оборудование.

Кабель - конструкция из одного или нескольких изолированных друг от друга проводников (жил), или оптических волокон, заключённых в оболочку. В СКС чаще всего используется такой вид кабеля, как витая пара. Витая пара - это вид кабеля, использующий скрученные попарно изолированные проводники.

Розетки - этот компонент применяют как точки входа в кабельную сеть здания.

Коммутационные панели - представляют собой панели с множеством соединительных разъёмов, расположенных на лицевой стороне панели.

Коммутационные шнуры - используются для подключения офисного оборудования в кабельную сеть здания, организации структуры кабельной системы в центрах коммутации.

1.1.2 Основные признаки СКС

Избыточность. Принцип избыточности предполагает, что размещение информационных розеток определяется не размещением сотрудников и офисной мебели, а площадью и топологией помещений, поэтому при перепланировке легко совершать перемещение сотрудников и формировать новые рабочие места. При этом не происходит длительной задержки работы офиса, т.к. изменений в кабельной системе не требуется.

Структуризация. Структуризация - это разъединение кабельной инфраструктуры на раздельные, независимые части (подсистемы), выполняющие определенные функции и оснащенные стандартизованными интерфейсами. Средствами переключения создаются необходимые структуры. СКС проектируется без привязки к определенному типу кабеля или оборудования.

Универсальность. СКС не привязывается к конкретным сетевым технологиям, а создается с определенными техническими характеристиками, заданными в стандартах. Соответственно, систему можно использовать для передачи данных различных приложений.

1.1.3 Принцип построения СКС

СКС - охватывает все пространство здания, соединяет все точки средств передачи информации, такие как компьютеры, телефоны, датчики охранной и пожарной сигнализации, системы видеонаблюдения и контроля доступа. Все эти средства снабжаются индивидуальной точкой входа в общую систему здания. Линии, отдельные для каждой информационной розетки, связывают точки входа с коммутационным центром этажа, образуя горизонтальную кабельную подсистему. Все этажные коммутационные узлы специальными магистралями объединяются в коммутационном центре здания. Сюда же подводятся внешние кабельные магистрали для подключения здания к глобальным информационным ресурсам, таким как телефония, интернет и т.п. Топология СКС — «иерархическая звезда», допускающая дополнительные соединения распределительных пунктов одного уровня. Такая топология позволяет надежно управлять всей системой здания, обеспечивает гибкость и простоту системы, а так же ее унифицируемость.

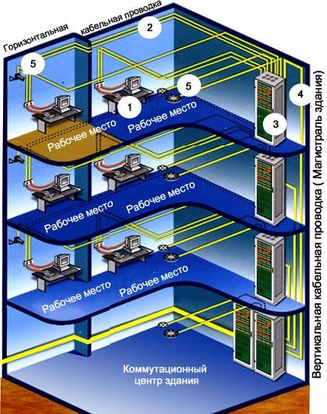

Рисунок 1.2 – Структурированная кабельная система

1 - Оргтехника - компьютер, телефон, факс и другое периферийное оборудование.

2 - Кабельная проводка - прокладывается по закладным каналам внутри стен, по декоративным кабельным коробам внутри помещений, по лоткам под фальш-полами или за фальш-потолками.

3 - Коммутационный узел - предназначен для монтажа и использования коммутационного оборудования кабельной системы, для централизации внешних и внутренних кабельных входов, для соединения кабельной системы с активным сетевым или иным оборудованием.

4 - Вертикальная кабельная проводка

5 - Служебные технические средства

Рабочее место - область, где установлены технические средства пользователя, подключенные к кабельной сети здания. Рабочее место оснащается не менее чем двумя информационными розетками, так как типичное офисное рабочее место минимально содержит компьютер пользователя и его телефон. Для их подключения к СКС используются розетки со стандартизированным разъемом RJ-45 и коммутационные шнуры длиной 1 - 5 метров.

Горизонтальная кабельная проводка - кабельные линии, соединяющие рабочее место с коммутационным узлом этажа. Горизонтальная кабельная проводка, на основе медных проводников, использует четырехпарный одножильный кабель в различном исполнении. В обычных условиях применяются неэкранированный, а при повышенных требованиях к электромагнитному излучению, совместимости или конфиденциальности - экранированный кабель. В некоторых случаях в качестве горизонтальной кабельной системы возможно использование оптоволоконного кабеля, обеспечивая повышенную защиту от электромагнитного излучения и защиту от несанкционированного доступа.

Коммутационный узел этажа - область, в которой сходятся линии горизонтальной кабельной проводки, размещается коммутационное оборудование и выполняется администрирование кабельной системы этажа. Под администрированием понимается внесение изменений и дополнений в имеющиеся конфигурации. Основой таких центров являются патч и кросс-панели. Для удобства монтажа и работы, коммутационное оборудование размещают в специальных шкафах и стойках, к которым подводятся все кабельные линии. Шкафы также выполняют функцию ограничения доступа к коммутационному оборудованию.

Вертикальная кабельная проводка - связывает между собой этажи здания или разнесенные помещения, находящиеся в пределах одного здания.

Магистральная подсистема - подсистема комплекса зданий, которая может строиться из медного и/или оптоволоконного типов кабеля, и которая связывает кабельные системы зданий.

В каждом отдельном здании в общем случае присутствуют три подсистемы СКС: вертикальная кабельная подсистема, горизонтальная кабельная подсистема и подсистема рабочих мест. Для достаточно крупных зданий, с большим количеством рабочих мест на этажах, все эти три подсистемы присутствуют в явном виде. Для относительно небольших зданий с ограниченным количеством рабочих мест рекомендуется организовывать один узел коммутации СКС, куда сходится вся горизонтальная кабельная разводка. В этом случае вертикальная кабельная подсистема может отсутствовать либо носить вырожденный характер, при котором вертикальная кабельная подсистема представляется совокупностью коммутационных шнуров, соединяющих порты "этажных" коммутаторов ЛВС (коммутаторов для подключений рабочих мест) с портами центрального (магистрального) коммутатора.

1.1.4 Требования при проектировании СКС

• СКС должна быть спроектирована с избыточностью по количеству подключений;

• Структурированная кабельная система должна быть выполнена в соответствии стандартам – международным, европейским, американским. Таким как ANSI/EIA/TIA 568, ANSI/EIA/TIA 569;

• Рабочее место должно иметь, как минимум, один разъем для подключения к ЛВС и один разъем для подключения к телефонной сети;

• СКС должна обеспечивать быструю перекоммутацию линий горизонтальной проводки и магистрали здания;

• Прокладку кабелей в коридорах должна осуществляться за фальшпотолком, если таковой имеется, а при его отсутствии - в специализированных кабель-каналах (коробах) или в существующих закладных; в рабочих помещениях подвод кабеля к рабочим местам производится в кабельканалах.

1.2 Среды передачи данных

В зависимости от среды передачи данных линии связи разделяются на следующие :

• кабельные (медные и волоконно-оптические);

• проводные (воздушные);

• радиоканалы наземной и спутниковой связи.

Области применения, а также достоинства и недостатки различных сред передачи данных представлены в таблице 1.1.

Таблица 1.1 – Сети различных сред передачи данных

Кабельные линии представляют собой довольно сложную конструкцию. Кабель состоит из проводников, заключенных в несколько слоев изоляции: электрической, электромагнитной, механической, а также, возможно, климатической. Кроме того, кабель может быть оснащен разъемами, позволяющими быстро выполнять присоединение к нему разнообразного оборудования. В компьютерных сетях применяются три основных типа кабеля: кабели на основе скрученных пар медных проводов, коаксиальные кабели с медной жилой, а также волоконно-оптические кабели.

Скрученная пара проводов называется витой парой (twisted pair). Витая пара бывает в экранированном варианте (STP), когда пара медных проводов обертывается в изоляционный экран, и неэкранированном (UTP), когда изоляционная обертка отсутствует. Скручивание проводов снижает влияние внешних помех на полезные сигналы, передаваемые по кабелю. Коаксиальный кабель (coaxial) имеет несимметричную конструкцию и состоит из внутренней медной жилы и оплетки, отъединенной от жилы слоем изоляции. Волоконно-оптический кабель (opticalfiber) состоит из тонких (5-60 микрон) волокон, по которым распространяются световые сигналы.

Проводные (воздушные) линии связи представляют собой провода без каких-либо изолирующих или экранирующих оплеток, проложенные между столбами и висящие в воздухе. Сегодня проводные линии связи быстро вытесняются кабельными.
