n - количество квартир лестничного пролета (4);

l - средняя длина личного абонентского ВОК (7 м);

H = 8,8 + 0,38 * 4 + 7 * 4 = 38,3 м.

Так как дом содержит двадцать пять лестничных пролетов (5 подъездов * 5 этажей), то общая длина абонентского ВОК для всего здания и технического запаса (3%) равна:

(H * n) * 1,03;

где n - количество лестничных пролетов здания;

(38,3 * 25) * 1,03 = 986,2 м.

Любой проект информационной сети должен предусматривать запас кабеля по длине на случай ремонта, аварии, или наращивания сети. Для расчета необходимо учесть параметры здания. Высота здания равна 17 м. (Высота этажа между перекрытиями составляет 2,9 м, высота подвала – 1,5 м; ширина межэтажных перекрытий равна 0,2 м.) Для домов такой этажности рекомендуется предусматривать на последних этажах здания эксплуатационный запас ВОК для вертикальной прокладки длиной 15-20 метров. Запас сматывается в бухту диаметром 0,25 м, которая укладывается в ОРК или слаботочную нишу и подвязывается к их металлическим конструкциям.

2.4 Комплектация оборудования всей сети

Так как объект работ (по адресу Ленинградская область, г. Пушкин, ул. Генерала Хазова, д. 26) является типовым зданием для данного жилого микрорайона, то структура построения сети домов по адресу ул. Генерала Хазова, д. 24 и ул. Генерала Хазова, д. 30 будет такая же.

Из расчета, проведенного в пункте 2.2 получено, что на дом 24 необходимо затратить: один ОРШ, двадцать пять ОРК и сплиттеров 1х4, два сплиттера 1х16, сто ОРА. В расчете длин ВОК, из пункта 2.3, получено необходимое количество распределительного кабеля - 303,4 метра и абонентского кабеля - 986,2 метра. Дома 24 и 26 аналогичны друг другу, поэтому количество затрачиваемого оборудования одинаково. Для дома 30 добавлено оборудование, устанавливаемое в один из подъездов, так как у этого здания строение на один подъезд больше, а именно еще пять ОРК и сплиттеров 1х4, один сплиттер 1х16, двадцать ОРА, 93 метра распределительного ВОК, 197,3 метра абонентского ВОК.

Количество необходимого оборудования для трех домов представлено в таблице 2.2.

Таблица 2.2 – Оборудование сети

2.5 Выбор оборудования

При проектировании сети необходимо учесть устанавливаемое оборудование. При выборе оборудования надо как можно тщательнее изучить предоставленный ассортимент. Нужные устройства должны отвечать всем необходимым критериям и особенностям сети. А также должен учитываться возможный прирост сети.

2.4.1 Выбор ОРШ

1. Шкаф оптический распределительный QODF-WF64-64SC-64SC (рис. 2.8) предназначен для сопряжения магистрального и распределительного участка сети PON и выполняет следующие функции;

Рисунок 2.8 – Шкаф QODF-WF64-64SC-64SC.

• Терминация оптических волокон магистрального кабеля

• Терминация оптических волокон распределительного кабеля

• Разъемное соединение волокон магистрального кабеля с входами сплиттеров, разъемное соединение волокон распределительного кабеля с выходами сплиттеров.

ОРШ содержит:

• Оптические модули для разварки магистрального и распределительного кабелей.

• Оптический сплиттер 1:32 с разъемами SC-APC на концах.

• Кабельные органайзеры для укладки запаса модулей кабелей ОК.

• Обеспечивается допустимый радиус изгиба в процессе монтажа и эксплуатации.

• Парковочные места на емкость одного сплиттера.

• Органайзер размещения оптических сплиттеров.

2. Шкафы кроссовые оптические настенные пылевлагозащищенные ШКОН-КПВ (рис. 2.9) предназначены для размещения в жилых домах при строительстве сетей абонентского доступа по технологии «волокно-в-квартиру», FTTH/PON. Защищенное исполнение позволяет размещать их как непосредственно в подъезде, так и в подвалах, технических этажах или на чердаках.

Для рассматриваемого в данном проекте дома можно использовать ОРШ-ШКОН-КПВ-96.

Таблица 2.3 – Технические характеристики ШКОН-КПВ-96

Кроссы ШКОН-КПВ отличаются компактными размерами, а также удобством монтажа и обслуживания оптических волокон. Линейка шкафов ШКОН-КПВ включает изделия номинальной ёмкостью от 48 до 640 стандартных портов (соединители FC или SC), при использовании малогабаритных соединителей (LC) ёмкость может быть удвоена.

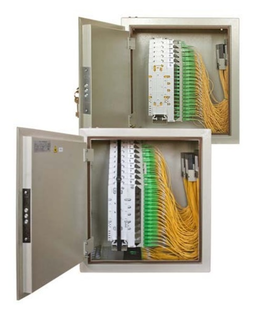

Рисунок 2.9 – Шкаф ШКОН-КПВ.

Конструктивной особенностью кроссов является то, что монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовый блок. Оптические кабели разделываются и фиксируются в зоне ввода. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий модуль.

3. БОН-ПР 128(192) (рис. 2.10).

Бокс оптический настенный предназначен для подключения абонентов в распределительных сетях FTTH (в частности на сетях PON). Используются в качестве подъездных шкафов и обеспечивают подключение до 128 абонентов.

Рисунок 2.10 – Бокс БОН-ПР 128(192).

Особенности конструкции:

• легкий доступ при эксплуатации

• малогабаритный корпус, одновременно выполняющий функцию модуля сращивания (сплайс-кассеты)

• сменная, легко заменяемая панель, обеспечивающая установку адаптеров (розеток) различных типов: FC, FC-D, ST, SC, LC

• предусмотрено место для выкладки запаса оптических модулей и оптических шнуров

• ввод кабеля: сверху и снизу

• 2 кабельных ввода, защищенные гофрированными втулками позволяют вводить кабели диаметром до 20 мм с заземлением и фиксацией центрального силового элемента оптического кабеля

Компания "ЛенТелефонСтрой" чаще всего использует распределительные шкафы марки ШКОН-КПВ, поэтому в данном проекте используется ОРШ-ШКОН-КПВ-96.

2.4.2 Выбор ОРК

1. Коробки распределительные телекоммуникационные оптические КРТО-8-SC (рис. 2.11) предназначены для использования в качестве волоконно-оптического кросса малой емкости, устанавливаемого внутри помещений. Конструкция КРТО-8 позволяет подключать до 4-х волоконно-оптических кабелей ВОК диаметром до 17 мм, или два транзитных ВОК, проходящих через коробку в вертикальном направлении, а так же до 8 абонентских шнуров (патчкордов). Коробки могут быть установлены на заранее проложенный ВОК.

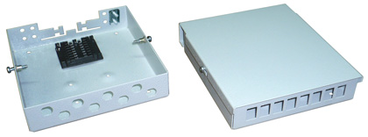

Рисунок 2.11 – Коробка КРТО-8-SC.

Таблица 2.4 – Технические характеристики КРТО-8-SC

2. Малогабаритный оптический кросс ШКОН-8 (рис. 2.12), оснащен двумя кабельными вводами. Для размещения комплектов защиты сварного соединения (КЗДС) предусмотрен ложемент. Оптические порты располагаются на сменной адаптерной планке (SC-тип в комплекте 1 шт.). Для защиты кросса дверца оснащена замком, запираемым на ключ.

Рисунок 2.12 – Коробка ШКОН-8.

Характеристики:

Количество оптических портов - 8;

Количество подводимых кабелей - 2;

3. PBPO 6-12 - это оптическая распределительная коробка (рис. 2.13) для установки внутри помещений, предназначенная для отвода до 12-ти абонентских кабелей от вертикального кабеля со свободно уложенными оптическими модулями. Емкость сплайс-кассеты –12 сварных соединений или 6 механических соединителей типа Fibrlok™. Коробка может быть установлена на боковой стороне кабель-канала, для защиты отводимых от кабель-канала кабелей, коробка комплектуется двумя защитными-крышками. При установке коробки в слаботочных стояках, защитные крышки не используются.

Рисунок 2.13 – Коробка PBPO 6-12.

Состав комплекта:

• Коробка с крышкой

• Сплайс – кассета для 6-ти механических соединителей

• Адаптеры для сварных сростков

• Устройство для защиты от перекручивания кабеля

• Защитная крышка

Наиболее надежной из представленных коробок является КРТО-8-SC. В проекте в дальнейшем будет использоваться данная ОРК.

2.4.3 Выбор сплиттеров

Разветвители оптические (РО) (рис. 2.14) предназначены для распределения оптического сигнала в строительстве пассивных оптических сетей (PON). В проекте используются планарные сплиттеры РО-1х4-PLC-SM/2,0-1,0м-SC/APC и РО-1х16-PLC-SM/2,0-1,0м-SC/APC.

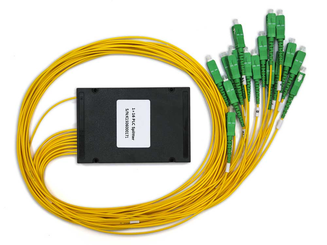

Рисунок 2.14 – Планарные сплиттеры РО-1х4-PLC-SM/2,0-1,0м-SC/APC и РО-1х16-PLC-SM/2,0-1,0м-SC/APC.

Планарные разветвители (PLC) изготавливаются по толстопленочной технологии на специальной подложке, к торцам которой подстыковываются ленточные оптические волокна. Применение планарных разветвителей позволяет использовать непрерывный диапазон длин волн от 1260 нм до 1650 нм (например, активное оборудование для PON-сетей использует длины волн 1310, 1490 и 1550 нм).

Характеристики
