Nотсч - количество отсчетов, помещаемых в один пакет RTP, Nотсч = 2
Выполним расчет длины полезной нагрузки пакета RTP:
Задержка накопления пакета находится:
Число пакетов в секунду
(3.14)
Скорость передачи на сетевом уровне IP рассчитывается по формуле:
(3.15)
где пкт - длина полезной нагрузки пакета RTP, 160 байт;
заг - длина заголовка протокола RTP, 12 байт;
заг - длина заголовка UDP, 8 байт; заг - длина заголовка IP, 20 байт.
Произведем расчет по формуле (3.15):
Скорость передачи на физическом уровне технологии Ethernet находится:
(3.16)
где загℎ - суммарная длина концевиков и заголовков, добавляемых на канальном, так же физическом уровнях Ethernet, 38 байт (6 байт МАС-адрес источника, 6 байт МАС-адрес получателя, 2 байта тип кадра, 4 байта контрольная сумма FCS, 7 байт, преамбула, 1 байт флаг начала кадра SFD, 12 байт межкадровый интервал IPG).
Выполним расчетℎ:
Найдем нагрузку, создаваемую абонентами телефонии при передаче голосовых данных через пакетную сеть, используя формулу (3.12):
Выполним расчет ресурса всех услуг:
Объем ресурса сигнализации и управления (Vsig) транспортного шлюза равен 3% от всего ресурса услуг транспортного шлюза.
Найдем общий ресурс транспортного шлюза по формуле:
Полоса пропускания для нисходящего потока 2,488 Гбит/с и 1,244 Гбит/с для восходящего потока.
При возможном применении услуги Wi-Fi, общая нагрузка увеличивается на 10%:
2421,9 Мбит/с * 1,1 = 2664,1 Мбит/с.
ЗАКЛЮЧЕНИЕ
В представленной выпускной квалификационной работе был рассмотрен принцип организации домовой распределительной сети, технология построения сети PON. В проектной части представлен расчет необходимого оборудования и показано местоположение коммутационных узлов здания, обоснование выбора оборудования. Выбранное оборудование:
-
ОРШ: ШКОН-КПВ-96
-
ОРК: КРТО-8-SC
-
Сплиттеры: РО-1хХ-PLC-SM/2,0-1,0м-SC/APC
-
Распределительный ВОК: Alpha Mile Distribution 06 657A1 LSZH
-
Абонентский ВОК: One Pass Mini
-
ОРА: RS-02
Также в проекте рассчитаны такие основные параметры, как оптический бюджет, надежность сети и нагрузка создаваемая абонентами.
Материал по теме выпускной квалификационной работы докладывался на межвузовской 74-й студенческой научно-практической конференции "Научно-техническому и социально-экономическому развитию Дальнего Востока России - инновации молодых", и публиковался в сборнике тезисов и сборнике статей этой конференции.
СПИСОК СОКРАЩЕНИЙ
APON (ATM PON) - исторически первый стандарт PON.
ATM (Asynchronous Transfer Mode) – асинхронный режим передачи данных.
AWG (American Wire Gauge) – американская система маркирования толщины проводов.
BER (Bit Error Rate) – коэффициент ошибок.
BPON (Broadband PON) – развитие стандарта APON.
CWDM (Coarse Wavelength Division Multiplexing) – грубое спектральное мультиплексирование.
FBT (Fused Biconic Taper) – сплавной оптический разветвитель.
FRP (Fiber Reinforced Plastic) – отвержденный волоконный пластик.
FTTx (Fiber to the x) – оптическое волокно до точки X.
FTTH (Fiber to the Home) – волокно до жилища (квартиры или отдельного коттеджа).
GEPON (Gigabit Ethernet PON) – один из самых современных вариантов PON.
GPON (Gigabit PON) – гигабитная PON (Рекомендация ITU-T G.984).
IP (Internet Protocol) – протокол Интернет.
IPG (InterPacket Gap) – межкадровый интервал.
IPTV (Internet Protocol Television) – цифровое телевидение в сетях передачи данных по протоколу IP, новое поколение телевидения.
LSZH (Low Smoke Zero Halogen) – низкое дымовыделение, нулевое содержание галогенов.
MAC (Media Access Control) – управление доступом к среде передачи данных.
MPEG (Moving Picture Experts Group) – экспертная группа по движущемуся изображению.
NEXT (Near End Crosstalk) – ослабление перекрестных наводок на ближнем конце.
ODN (Optical Distribution Network) – оптическая распределительная сеть.
OLT (Optical Line Terminal) – центральный узел.
ONT (Optical Network Terminal) – абонентский узел.
ONU (Optical Network Unit) - оконечное абонентское устройство.
PLC (Planar Lightwave Circuit) – технология изготовления планарных сплиттеров.
PON (Passive Optical Network) – пассивная оптическая сеть.
RTP (Real-time Transport Protocol) – протокол работает на транспортном уровне и используется при передаче трафика реального времени.
SDH (Synchronous Digital Hierarchy) – синхронная цифровая иерархия.
SFD (Start Frame Delimiter) – ограничитель начала кадра.
SNI (Service Node Interfaces) – интерфейс, который обеспечивает доступ потребителя к узлу предоставления услуги.
STP (Screened Shielded Twisted pair) – экранированная витая пара.
UDP (User Datagram Protocol) – протокол пользовательских датаграмм
— это транспортный протокол для передачи данных в сетях IP без установления соединения.
UNI (User Network Interface) – сетевой интерфейс пользователя.
UTP (Unshielded Twisted pair) – неэкранированная витая пара.
WDM (Wavelength Division Multiplexing) – спектральное уплотнение.
ИКМ (Импульсно-кодовая модуляция) – используется для оцифровки аналоговых сигналов.
ЛВС (Локальная вычислительная сеть) – компьютерная сеть, покрывающая относительно небольшую территорию.
ШПД (Широкополосный доступ в Интернет) – доступ к сети интернет на скорости не менее 256кб/с.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
-
Семенов А. Б. Администрирование структурированных кабельных систем. НОУДПО «Институт АйТи» – М.: ДМК Пресс; М.: Компания АйТи, 2008. – 192 с
-
Таненбаум Э. Компьютерные сети. 4-е изд. - СПб.: 2003. — 992 с.
-
Стандарт ANSI/TIA/EIA-607. Commercial Building Grounding and Bonding Requirements for Telecommunications, 1998. - 42 с.
-
Салухов, В.И., Шевченко О.И. Основы проектирования и строительства сетей абонентского доступа на базе технологии PON // Мир телекома – 2012. – №1. – С. 3-46.
-
Стандарт ANSI/NECA/BICSI 568-2001. Installing Commercial Building Telecommunication Cabling.
-
СН 512-78. Инструкция по проектированию зданий и помещений для электронных вычислительных машин, 2000. - 12 с.
-
РД 45.120-2000. Нормы технологического проектирования. - 107 с.
-
Официальный сайт компании «Кьютек» – Режим доступа: http://www.qtech.ru/.
-
В. Н. Цуканов, М. Я. Яковлев. Волоконно-оптическая техника : практическое руководство — Москва: Инфра-Инженерия, 2014. — 302 с.
-
Петренко И.И., Убайдуллаев Р.Р. Пассивные оптические сети PON. Часть 1. Архитектура и стандарты – 2004. – №1. – С. 22-28.
-
Официальный сайт компании «НАГ» – Режим доступа: http://shop.nag.ru/.
-
Официальный сайт многопрофильной научной компании «3М» – Режим доступа: http://www.3mrussia.ru/
-
Скляр В. PON — услуги и сеть как единое целое // Сети и бизнес – 2009. – №5. – 85 с.
-
Рекомендация ITU-TG.983.1 «Системы широкополосного оптического доступа на основе пассивных оптических сетей (PON)», 2005. – 124 c.
-
А.Д. Ионов, Волоконно-оптические линии передачи, – Новосибирск: СибГУТИ, 1999. – 132 с.
-
Официальный сайт компании «БелТехСвязьДеталь» – Режим доступа: http://btsd.by/.
-
Глущенко Д.В., Пассивные оптические сети доступа: выбор очевиден // Сети связи – 2010. – №4. – 57 с.
-
Семенов А.Б. Проектирование и расчет структурированных кабельных систем и их компонентов. НОУДПО «Институт АйТи» – М.: ДМК Пресс; М.: Компания АйТи, 2003. – 415 с
-
Научно-образовательный портал – Режим доступа: http://www.2fj.ru/
-
Официальный сайт компании «J’son&Partners Management Consultancy» – Режимдоступа: http://www.json.ru
-
Попок С.А., Зубарев А.А., Скоблецкая О.В., Сборник тезисов межвузовской 74-й студенческой научно-практической конференции "Научно-техническому и социально-экономическому развитию Дальнего Востока России - инновации молодых" – 2016.– 2 с.
-
Попок С.А., Зубарев А.А., Скоблецкая О.В., Сборник статей межвузовской 74-й студенческой научно-практической конференции "Научно-техническому и социально-экономическому развитию Дальнего Востока России - инновации молодых" – 2016.– 4 с.

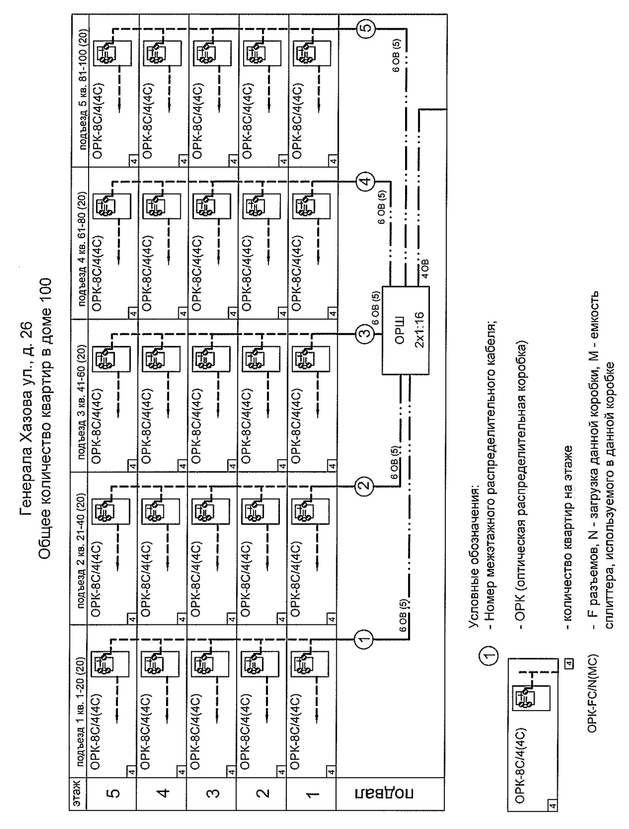

ПРИЛОЖЕНИЕ А

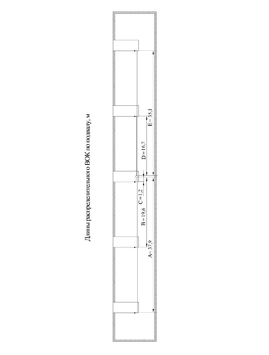

ПРИЛОЖЕНИЕ Б

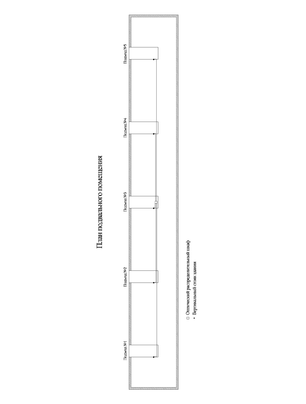

ПРИЛОЖЕНИЕ В
