Текст из файла (страница 18)

– при расположении источника шума и рабочего места на одном уровне

; (6.11)

– при расположении источника шума и рабочего места в различных уровнях

(6.2)

Приведём расчетную схему (рис. 6.1).

Рис. 1. Схема для расчета эффективности экрана: а – расстояние от источника шума до экрана; в – расстояние от экрана до защищаемого здания; h – высота источника шума; Н – высота экрана; К – высота точки приема звука где l – длина волны, м (остальные величины показаны на расчетной схеме).В данном случае источник шума и рабочее место расположены в разных уровнях.

Критерий затухания М определяем для октавных полос со среднегеометрическими частотами 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000 Гц. Рассчитываем критерий затухания М для частоты 31,5 Гц [26]

Гц.

Расчет повторим для остальных среднегеометрических октавных частот. По графику (рис. 2) определяем снижение шума D Lэкр для частоты 31,5 Гц, D Lэкр = 10 дБ. [15]

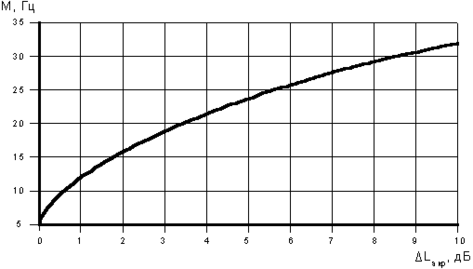

Рис. 6.2. Зависимость эффективности экрана от критерия М

Результаты расчета сводим в табл. 6.1.

Таблица Снижение шума при укладке пути экраном

Расчетная

величина

Среднегеометрические частоты октавных полос, Гц

31,5

63

125

250

500

1000

2000

4000

8000

10,8

5,4

2,72

1,36

0,68

0,34

0,17

0,085

0,048

М

0,57

2,62

3,65

5,13

7,41

10,26

14,8

20,5

29,0

Δ Lэкр

10

21

24

27,1

30

30

30

30

30

Сравнивая полученные данные с СНиП 23-03-2003 [6],делаем вывод: экран может защитить от шума тепловозов жилой район, прилегающий к станции.

Для снижения уровня звука на территории станции при укладке пути следует применять экраны, размещаемые между источниками шума и объектом, который подлежит защите. В качестве экранов можно использовать естественные элементы рельефа местности — выемки, кавальеры, насыпи, холмы, а также искусственные сооружения, в помещениях которых допускается уровень звука более 50 дБА. Это могут быть здания с усиленной звукоизоляцией наружных ограждающих конструкций. [28]

Заключение

В первой части дипломного проекта был выполнен расчет пути на прочность и устойчивость. Вследствие чего выявлено, что данная конструкция пути соответствует всем нормам прочности и устойчивости пути и не требует каких-либо изменений.

Во второй части выполнено проектирование продольного профиля и плана пути. Произвелся анализ отступлений плана и профиля пути от технических норм. Так же определена эффективность проектирования реконструкции продольного профиля.

В третьей части спроектирован технологический процесс капитального ремонта пути с глубокой отчисткой щебня на участке Хака-Дорминдонтовка, Шестой дистанции пути.

В четвёртой части выполнен проект организации работ по укладке бесстыкового пути.

В пятой части рассмотрены вопросы по содержанию бесстыкового пути.

В шестой части уделено внимание вопросам безопасности жизнедеятельности при производстве работ.



СПИСОК ЛИТЕРАТУРЫ

  1. ЦПТ-52/14. Методика оценки воздействия подвижного состава на путь по условиям обеспечения его надежности. Утв. 16.06.2000 г.

  2. Севостьянова Л.Л., Змеев К.В. Расчеты верхнего строения пути на прочность и устойчивость. – Хабаровск: Изд. ДВГУПС. 2003. – 67 с.

  3. Бабич Е. Г. Железнодорожный путь. Расчеты на прочность и устойчивость. Методическое пособие по выполнению практических работ. – Хабаровск: ДВГУПС, 2011.-52 с.

  4. Баранова Л. А. Механизированные и машинизированные комплексы для ремонта и содержания железнодорожного пути. Учебное пособие. – Хабаровск: ДВГУПС, 2006.-159 с.

  5. Инструкция по устройству, укладке, содержанию и ремонту бесстыкового пути. Утверждена распоряжением ОАО «РЖД» №2788р от 29.12.2012 г. C 01.07.2017 вводится новая, утвержденная распоряжением ОАО «РЖД» от 14.12.2016 №2544/р.

  6. ИОТ РЖД -4100612-ЦДРП-035-2012. Инструкция по охране труда для монтера пути ОАО «РЖД». Утв. 29.12.2012 г. №2769р.

  7. Инструкция по обеспечению безопасности движения поездов при производстве путевых работ. Утверждена распоряжением ОАО «РЖД» от 14.12.2016 №2540/р.

  8. Технические условия на работы по реконструкции (модернизации), ремонту и планово-предупредительной выправке пути. Утв. распоряжением ОАО «РЖД» №75р от 18.01.2013 г.

  9. Приказ МПС РФ от 12.11.01 №41 « О нормах допускаемых скоростей движения подвижного состава по железнодорожным путям колеи 1520 (1524) мм ».

  10. Яковлева Т.Г. Железнодорожный путь. – М.: Транспорт. 2001г.

  11. 1одическое пособие.ирование участка новой железнодорожной линии.очность и устойчивостьть и путевое хозяйство" -ти.

  12. ГОСТ 12.0.004-2015 Система стандартов безопасности труда (ССБТ) Опасные и вредные производственные факторы. Классификация

  13. ГОСТ 12.1.012-2004 Система стандартов безопасности труда (ССБТ). Вибрационная безопасность. Общие требования.

  14. СП 52.13330-2011 «СНиП 23-05-95*. Естественное и искусственное освещение»

  15. ГОСТ 12.1.005-88 Система стандартов безопасности труда (ССБТ). Общие санитарно-гигиенические требования к воздуху рабочей зоны

  16. Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки Санитарные нормы СН 2.2.4/2.1.8.562-96

  17. СНиП 23-03-2003 «Защита от шума». М.: Госстрой, 2004.

  18. ГОСТ Р 54933-2012. Шум. Методы расчета уровней внешнего шума, излучаемого железнодорожным транспортом.

  19. ГОСТ Р 54931-2012. Экраны акустические для железнодорожного транспорта. Технические требования.

  20. Технические указания по устройству, укладке, содержанию бесстыкового пути. – М.: Транспорт, 1992

  21. Технические указания по устройству, укладке, содержанию и ремонту бесстыкового пути. – М.: Транспорт, 1999

  22. Расследование несчастных случаев на предприятиях железнодорожного транспорта: Методические указания / Составители: Е.В. Горюшинская, О.И. Тихомиров - Самара: СамГАПС, 2003. -40с.

  23. Гудков, А.В. Ресурсосберегающие технологии и технические средства //Железнодорожный транспорт. 2008. №4. - с. 72-78.

  24. СП 237.1326000.2015 Инфраструктура железнодорожного транспорта. Общие требования

  25. Бобин, Е. С. Борьба с шумом и вибрацией на железнодорожном транспорте / Е. С. Бобин. - М.: Транспорт, 1973.

  26. Полевиченко А.Г. Правила оформления курсовых и дипломных проектов: Методические указания для студентов специальности 2909 «Строительство железных дорог, путь и путевое хозяйство». – Хабаровск: Изд-во ДВГУПС, 2000. – 26 с.

  27. ИОТ РЖД-4100612-ЦДРП-035-2012. Инструкция по охране труда для монтера пути в ОАО «РЖД». Утверждена распоряжением ОАО «РЖД» от 29.12.2012 г. №2769р.

  28. Инструкция по текущему содержанию железнодорожного пути. Утверждена распоряжением ОАО «РЖД» от 14.11.2016 г №2288/р.

  29. Правила по охране труда, экологической, промышленной и пожарной безопасности при техническом обслуживании и ремонте объектов инфраструктуры путевого комплекса ОАО "РЖД". ПОТ РЖД-4100612-ЦП-ЦДРП-022-2013.

  30. ТУ 0921-337-01124323-2016. Рельсы железнодорожные, сваренные термитным способом. Технические указания.

  31. Методика классификации железнодорожных линий ОАО «РЖД». Утв. Распоряжением ОАО «РЖД» от 31.12.2015 г. № 3188р.























Приложение А

Таблица П1 -Ведомость затрат труда по техническим нормам по капитальному ремонту пути (фронт работ 2500 м)

№ п/п

Наименование работ

Единица измерения

Кол-во

Техническая норма на измеритель

Затраты труда, чел.-мин

Число рабочих, чел.

Продолжи-тельность

№ бригады

Затрат труда, чел.-мин

Времени рабоы машин, маш.-мин

На работу

На работу с учетом пропуска поездов

Работы рабочих, мин

Работы машин, мин

1

2

3

4

5

6

7

8

9

10

11

12

Подготовительные работы

1

Снятие путевых знаков

11

60

бр. №2

малых

знак

30

17,3

-

519

545

больших

знак

3

36,29

-

108,87

114

2

Снятие стеллажей для покилометрового запаса с уборкой рельсов в середину колеи

стеллаж

2,5

49,2

-

123

129

12

3

Подготовка места для заезда и съезда на путь техники

место

1

490

-

490

515

47

4

Опробование и смазка стыков болтов

болт

1200

2,56

-

3072

3226

11

294

Итого:

4529

413

Основные работы по замене РШР

1

Разборка временного переездного настила

м2 настил.

14,3

6,91

-

98,8

104

12

9

бр. №5

3

Оформление закрытия перегона, пробег машин к месту работ

мин

14

4

Разболчивание стыков

болт

1200

1,7

-

2040

2142

8

268

бр. №1



Продолжение таблицы П1

1

2

3

4

5

6

7

8

9

10

11

12

5

Разборка пути путеукладчным краном УК 25/9-18

звено

100

30,4

1,9

3040

3192

16

174

174

5 маш. и 11 м.п. бр. №2

6

Срезка и планировка балласта с образованием валов по торцам шпал

км

2,5

172

86

430

452

2

226

2 маш.

7

Укладка рельсошпальной решетки путеукладочным краном УК 25/9-18

звено

100

36,1

2,41

3610

3791

18

221

221

5 маш. и 13 м.п. бр. №3

8

Установка нормальных стыковых зазоров

стык пути

202

3,8

-

767,6

806

9

Постановка накладок и сболчивание стыков электрогаечными ключами

стык пути

202

18,21

-

3678,4

3862

16

221

бр. №4

10

Поправка шпал по меткам (10%)

шпала

460

4,28

-

1968,8

2067

12

221

бр. №5

11

Рихтовка пути с постановкой на ось моторным гидравлическим рихтовщиком (50%)

10 м пути

125

5,75

-

718,8

755

12

Заготовка и укладка рельсовых рубок на отводе

рубка

2

84

-

168

176

10

18

10 м.п. бр. №3

13

Зарядка щебнеочистительной машины RM-80

зарядка

2

152,1

25

304,2

319

8

25x2

8 маш. и 16 м.п. бр. №4

14

Очистка щебня щебнеочистительной машиной RM-80

км

2,5

3404

310

8510

8936

781x2

15

Разрядка щебнеочистительной машины RM-80

разрядка

2

220

20

440

462

20x2

16

Выгрузка щебеночного балласта из первого хоппер-дозаторного состава

м3

1625

0,56

0,14

910

956

4

239

2 маш. и 2 м.п. бр. № 3

17

Подъем рельсошпальной решетки на балласт электробалластером

км

2,5

64,5

21,5

161,3

169

3

70

56

3маш
