Таблица 3.4 - Стоимость материалов верхнего строения пути на укладку плетей
№ п/п	Наименование МВСП	Ед.изм.	Среднесетевые нормы	Оптовая цена без НДС, руб.	Общая стоимость, руб.
1	- рельсы Р65-ДТ-350-Э76ХФ	шт	80
		т	130	28 318,00	3 681 340,00
2	- накладки 6-и дырные	шт	10
		т	0,295	18 400,00	5 428,00
3	- болты с гайками для накладок	шт	20
		т	0,023	38 291,47	880,70
4	- шайбы тарельчатые	шт	60	14,07	844,20
		т	0,031
5	- покилометровый запас рельсов	т	0,394	16 228,00	6 393,83
6	- рельсы без болтовых отверстий и с незакаленными концами дл. 8-12,5 м	т	0,081	16 228,00	1 314,47
		шт	1
7	- накладки 6-и дырные	т	0,012	18 400,00	220,80
		шт	4
8	- болты с гайками для накладок	т	0,0014	38 291,47	53,61
		шт	12	5 475,00
9	ИТОГО				3 696 475,61

5. Вопросы безопасности жизнедеятельности

5.1. Меры безопасности при работе с электрифицированным инструментом

5.1.1 Причины поражения электрическим током

Анализ несчастных случаев, связанных с действием электрического тока, позволил выявить основные причины, которые можно объединить в группы[31]:

1) Случайное прикосновение к токоведущим частям, находящимся под напряжением, при проведении ремонтных работ, или из-за неисправности защитных средств , из-за ошибок.

2) Появление напряжения на металлических частях производственного оборудования (ограждениях, корпусах, кожухах), что возможно в результате повреждения изоляции токоведущих частей электрооборудования с проводом, находящимся под напряжением; замыкания фазы на землю.

3) Ошибочное подключение оборудования под напряжение во время проведения на нем ремонтно-профилактических работ; замыкания между отключенными и токоведущими частями, находящимися под напряжением; разряд молнии непосредственно в установку или вблизи нее.

4) Возникновение шагового напряжения на поверхности земли, на которой находится человек. Это может быть результатом замыкания провода на землю, неисправностей в устройствах рабочего или защитного заземления, зануления.

Важной общей причиной поражений током является незнание правил обращения с электрическими объектами и условий их эксплуатации.

5.1.2. Воздействие электрического тока на человека

Воздействие электрического тока на человека по характеру и по его видам чрезвычайно разнообразны. Оно зависит от множества факторов.

По характеру воздействия различают: термические, биологические, электролитические, химические и механические повреждения.

Термическое действие тока проявляется ожогами отдельных участков тела, почернением и обугливанием кожи и мягких тканей; нагревом до высокой температуры органов, расположенных на пути прохождения тока, кровеносных сосудов и нервных волокон. Фактор нагрева вызывает функциональные расстройства в органах и системах человеческого тела[32].

Электролитическое действие тока выражается в разложении различных жидкостей организма на ионы, нарушающие их свойства.

Химическое действие тока проявляется в возникновении химических реакций в крови, лимфе, нервных волокнах с образованием новых веществ, не свойственных организму.

Биологическое действие приводит к раздражению и возбуждению живых тканей организма, возникновению судорог, остановке дыхания, изменению режима сердечной деятельности.

Механическое действие тока выражается в сильном сокращении мышц, вплоть до их разрыва, разрывам кожи, кровеносных сосудов, переломе костей, вывихе суставов, расслоении тканей.

По степени воздействия на человека различают три пороговых значения тока: ощутимый, неотпускающий и фибрилляционный.

Ощутимым называют электрический ток, который при прохождении через организм вызывает ощутимое раздражение. Ощущение от протекания переменного электрического тока, как правило, начинается от 0,6 мА.

Неотпускающим называют ток, который при прохождении через человека вызывает непреодолимые судорожные сокращения мышц рук, ног или других частей тела, соприкасающихся с токоведущим проводником. Переменный ток промышленной частоты, протекая по нервным тканям, воздействует на биотоки мозга, вызывая эффект «приковывания» к неизолированному проводнику тока в месте контакта с ним. Человек не может самостоятельно оторваться от токоведущей части.

Фибрилляционный называют ток, который при прохождении через организм вызывает фибрилляцию сердца (разновременные некоординированные сокращения отдельных мышечных волокон сердца). Фибрилляция может привести к остановке сердца и параличу дыхания.

Степень поражения электрическим током зависит от электрической проводимости или от обратного ему параметра — общего электрического сопротивления организма. Они, в свою очередь, определяются:

- индивидуальными особенностями тела человека;

- параметрами электрической цепи (напряжением, силой и родом тока, частотой его колебаний), под действие которой попал работник;

- путем прохождения тока через тело человека;

- условиями включения в электросеть;

- продолжительностью воздействия;

- условиями внешней среды (температурой, влажностью, наличием токопроводящей пыли и др.).

Низкое электрическое сопротивление организма способствует более тяжелым последствиям поражения. Электрическое сопротивление тела человека снижается вследствие неблагоприятных физиологических и психологических состояний (утомление, заболевание, алкогольное опьянение, голод, эмоциональное возбуждение).

Общее электрическое сопротивление человеческого организма суммируется из сопротивлений каждого участка тела, расположенного на пути прохождения тока. Каждый участок обладает своим сопротивлением. Наибольшее электросопротивление имеет верхний роговой слой кожи, в котором отсутствуют нервные окончания и кровеносные сосуды. При влажной или поврежденной коже сопротивление составляет около 1000 Ом. При сухой коже без повреждений оно многократно возрастает. При электропробое наружного слоя кожи полное сопротивление тела человека значительно снижается. Сопротивление кожи падает тем быстрее, чем длительнее процесс протекания тока.

Тяжесть поражения человека пропорциональна силе тока, прошедшего через его тело. Ток силой более 0,05 А может смертельно травмировать человека при продолжительности воздействия 0,1 с.

Переменный ток более опасен, чем постоянный, однако при высоком напряжении (более 500 В) опаснее становится постоянный ток. Наиболее опасен частотный диапазон переменного тока от 20 до 100 Гц. Основная масса промышленного оборудования работает на частоте 50 Гц, входящей в этот опасный диапазон. Высокочастотные токи менее опасны. Токи высокой частоты могут вызвать лишь поверхностные ожоги, так как они распространяются только по поверхности тела.

Степень опасности поражения электрическим током зависит от условий включения человека в электросеть. На производствах используют трехфазные электрические сети переменного тока (с изолированной нейтралью или с заземленной нейтралью) и однофазные электрические сети. Все они опасны, но у каждой степень опасности разная.

Для трехфазных сетей переменного тока с любым режимом нейтрали самым опасным является двухфазное прикосновение (одновременно к двум проводам исправной сети). Человек замыкает через свое тело два фазных провода и попадает под полное линейное напряжение сети. Ток при этом проходит по наиболее опасному пути «рука — рука». Сила тока максимальна, так как в сеть включается только очень невысокое (примерно 1000 Ом) сопротивление тела человека. Двухфазное прикосновение к действующим частям установки уже при напряжении 100 В может оказаться смертельным.

В случае прикосновении к проводу установки, находящейся в аварийном режиме (обрыв второго провода и замыкание фазы на землю), из-за перераспределения напряжений между фазами опасность серьезного поражения человека электрическим током несколько снижается.

Трехфазные электрические сети с заземленной нейтралью несколько менее опасны, чем сети с изолированной нейтралью. Такие сети обладают очень малым сопротивлением между нейтралью и землей, поэтому заземление нейтрали служит целям безопасности.

Наименее опасным всегда является прикосновение к одному из проводов исправной сети.

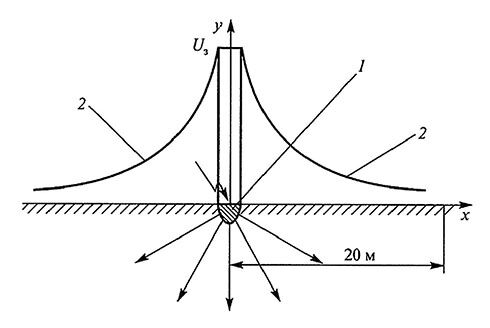

При падении оборванного провода на грунт или при повреждении изоляции и пробое фазы через корпус оборудования на землю, а также в местах расположения заземлителя происходит растекание тока замыкания в грунте. Оно подчиняется гиперболическому закону (рис. 2).

Рис. 1. Схема растекания тока замыкания в грунте: 1 — место падения на землю оборванного провода; 2 — кривая (гипербола) распределения потенциалов на поверхности земли при растекании тока; U3 — напряжение в точке замыкания
