Удельный расчётный коэффициент сопротивления двухслойного грунта определяем по формуле:
| | (1) |
Ом·м.
Сопротивление растеканию одного вертикального электрода определяем по формуле:
| | (2) |
=39,73 Ом.
Предполагаемое количество вертикальных заземлителей определяем по формуле:
| | (3) |
, где
– коэффициент использования вертикальных заземлителей.
=16 шт.
Таблица 2
Параметры вертикальных и горизонтальных заземлителей
| Обозначение | Наименование | Ед. изм. | Значение |
| | коэффициент использованиявертикальных заземлителей | – | 0.66 |
| | коэффициент использования горизонтальных электродов | – | 0.36 |
| | расстояние между заземлителями | м | 5.00 |
Сопротивление горизонтального заземлителя определим по формуле:
| | (4) |
=28,62 Ом.
Полное сопротивление вертикальных заземлителей R не должно превышать значения определяемого по формуле:
| | (5) |
R= =4,65 Ом.
С учетом полного сопротивления вертикальных заземлителей уточнённое количество вертикальных заземлителей с учётом соединительной полосы определяется по формуле:
| | (6) |
= 14 шт.
Принимаем к установке 14 вертикальных заземлителей, общая длина горизонтального заземлителя 70 м при среднем расстоянии между вертикальнымизаземлителями 5м.
Окончательное расстояние между вертикальными заземлителямивдоль соединительной полосы указывается на плане заземляющего устройства.
Монтажные параметры одиночного заземлителя в двухслойном грунте указаны на рис. 2, а конструкция заземляющего устройства на рис.3.

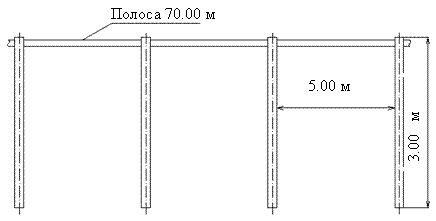

Рис. 2. Установка одиночного заземлителя в двухслойном грунте
Рис. 3. Конструкция заземляющего устройства
