Дополнительно в АПК-ДК можно включать подсистемы для передачи информации контроля удаленным пользователям – ПЧ, ЭЧ, ТЧ и т.д.

2.8 Оборудование АПК-ДК

2.8.1 Автомат контроля сигнальной точки

Автомат контроля параметров сигнальной установки автоблокировки (АКСТ-Ч-16/3) предназначен для контроля параметров устройств числовой кодовой автоблокировки с измерением, обработкой значений параметров и передачи оперативной информации по модемной связи в концентратор линейного пункта диагностирования АПК-ДК (СТДМ).

АКСТ, установленный в релейном шкафу сигнальной установки обеспечивает:

- съем дискретной информации со свободных контактов реле сигнальной установки;

- пороговый контроль напряжения источников питания;

- контроль исправности изолирующих стыков в системах кодовой автоматической блокировки.

АКСТ-Ч-16/3 представляет собой генератор, который формирует и выдает в линию связи частотно-модулированный сигнал в виде последовательного циклического кода в соответствии с текущим состоянием контактных и пороговых датчиков.

Все АКСТ на перегоне подключены параллельно к линии связи и имеют собственную частоту, обеспечивая, таким образом, независимую передачу информации на станцию. В качестве линии связи может использоваться свободная пара между сигнальными точками и станцией (цепь ДК, ОДК) или цепь ДСН, ОДСН.

Передаваемая информация отображается на АРМ ШН, который расположен на станции.

В окне просмотра параметров сигнальной установки возможно выполнять комплексный контроль работы сигнальной установки кодовой автоблокировки.

При работе в АРМе, перемещением курсора мыши, в случае его нахождения в границах графического отображения интересующей сигнальной точки будет появляться синяя рамка, обрамляющая данный объект (двойное нажатие левой кнопки мыши приведет к открытию вида отображения параметров сигнальной точки). В этом виде на экране отображается мнемосхемное представление устройств сигнальной установки кодовой автоблокировки, в состав, которого входят устройства АКСТ, установленным в релейном шкафу на перегоне.

Графическое отображение представляет собой функциональную схему устройств кодовой автоблокировки переменного тока.

На мнемосхеме представлены элементы схемы сигнальной установки (трансформаторы, блоки, реле, лампы светофоров и т.д.).

Каждому элементу, полюсу питания присвоено обозначение, соответствующее обозначению в принципиальных схемах сигнальной точки. Рядом с элементами схемы находятся окна отображения параметров измеряемых величин (напряжение, ток, временные характеристики, тип кода). При наведении курсора мыши на интересующее окно, появляется всплывающая подсказка с описанием контролируемого параметра.

При нахождении контролируемых параметров в пределах установленных норм результаты измерений отображаются черным цветом, при выходе параметра за пределы нормативов цвет становится красным.

Кроме аналоговых величин, в окне отображения параметров сигнальной точки, в виде ячеек представлены реле, с которых снимается дискретная информация. Черный цвет ячейки соответствует выключенному состоянию реле, белый включенному.

Для наиболее наглядного представления, информация о состоянии некоторых реле дублируется в виде стрелок, помещенных внутри изображения соответствующего реле на мнемосхеме. Включенное, выключенное состояние отображается зеленой стрелкой обращенной вверх или черной стрелкой обращенной вниз, соответственно.

Функционально схему отображения сигнальной установки можно разделить на четыре основные части.

Первая часть включает в себя элементы схемы питания сигнальной установки.

Рисунок 2.3 – Элементы питания сигнальной установки

Связи между элементами схемы питания окрашены в зеленый цвет при нормальной работе. По окрашиванию линий связи между полюсами ОПХ и РПХ в зеленый цвет можно судить о том, от какого фидера работает сигнальная установка.

Рядом с каждым элементом схемы расположено окно, в котором отображается величина напряжения соответствующего полюса питания ОПХ, РПХ. При этом отображаются три результата измерения напряжений. Максимальное и минимальное за период 10 секунд и действующее значение.

Рядом с обозначением полюса ПХ отображается значение тока потребляемого сигнальной установкой.

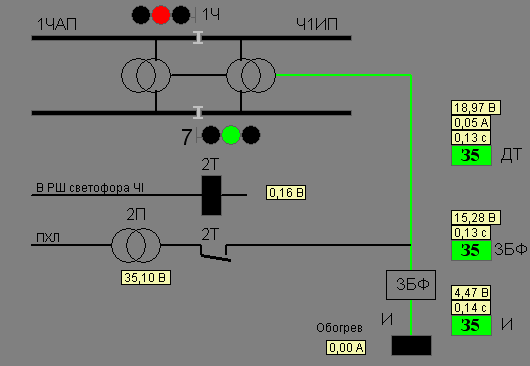

Рисунок 2.4 – Элементы релейного и питающего конца сигнальной установки

При работе сигнальной установки в режиме релейного конца связи между дроссель - трансформатором, фильтром ЗБФ и путевым реле окрашены в зеленый цвет.

Рисунок 2.5 – Вид окна дешифраторной ячейки

У каждого элемента схемы расположено окно измерений, в которых отображаются электрические и временные параметры контролируемых сигналов, а также кодовой последовательности с указанием типа трансмиттера (515 или 715). Рядом с изображением реле И расположено окно, в котором отображается величина тока в элементе обогрева реле.

Рядом с изображением реле Ж и З размещены по два окна с изображением значения напряжения, действующее и минимальное за период ~ 10 секунд.

Рядом с обозначением «КПТШ» расположено окно, с результатом измерения импульсного напряжения на обмотке реле Т. В верхней части изображения БС-ДА расположено окно с результатом измерения тока в цепи образованной контактом реле И и входом блока БС-ДА. Данный параметр не нормируется, измерения выполняются с целью выработки рекомендаций по диагностике устройств кодовой автоблокировки.

Рисунок 2.6 - Светофор и реле контроля целостности нитей ламп

На светофоре цветом изображаются сигнальные показания, а по состоянию стрелок внутри реле можно судить о целостности нитей ламп светофора.

Над светофором стрелками Ч и Н отображается установленное направление движения. Рядом со стрелкой Н находится окно измерения напряжения в линейных проводах цепи Н-ОН.

Вся представляемая в окне просмотра информация доступна, как в режиме реального времени, так и в режиме просмотра архива.

Результаты измерения аналоговых величин могут быть представлены в виде графиков или табличном виде.

2.8.2 Контроллер измерения аналоговых сигналов ПИК-10

Промышленный индустриальный контроллер (ПИК-10) имеет 10 аналоговых входов и предназначен:

- для измерения средних значений сигналов переменного тока поступающего на аналоговые дифференциальные входы;

- для измерения сопротивления изоляции электрических цепе, подключенных к аналоговым входам относительно земли (кабель, монтаж) контролируемых объектов;

- для передачи измеренных значений напряжения и сопротивления изоляции в виде последовательного цифрового кода в концентратор по его запросу.

К десяти аналоговым входам могут прикладываться переменные напряжения амплитудой до 50 В и частотой 25 Гц, 50 Гц или 75 Гц.

Опрос ПИК-10 осуществляется по инициативе концентратора по последовательному каналу передачи данных RS-485.

В проекте контроллер ПИК-10 применен:

- для контроля производных напряжений питания аппаратуры тональных рельсовых цепей, приемников и генераторов ТРЦ (величина контролируемого напряжения 17 В и 35 В. Полюса 1С35, 1МС35, 1С17, 1МС17 и другие);

- переменного напряжения величиной 220 В (полюсов питания ПХ, ОХ, ПХР, ОХР и других);

- также возможно применение для контроля напряжения на путевых обмотках путевых реле ДСШ-16.

Объект измерения - рельсовая цепь (РЦ) – это путь, стрелочный и бесстрелочный участок пути на станции, ограниченный изолированными стыками, участок на перегоне, ограниченный изолированными стыками или без них. В АРМ-ШЧД по состоянию РЦ контролируется нахождение подвижных единиц на станции и перегоне, а также состояние установленных маршрутов на станции. При контроле состояния и параметров РЦ диспетчер СЦБ выводит на экран значения напряжения на путевом реле и сопротивления изоляции кабеля, а также временной график напряжений. Программа предоставляет возможность просматривать графики изменения напряжения и сопротивления на конкретной рельсовой цепи за указанный диспетчером период времени.

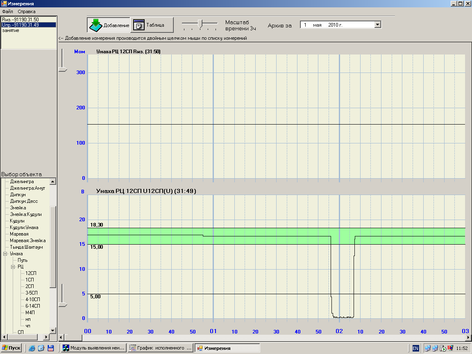

Рисунок 2.7 – Вид окна с графиком напряжения РЦ

При контроле устройств электропитания, АПК-ДК позволяет диспетчеру выводить на экран АРМ просмотр напряжения на питающих фидерах, наличие питания фидера, подключение фидера к нагрузке. Дополнительно отображается значение напряжения в вольтах на фазах фидера, при выходе напряжения на фазе за допустимые пределы или при возникновении других неисправностей, надпись «Фидер» обрамляется красной рамкой.

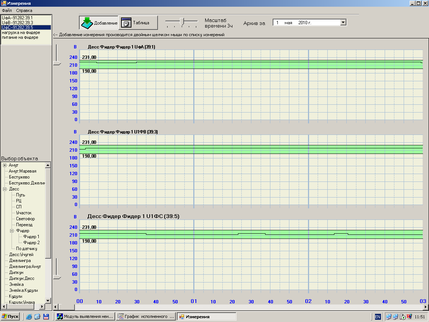

Рисунок 2.8 – График изменения напряжения на фазах фидера

При расследовании сбоев по напряжению фидеров диспетчер имеет возможность увидеть график, где отображается полоса с указанием сбоев измерений напряжения фаз фидера. Красными полосами на экране выделены допустимые пределы напряжения на данной фазе фидера.

Примеры включения ПИК-10 приведены на листе 4 графического материала.

2.8.3 Устройство контроля тональных рельсовых цепей

Устройство контроля тональных рельсовых цепей имеет восемь аналоговых входов, и предназначено:

- для измерения среднеквадратичных значений напряжений сигналов тональных рельсовых цепей на входах путевых приемников и выходах путевых генераторов;

- для измерения постоянных напряжений на выходах путевых приемниках;

- для передачи измеренных напряжений в виде последовательного цифрового кода в управляющий компьютер по его запросу.

Устройство УК ТРЦ выпускается в трех модификациях:

- УК ТРЦ-8 - устройство для измерения среднеквадратического значения переменного напряжения на входах всех типов путевых приемников тональных рельсовых цепей;

- УК ТРЦ-8-01 - устройство для измерения среднеквадратического значения переменного напряжения на выходах всех типов путевых генераторов тональных рельсовых цепей;

- УК ТРЦ-8-02 - устройство для измерения постоянного напряжения на выходах (нагрузках) путевых приемниках.

Устройство УК ТРЦ переходит в режим "измерение" сразу после включения электропитания, либо после команды сброса RST. В режиме "измерение", процессор цифровой обработки сигналов производится последовательный ввод оцифрованных значений входного напряжения канала с платы аналогового ввода, выполняет программную фильтрацию, вычисляет среднеквадратичное значение переменного напряжения, заносит измеренное значение в буфер канала, анализирует состояние АЦП канала и допустимые уровни входных сигналов.

По запросу от управляющего компьютера, измеренные значения и информация о состоянии устройства передаются по последовательному каналу передачи типа RS-485. Процессорная плата гальванически изолирована от платы аналоговых входов и последовательного канала передачи. Одновременно к одному каналу связи с концентратором может быть подключено до 32 устройств УК ТРЦ. При большем числе приборов предусматривается организация нескольких отдельных каналов связи.

Безопасное подключение линии тональных рельсовых цепей к устройствам обеспечивается:

- установкой защитных резисторов R1, R2 (6,81 кОм) на входах каждого канала;

- величиной входного сопротивления (с защитными резисторами) в режиме измерения по переменному току не менее 100 кОм;

- наличием полной поканальной гальванической развязки с напряжением изоляции не менее 2000 В;

- наличием защитных цепей на вхооде канальных усилителей;

- применением специальных конструктивных и технологических решений, исключающих возможность попадания паразитных сигналов во входные цепи изолированных каналов.

Примеры включения УК ТРЦ приведены на листе 2 графического материала.

2.8.4 Контроллер съема дискретных сигналов ПИК-120
