Министерство транспорта Российской Федерации
Федеральное агентство железнодорожного транспорта
Федеральное Государственное бюджетное образовательное учреждение
высшего образования
«ДАЛЬНЕВОСТОЧНЫЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ»
К
К ЗАЩИТЕ ДОПУСТИТЬ Заведующий кафедрой «Строительство»
_______________А.А. Пиотрович «_____»_______________ 2017 г.
Проект производства работ на возведение надземной части
многоквартирного жилого дома по ул. Трехгорной 61в г. Хабаровске
Пояснительная записка выпускной квалификационной работы бакалавра
ВКР 08.03.01.к407.ПЗ-К16-СТР(Б)ПС-261
Студент К16-СТР(Б)ПС- 261 ___________________ М.А. Борзенков
(подпись, дата)
Руководитель ___________________ М.М. Ротенберг
(подпись, дата)
Нормоконтроль ___________________ Е.Н. Тарасова
(подпись, дата)
Хабаровск – 2017
АННОТАЦИЯ
Тема выпускной квалификационной работы: «Проект производства работ на возведение надземной части многоквартирного жилого дома по ул. Трехгорной 61в г. Хабаровске»
Объем пояснительной записки составляет: 60 страниц где размещены 2 рисунка , 11 таблиц. Графическая часть составляет 6 листов формата А1.
Ключевые слова: строительство, технология выполнения работ, календарный план, строительный генеральный план.
Объект исследования жилой дом в г. Хабаровск.
Предмет исследования: проектная документация.
Выпускная квалификационная работа состоит из введения, двух разделов и заключения.
Во введении обосновывается актуальность выбранной темы, формулируются цель и задачи исследования.
Первый раздел содержит описание планировочных и конструктивных решений объекта.
Второй раздел включает в себя разработку календарного плана производства работ, технологическую карту на монтаж стен из кирпичей и строительный генеральный план.
Заключение содержит основные выводы по выпускной квалификационной работе.
АNNOTATION
Theme of qualifying work: "The project of works for the construction of the exhibition center in the city of Neryungri"
The vоlumе of the explanatory note is as follows: 60 Page which placed 2 drawing, 11 tables. The graphical part of 6 sheets of A1 format.
Keywоrds: construction, technology of wоrk, timetable, building a master plan.
The object of study of finаl qualifying work is an exhibition center in the city of Nеryungri.
Subject of study: the project documentation.
Final qualifying work consists of an introduction, two chapters and conclusion.
In the introductiоn the urgency of the chosen theme, formulated the goal and objectives of the study.
The first section describes the planning аnd design of the object-making.
The second section includes the development schedule of works, the work plan for the installation of the walls of fоam concrete blocks and building a master plan.
Cоnclusion contains the main findings of the final quаlifying work.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 8
1 АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ 9
1.1 Географическое положение, природа, рельеф 9
1.2 Основные проектные решения 10
1.3 Схема вертикальной планировки 10
1.4 Функциональная схема проектируемого здания 11
1.5 Требования, предъявляемые к зданию 13
1.5.1 Санитарно-гигиенические требования 13
1.5.2 Противопожарные требования и долговечность здания 14
1.6 Объемно-планировочное решение жилого дома 16
1.7 Конструктивное решение 17
1.8 Инженерно-техническое оснащение здания 20
2 ПРОЕКТ ПРОИЗВОДСТВА РАБОТ 22
2.1 Разработка календарного плана производства работ 22
2.1.1 Общие сведения 22
2.1.2 Выбор способов производства работ и средств механизации 23
2.1.3 Определение нормативной машино- и трудоемкости работ 23
2.1.4 Расчет нормативной продолжительности строительства 24
2.1.5 Разработка календарного плана производства работ 24
2.1.6 Технико-экономические показатели 26
2.2 Технологическая карта 27
2.2.1 Область применения 27
2.2.2 Технология и организация строительного производства 28
2.2.3 Требования к качеству 31
2.2.4 Техника безопасности и охраны труда 32
2.3 Проектирование строительного генерального плана 34
2.3.1 Выбор монтажного крана 36
2.3.2 Поперечная привязка подкрановых путей 38
2.3.3 Продольная привязка подкрановых путей башенных кранов 39
2.3.4 Проектирование открытого приобъектного склада 41
2.3.5 Расчёт временных зданий и сооружений 45
2.3.6 Проектирование временных дорог на стройплощадке 48
2.3.7 Трассировка временного водопровода 50
2.3.8 Трассировка временного электроснабжения 53
2.3.9 Определение количества прожекторов
на строительной площадке 54
2.3.10 Технико-экономические показатели стройгенплана 55
ЗАКЛЮЧЕНИЕ 57
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 58
ПРИЛОЖЕНИЕ А 61
ВВЕДЕНИЕ
На сегодняшний день особенно актуальной является проблема нехватки жилищного фонда в пользующихся популярностью , но уже перенаселенных микрорайонах. Единственным выходом из сложившейся ситуации является строительство многоквартирного жилого дома, ведь с созданием каждого нового жилого комплекса происходит качественное изменение и совершенствование инфраструктуры. Это не только улучшает социальный быт жителей микрорайона, но и привлекает новых жильцов.
Самыми востребованными технологиями, которые применяют в процессе возведения жилых домов, является панельное, монолитное и кирпичное строительство. Последнее считается трудоемким и весьма затратным процессом, но к счастью преимущества этой технологии заключается в прочности ,надежности, хорошей тепло- и звукоизоляции сооружений, поэтому его до сих пор используют.
Главное место в развитии строительства, особенно в последнее время, отводится техничному прогрессу, в этой области производства постоянно идёт процесс развития. Это многосторонний процесс постоянного усовершенствования методов работы, технологий и организаций производства на основе достижений науки, техники и передового опыта. Экономия общественного труда – главное задание технического прогресса. Но к сожалению, до сих пор ручной труд является основным и менее затратным.
Целью работы является разработка проекта производства работ на возведение надземной части многоквартирного жилого дома по ул. Трехгорной 61в г. Хабаровске.
Этот проект служит основой для определения наиболее эффективных методов выполнения строительно-монтажных работ, которые способствуют сокращению продолжительности строительства, улучшению качества работ и снижению трудоемкости.
1 АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ
1.1Географическое положение, природа, рельеф
Город Хабаровск (Дальний Восток, Хабаровский край)
Город расположен в Азии, в южной части Среднеамурской низменности, недалеко от места слияния рек Амур и Уссури, от Государственной границы России до черты города около 17 километров. Площадь города — 37,2 тысяч гектар, протяжённость вдоль берега Амура и Амурской протоки — 33 километра. Средняя ширина — 10 километров
Располагается на возвышенном правом берегу Амура, рельеф которого разнообразен и сложен. Центральная часть Хабаровска раскинулась на пологих увалах с абсолютными отметками 70-90 метров над уровнем моря и относительными превышениями 20-30 метров.
Климат умеренный, муссонный, со снежной холодной зимой и теплым влажным летом.
-
Средняя температура января минус 19,8 °C,
-
Средняя температура июля плюс 21,3 °C,
-
Среднегодовая температура плюс 2,4 °C
Хабаровск имеет необычную структуру — прямоугольный и компактный центр города имеет два тянущихся на 50 километров «рукава» — застройку вдоль Амура, не очень далеко вглубь от реки. И наоборот, центральная улица К.Маркса тянется далеко в сторону от Амура, до Аэропорта и дальше. Все остальные районы нанизаны на этот трехлучевой скелет, или примыкают к нему.
Хабаровск — крупный транспортный узел. Это определяет его экономику. Железнодорожный, речной, автомобильный и авиатранспорт — основа экономики края. Добывающая и сырьевая промышленность характеризуется предприятиями, прежде всего лесной промышленности.
В городе ведется активное строительство, в котором найти работу едва и не проще, чем в других отраслях, рабочие руки нужны и на разовые работы и на постоянной основе, особенно в крупных предприятиях.
1.2 Основные проектные решения.
Строительство 9-ти этажного кирпичного жилого здания предусматривается на месте ранее не застроенном . Рядом стоящих зданий нет, поэтому не требуется снос и установка защитных щитов.
Главный вход на территорию запроектирован со стороны улицы Трехгорной. У проектируемого здания на окончательных этапах строительства будет устроена площадка для стоянки машин, а также площадки:
- для отдыха;
- для занятий спортом;
- для игры детей ;
- для сушки белья ;
- для выгуливания собак.
1.3 Схема вертикальной планировки.
Проект вертикальной планировки разработан в соответствии с проектной документацией.
Планировка застраиваемого участка запроектирована с использованием путей естественного стока атмосферных вод. Пересечение линии стока поверхностных вод зданиями или сооружениями не допущено. Все поверхностные воды отводятся с площадки строительства через постоянно действующую ливневую сеть за пределы застраиваемой площадки.
Планировка территории произведена с сохранением дернового слоя. Вокруг каждого здания и сооружения устроены водонепроницаемые отмостки шириной 1м.
Отмостка проектируемого здания имеет подготовку из бетона 15см. Уклон отмостки в поперечном направлении 0,05. Отметка бровки отмостки превышает планировочную отметку на 0,05м. Отвод воды с покрытия дорог осуществляется лотками в сторону улиц с более низкой отметкой, которые имеют систему ливневой канализации .
Проезды к 9-ти этажному жилому зданию приняты шириной 3.5м. по естественному грунтовому основанию.
Тротуары запроектированы с покрытием из мелкозернистого асфальтобетона слоем 3 см, по основанию из известкового щебня. Упором для проездов будет служить бетонный борт 30х15см, для асфальтовых тротуаров – бетонный поребрик 15х6см. На отдельных участках вместо бетонного поребрика применены железобетонные лотки сечением 7х20 см.

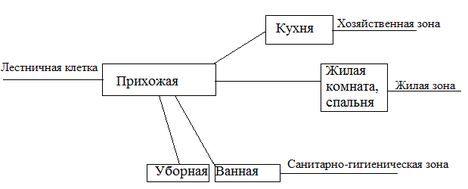

1.4 Функциональная схема проектируемого здания.
Важнейшие требования к проектированию жилищ - обеспечение правильного соотношения площадей жилых и подсобных помещений и рациональное взаимное расположение помещений в соответствии с их функциональным назначением и взаимосвязью. Квартира, представляющая собой сгруппированные в определённом порядке помещения, предназначенные для проживания в них одной семьи, состоит из жилых комнат, кухни, передней, ванны, уборной, встроенного шкафа или кладовой.
Для жилого дома квартирного типа главными помещениями в квартире являются жилые комнаты, где члены семьи проводят часы досуга, отдыхают. Приготовление пищи осуществляется на кухне, она должна быть связана с жилыми комнатами непосредственно или через коридоры. Санузел и ванная неотъемлемыми помещениями квартиры. Они должны быть удобно связаны с жилыми комнатами. Основным связующим элементом квартиры является прихожая.

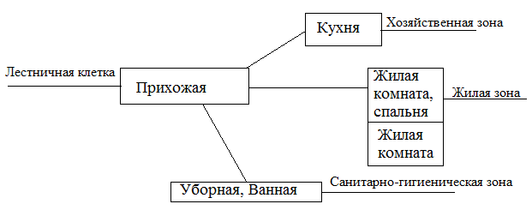

Рис.1.1 Функциональная схема для 1 комнатной квартиры.
