Классификация условий труда работников книжного магазина представлена в таблице 2.4.

Таблица 2.4

Класс условий труда работников книжного магазина

Класс условий труда

Процент от периода измерений (27 недель)

Класс 1 – оптимальный

48%

Класс 2 – допустимый

11%

Класс 3.1 – вредный 1-ой степени

33%

Класс 3.2 – вредный 2-ой степени

8%

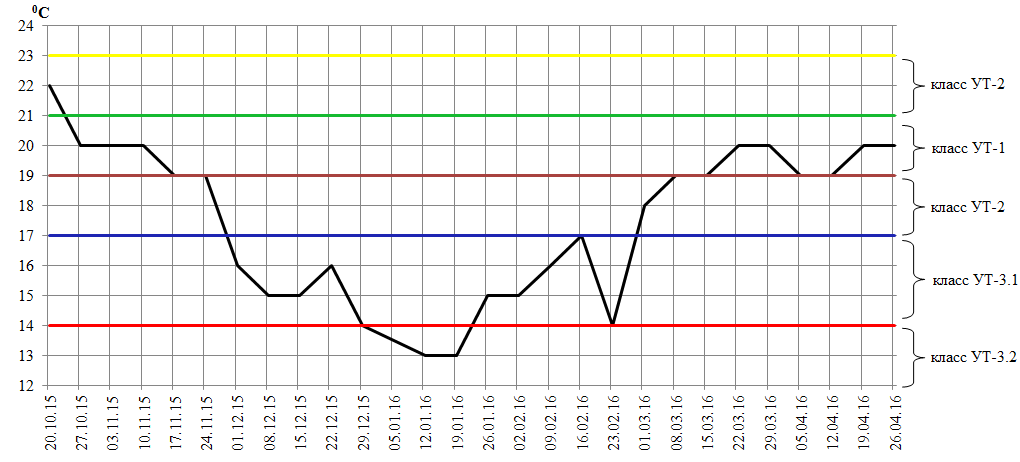

Рисунок 2.1 Изменение температуры в помещении магазина по датам

На рисунке 2.2 представлена диаграмма, показывающая распределение времени нахождения работников в различных классах условий труда по микроклимату (в %).

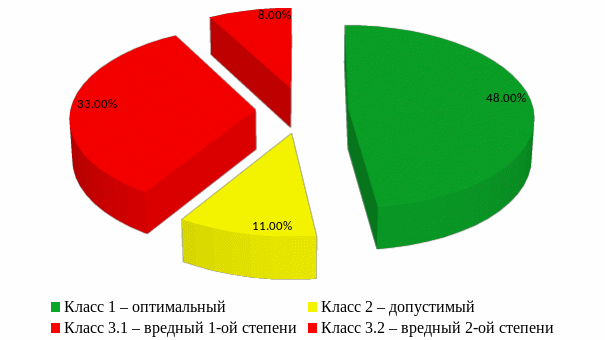

Рисунок 2.2 Диаграмма распределения времени

воздействия на работников классов условий труда, %

Из рисунка 2.2 видно, что во вредных условиях труда по микроклимату, работники находились 41 % времени, из них 8 % - вредный класс условий труда второй степени (3.2).

На рисунке 2.3 представлена зависимость температуры в помещении магазина от наружной и среднесуточной температуры.

Из приведенных данных можно сделать вывод, что снижение температуры воздуха в помещении магазина коррелирует с наружной и среднесуточной температурой. При понижении температуры воздуха на улице наблюдается снижение температуры внутри помещения, а это, в свою очередь, означает наличие проблем в изоляции помещений магазина от окружающей среды преграждающими строительными конструкциями.

Рисунок 2.3 Зависимость температуры в помещении от наружной и среднесуточной температуры

В ходе работы выявлены вероятные причины снижения температуры.

Одной из главных причин снижения температуры в помещении магазина является то, что радиаторы располагаются за стеллажами с книгами. К тому же они не промывались в течение длительного времени.

Стоит отметить, что до 2005 года четырехэтажное здание принадлежало типографии, и помещение использовалось как складское. В настоящее время все здание, кроме книжного магазина, располагающегося на первом этаже, не эксплуатируется и не отапливается.

В цокольном помещении и на верхних этажах частично разбиты оконные проемы (рисунок 2.4), поэтому имеется поступление холодного воздуха, которое через перекрытия поступает в помещение магазина. Также в магазине находится тамбур, не имеющий централизованного отопления, а только тепловую завесу, мощность которой не достаточна для обогрева, и в зимний период чувствуется поступление холодного воздуха, при открывании двери покупателем.

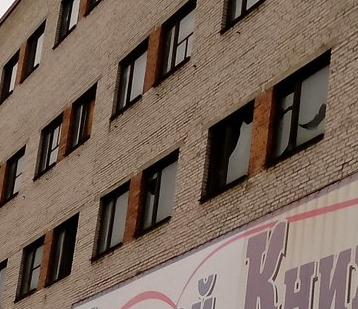

Рисунок 2.4 Разбитые оконные проемы



3 Оценка искусственной освещенности в книжном магазине

Высокая производительность труда работников зависит от достаточного освещения помещения.

Согласно СП 52.13330.2011 от 20 мая 2011 года «Естественное и искусственное освещение» (актуализированная редакция СНиП 23-05-95) освещение подразделяется на следующие виды [3]:

  1. естественное освещение – освещение, создаваемое солнечными лучами и рассеянным светом небосвода;

  2. искусственное освещение – предусматривается в помещениях, в которых недостаточно естественного света или для освещения в часы суток, когда естественная освещенность отсутствует, создается электрическими источниками света;

  3. совмещенное освещение – освещение, при котором недостаточное по нормам естественное освещение дополняется искусственным.

Освещение рабочих мест должно соответствовать следующим требованиям [3]:

а) помещения с постоянным пребыванием людей (более 50% рабочего дня или более 2 часов непрерывно) должны быть с естественным освещением;

б) достаточность освещения, т.е. освещенность должна соответствовать характеру зрительной работы;

в) освещенность должна быть равномерной на рабочем месте, окружающих предметах;

г) освещение должно обеспечивать отсутствие резких теней;

д) отсутствие прямой и отраженной блескости.

В магазине «Большой книжный» освещение необходимо для сотрудников магазина и покупателей.

Естественное освещение в магазине представлено четырьмя оконными проемами, размером 30 см ×150 см (рисунок 3.1).

Рисунок 3.1 Оконные проемы книжного магазина

Данного освещения не достаточно для нормальной работы, поэтому используется совмещенное освещение.

Рассмотрим классификацию искусственного освещения.

По конструктивному исполнению освещение делится на:

  • общее – когда все производственные участки освещаются однотипными светильниками, равномерно расположенными над освещаемой поверхностью и снабженными лампами одинаковой мощности;

  • комбинированное – когда к общему освещению добавляется местное освещение рабочих мест светильниками, находящимися у станка, агрегата, приборов и т. д.

По функциональному назначению освещение подразделяется на:

  • рабочее – предусматривается для всех помещений зданий, а также участков открытых пространств, предназначенных для работы, прохода людей и движения транспорта;

  • аварийное – предусматривается для обеспечения минимальной освещенности в производственном помещении на случай внезапного отключения рабочего освещения;

  • эвакуационное – предназначено для обеспечения эвакуации людей из производственного помещения при авариях и отключении рабочего освещения; организуется в местах опасных для прохода людей: на лестничных клетках, вдоль основных проходов производственных помещений, в которых работают более 50 человек;

  • охранное – предусматривается вдоль границ территорий, охраняемых специальным персоналом.

В выпускной квалификационной работе необходимо проверить достаточность искусственного освещения помещения магазина «Большой книжный-1», площадью 764,5м2, представленного на рисунке 3.2 методом коэффициента использования светового потока.

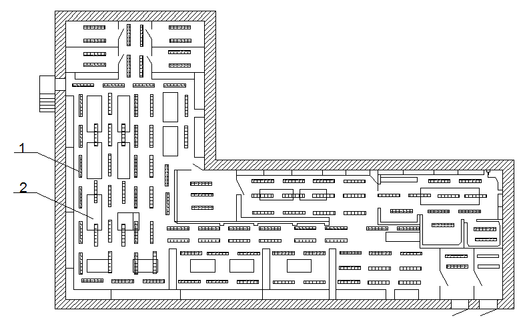

Рисунок 3.2 План помещения магазина «Большой книжный-1»

1- светильник ЛПО с двумя люминесцентными лампами ЛХБ;

2 - стеллажи с книгами

Работа люминесцентной лампы (рисунок 3.3) основана на использовании ультрафиолетового излучения паров ртути низкого давления, наполняющих колбу лампы, при прохождении электрического тока, с последующим преобразованием специальных кристаллических веществ (люминофоров) невидимого ультрафиолетового излучения в световое, т.е. фотолюминесценция.

Рисунок 3.3 Люминесцентная лампа

1-запаяная стеклянная трубка; 2-вольфрамовые

биспиральные электроды; 3- штыревые контакты

Лампа представляет собой запаянную стеклянную трубку 1 с нанесенным на внутреннюю сторону тонким слоем люминофора. С обоих концов трубки расположены вольфрамовые биспиральные электроды 2. Для возможности предварительного подогрева электродов и облегчения начала разряда электроды выполнены в виде двойной или тройной спирали из вольфрамовой проволоки, покрытой слоем окиси щелочноземельных металлов: бария, кальция и стронция.

После откачки воздуха до 1-1,5 Па внутрь колбы вводится капля (20-30 мг) ртути, которая испаряется при работе лампы, и небольшого количества инертного газа (аргона), служащего для уменьшения процесса испарения вольфрамовых электродов и облегчения зажигания лампы. При подаче напряжения на предварительно подогретые электроды или импульса повышенного напряжения в лампе начинается разряд в парах ртути. Напряжение к лампе подается через штыревые контакты 3, расположенные в цоколях.

В таблице 3.1 приведены преимущества и недостатки люминесцентных ламп.

Таблица 3.1

Преимущества и недостатки люминесцентных ламп

Преимущества

Недостатки

  1. световая отдача до 110 лм/вт;

  2. срок службы до 15000 часов;

  3. пожаробезопасные;

  4. спектр излучения близок к естественному;

  5. рассеянный свет;

  6. низкая стоимость и простота конструкции;

  7. большая длина трубки при низкой температуре ее поверхности (не выше 800С), что позволяет близко размещать лампы к работающим и обеспечивать равномерное распределение освещенности.

  1. длительный период инертности (т.е. разгорания);

  2. необходимо применение специальных пусковых устройств;

  3. пульсация светового потока;

  4. содержат опасное вещество – ртуть;

  5. падение светового потока при понижении температуры окружающей среды;

  6. значительное снижение потока к концу срока службы до 54 % номинального;

  7. невозможность переключения ламп, работающих на переменном токе, на питание от сети постоянного тока.

В СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий» [2, пункт 80] приведены нормируемые показатели освещения книжного магазина. В таблице 3.2 приведены нормируемые показатели искусственного освещения книжного магазина.

Таблица 3.2

Нормируемые показатели искусственного освещения книжного магазина

Рабочая поверхность и плоскость нормирования КЕО и освещенности

Искусственное освещение

Г – 0,8

Освещенность при общем освещении, лк

Показатель дискомфорта М

(не более)

Коэффициент пульсации освещенности,

Кп, % (не более)

300

40

15

Расчет общего равномерного искусственного освещения горизонтальной рабочей поверхности выполняется методом коэффициента использования светового потока и рассчитывается по формуле 3.1:

(3.1)

где Ф - световой поток лампы, лм;

- нормированная освещенность, лк (принимаем по таблице 3.1);

- коэффициент запаса, учитывающий запыление светильников и износ источников света в процессе эксплуатации;

S-площадь помещения, м2;

Z-поправочный коэффициент, учитывающий неравномерность освещения (принимается равной 1,1);

N- количество светильников (N=191шт);

n- количество ламп в светильнике (n=2шт);
