ВВЕДЕНИЕ
В современном мире развитие высокоскоростного доступа в интернет стремительно. И любой пользователь стремится иметь такой доступ. Развитие сотовых сетей должным образом не обеспечивает доступного и стабильного доступа в интернет. В России стремительно развиваются сети FTTx. Но при использовании медных кабелей для передачи информации не обеспечивает возросшего спроса к скорости доступа и других предоставляемых услуг, как голосовое общение, обмен информацией, цифровое телевидение. На данный момент компании по предоставлению услуг доступа в интернет переходят на варианты доставки оптики до дома, квартиру.
Для такого подключения существуют сети PON (пассивные оптические сети). Пропускная способность этих сетей позволяет предоставлять большой спектр услуг. При этом для 64 абонентов используют только одно волокно на расстоянии 20 километров.
В сетях PON в самой инфраструктуре не используется активное оборудование, а значит, ее элементам не требуется электропитание, что значительно снижает расходы на эксплуатацию и упрощение при строительстве сетей.
В данном проекте будет разработана сеть PON для малонаселенного пункта. На базе этого проекта можно строить сети в поселках на всей протяженности БАМа, так как эти поселки очень схожи.
1 Применяемая технология
Предоставление доступа в Интернет будет осуществляться по технологии PON.
PON ( Passive optical network, пассивная оптическая сеть) — технология пассивных оптических сетей [1]. Структура PON изображена на рисунке 1.1.
Рисунок 1.1 Структура сети PON
Развитие сети Internet, в том числе появление новых услуг связи, способствует увеличению потоков данных, передаваемых по сети, и заставляет операторов искать пути увеличения пропускной способности транспортных сетей. При выборе решения необходимо учитывать:
-
разнообразие потребностей абонентов;
-
потенциал для развития сети;
-
экономичность.
На развивающемся телекоммуникационном рынке опасно как принимать поспешные решения, так и дожидаться появления новой технологии. Тем более что, на взгляд авторов, такая технология уже появилась – это технология пассивных оптических сетей PON (passive optical network) . Распределительная сеть доступа PON, основанная на древовидной волоконной кабельной архитектуре с пассивными оптическими разветвителями на узлах, возможно, представляется наиболее экономичной и способной обеспечить широкополосную передачу разнообразных приложений. При этом архитектура PON обладает необходимой эффективностью наращивания как узлов сети, так и пропускной способности в зависимости от настоящих и будущих потребностей абонентов.
Принцип действия. PON Основная идея архитектуры PON – использование всего одного приемопередающего модуля в центральном узле OLT для передачи информации множеству абонентских устройств ONT и приема информации от них. Число абонентских узлов ONT, подключенных к одному приемопередающему модулю OLT, может быть настолько большим, насколько позволяет бюджет мощности и максимальная скорость приемопередающей аппаратуры.
Для передачи потока информации от OLT к ONT – прямого (нисходящего) потока, как правило, используется длина волны 1550 нм.
Наоборот, потоки данных от разных абонентских узлов в центральный узел, совместно образующие обратный (восходящий) поток, передаются на длине волны 1310 нм. В OLT и ONT встроены мультиплексоры WDM, разделяющие исходящие и входящие потоки.
Прямой поток. Прямой поток на уровне оптических сигналов является широковещательным. Каждый абонентский узел ONT, читая адресные поля, выделяет из общего потока предназначенную только ему часть информации. Фактически мы имеем дело с распределенным демультиплексором.
Обратный поток. Все абонентские узлы ONT ведут передачу в обратном потоке на одной и той же длине волны, используя концепцию множественного доступа с временным разделением. Для того чтобы исключить возможность пересечения сигналов от разных ONT, для каждого из них устанавливается свое индивидуальное расписание по передаче данных c учетом поправки на задержку, связанную с удалением данного ONT от центрального узла OLT. Эту задачу решает протокол TDMA MAC [2].
1.1 Обзор стандартов PON
Первые шаги в технологии PON были предприняты 1995 году. Эта организация, поддерживаемая ITU-T, получила название FSAN (full service access network). Целью FSAN была разработка общих рекомендаций и требований к оборудованию PON для того, чтобы производители оборудования и операторы могли сосуществовать вместе на конкурентном рынке систем доступа PON.
APON/BPON. В середине 90-х годов общепринятой была точка зрения, что только протокол ATM способен гарантировать приемлемое качество услуг связи QoS между конечными абонентами. Поэтому FSAN, желая обеспечить транспорт мультисервисных услуг через сеть PON, выбрал за основу технологию ATM. В результате в октябре 1998 года поя- вился первый стандарт ITU-T G.983.1, базирующийся на транспорте ячеек ATM в дереве PON и получивший название APON (ATM PON) . Далее в течение нескольких лет появляется множество новых поправок и рекомендаций в серии G.983.x (x = 1–7), скорость передачи увеличивается до 622 Мбит/c. В марте 2001 года появляется рекомендация G.983.3, добавляющая новые функции в стандарт PON :
-
передача разнообразных приложений (голоса, видео, данные) – это фактически позволило производителям добавлять соответствующие интерфейсы на OLT для подключения к магистральной сети и на ONT для подключения к абонентам;
-
расширение спектрального диапазона – открывает возможность для дополнительных услуг на других длинах волн в условиях одного и того же дерева PON, например, широковещательное телевидение на третьей длине волны (triple play). За расширенным таким образом стандартом APON закрепляется название BPON (broadband PON). APON сегодня допускает динамическое распределение полосы между различными приложениями и различными ONT и рассчитан на предоставление как широкополосных, так и узкополосных услуг. Оборудование APON разных производителей поддерживает магистральные интерфейсы: SDH (STM-1), ATM (STM-1/4), Fast Ethernet, Gigabit Ethernet, видео (SDI PAL), абонентские интерфейсы E1 (G.703), Ethernet 10/100Base-TX, телефонию (FXS). Из-за широковещательной природы прямого потока в дереве PON и потенциально существующей возможности несанкционированного доступа к данным со стороны ONT, которому эти данные не адресованы, в APON предусмотрена возможность передачи данных в прямом потоке с использованием техники шифрования с открытыми ключами. Необходимости в шифровании обратного потока нет, поскольку OLT находится на территории оператора. EPON В ноябре 2000 года комитет LMSC (LAN/MAN standards committee) IEEE создает специальную комиссию под названием EFM (Ethernet in the first mile – Ethernet на первой миле) 802.3ah, реализуя тем самым пожелания многих экспертов построить архитектуру сети PON, наиболее приближенную к широко распространенным в настоящее время сетям Ethernet. Параллельно идет формирование альянса EFMA (Ethernet in the first mile alliance), который создается в декабре 2001 года. В дальнейшем альянс EFMA и комиссия EFM дополняют друг друга и тесно работают над стандартом. Если EFM больше концентрируется на технических вопросах и разработке стандарта в рамках IEEE, то EFMA преимущественно изучает индустриальные и коммерческие аспекты использования новой технологии. Цель сов- местной работы – достижение консенсуса между операторами и производителями оборудования и выработка стандарта IEEE 802.3ah, полностью совместимого с разрабатываемым стандартом магистрального пакетного кольца IEEE 802.17. Комиссия EFM 802.3ah должна стандартизировать три разновидности решения для сети доступа:
-
EFMC (EFM copper) – решение «точка- точка» с использованием витых медных пар. На сегодняшний день работа по этому стандарту практически завершена. Из двух альтернативных технологий (G.SHDSL и ADSL+), между которыми раз- вернулась основная борьба, выбор был сделан в пользу G.SHDSL;
-
EFMF (EFM fiber) – решение, основанное на соединении «точка-точка» по волокну. Здесь предстоит стандартизировать различные варианты: «дуплекс по одному волокну на одинаковых длинах волн», «дуплекс по одному волокну на разных длинах волн», «дуплекс по паре волокон», новые варианты оптических приемопередатчиков. Подобные решения уже несколько лет предлагаются рядом компаний как «proprietary». Пришло время их стандартизировать;
-
EFMP (EFM PON) – решение, основанное на соединении «точка-многоточка» по волокну. Это решение, являющееся по сути альтернативой APON, получило схожее название EPON. EPON (Ethernet PON) может оказаться весьма экономичным решение. GPON Архитектуру сети доступа GPON (Gigabit PON) можно рассматривать как органичное продолжение технологии APON. При этом реализуется увеличение как полосы пропускания сети PON, так и эффективности передачи приложений. Стандарт GPON ITU-T Rec. G.984.3 был принят в октябре 2003 года . GPON предоставляет масштабируемую структуру кадров при скоростях передачи от 622 Мбит/с до 2,5 Гбит/c и допускает системы как с одинаковой скоростью передачи прямого и обратного потока в дереве PON, так и с разной. GPON базируется на стандарте ITU-T G.704.1 GFP (generic framing protocol, общий протокол кадров), обеспечивая инкапсуляцию в синхронный транспортный протокол любого типа сервиса, в том числе TDM. Если в SDH реализуется только статическое деление полосы, то протокол GFP (generic framing protocol), сохраняя структуру кадра SDH, позволяет динамически распределять полосу [3].
Преимущества архитектуры PON:
-
отсутствие промежуточных активных узлов;
-
экономия оптических приемопередатчиков в центральном узле;
-
экономия волокон;
-
легкость подключения новых абонентов и удобство обслуживания (подключение, отключение или выход из строя одного или нескольких абонентских узлов никак не сказывается на работе остальных).
Таблица 1.1.1. Сравнительные характеристики PON
Характеристики | APON (BPON) | EPON | GePON |
Институты стандартизации / альянсы | ITU-T SG15 / FSAN | IEEE / EFMA | ITU-T SG15 / FSAN |
Дата принятия стандарта | октябрь 1998 | июль 2004 | октябрь 2003 |
Стандарт | ITU-T G.981.x | IEEE 802.3ah | ITU-T G.984.x |
Скорость передачи, прямой/обратный поток, Мбит/с | 155/155 622/155 622/622 | 1000/1000 | 1244/155,622,1244 2488/622,1244,2488 |
Базовый протокол | ATM | Ethernet | SDH |
Линейный код | NRZ | 8B/10B | NRZ |
Максимальный радиус сети, км | 20 | 20 (>30№) | 20 |
Максимальное число абонентских узлов на одно волокно | 32 | 16 | 64 (128І) |
Приложения | любые | IP, данные | любые |
Коррекция ошибок FEC | предусмотрена | нет | необходима |
1.2 Обзор топологий сети PON
Прокладка оптического кабеля (ОК) – это весьма радикальный подход. Еще 5 лет назад он считался крайне дорогим. Однако в настоящее время благодаря значительному снижению цен на оптические компоненты этот подход стал актуален. Сегодня прокладывать ОК для организации сети доступа стало выгодно и при обновлении старых, и при строительстве новых сетей доступа (последних миль). При этом имеется множество вариантов выбора волоконно-оптической технологии доступа. Наряду со ставшими традиционными решениями на основе оптических модемов, оптического Ethernet, технологии Micro SDH появились новые решения с использованием архитектуры пассивных оптических сетей PON. Существуют три основные топологии построения оптических сетей доступа: «звезда», «шина», «дерево».

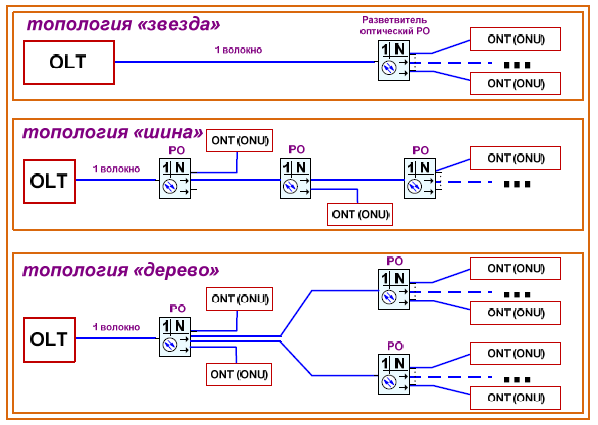

Топологии построения пассивных оптических сетей представлены на рисунке 1.2.1.
