Текст из файла (страница 5)

Рисунок 3.6.2. Расположение ОРШД на техническом этаже.

В каждом подъезде будет установлен ОРШП такого же типа как ОРШД, только большей емкостью оптического кросса. Настенный оптический бокс на 32 SC адаптеров изображен на рисунке 3.6.3.

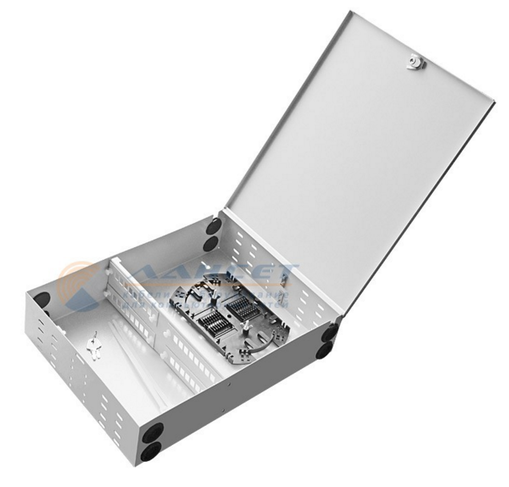

Рисунок 3.6.3. Настенный оптический бокс на 32 SC адаптера

Описание оптического бокса : оптический бокс предназначен для монтажа на стену.
- Возможность установки до 32 SC проходных адаптеров
- Покрытие оптических боксов порошково-полимерное. Цвет серый
-Размеры, мм 390х295х95
-Количество и тип портов 32 SC
-8 отверстий для кабеля диаметром 30 мм (с уплотнителями 25мм)
- Сплайс кассета КУ-01 с крышкой
-Исполнение настенный
-Вес, кг 3,4
-Материал Сталь

Использование боксов с повышенной емкостью оптических кроссов обуславливается развитием сети в дальнейшей эксплуатации.

ОРШП будут устанавливаться на третьем этаже, что также оптимизирует максимальную длину патч-кордов которые будут протягиваться до квартиры и оборудования ONT(рисунок 3.6.4.).

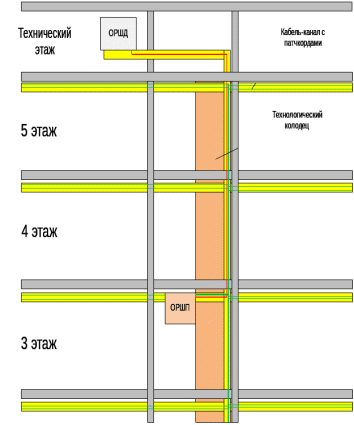

Рисунок 3.6.4. Расположение ОРШП в подъезде дома.

Имея данные по количеству домов и подъездов составим спецификацию для ОРШ (таблица 3.6.1.)

Таблица 3.6.1. Спецификация ОРШ.

Учитывая что в одном доме находится от двух до четырех подъездов, то в ОРШД будем использовать спллитеры с кратностью 1х4. В дальнейшем при модернизации сети можно установить дополнительный сплиттер или заменить существующий. Выбор данного сплиттера обосновывается тем что подключение патч-кордов производится непосредственно в сплиттер, что сокращает количество соединений которые влияют на потери в сети. Также его установка производится вместо кросс-панелей.

PLC сплиттер 1*4, SC/APC изображен на рисунке 3.6.5.

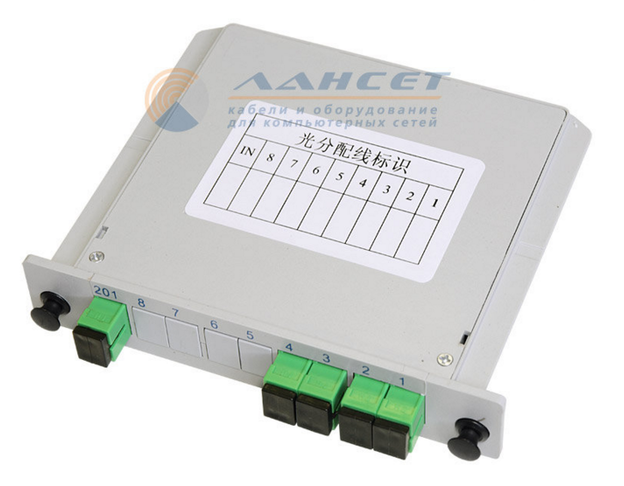

Рисунок 3.6.5. PLC сплиттер 1*4, SC/APC

Описание: 4 SC/APC одномодовый.

Особенности: низкие вносимые потери, низкие поляризационно-зависимые потери , качественная оболочка, компактные размеры, качественное и униформатное соединение каналов, широкая рабочая длина волны, высокая надёжность и стабильность.

Применение: оперативный мониторинг, WDM сети, телекоммуникации, дополнительное оборудование для сотовых сетей, волоконно-оптический усилитель, интернет сети.

Технические параметры сплиттеров приведены в таблице 3.6.2.

Таблица 3.6.2. Технические параметры сплиттеров.

В подъезде двадцать квартир, но подключаться будут 80%, то есть шестнадцать квартир. В ОРШП будем устанавливать сплиттер кратностью 1х16. Так как все подключения будут производиться с помощью оптических коннекторов, то замена сплиттера будет простой. Также как у PLC 1*4, SC/APC, подключение будет производиться напрямую в сплиттер.

PLC сплиттер 1*16, SC/APC изображен на рисунке 3.6.6.

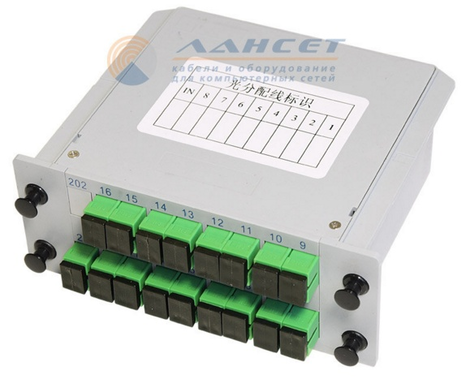

Рисунок 3.6.6. PLC сплиттер 1*16, SC/APC

Описание: 4 SC/APC одномодовый

Особенности: низкие вносимые потери, низкие поляризационно-зависимые потери , качественная оболочка, компактные размеры, качественное и униформатное соединение каналов, широкая рабочая длина волны, высокая надёжность и стабильность.

Применение: оперативный мониторинг, WDM сети, телекоммуникации, дополнительное оборудование для сотовых сетей, волоконно-оптический усилитель, интернет сети.

Технические параметры приведены в таблице 3.6.2.

Подсчитаем нужное количество сплиттеров и представим спецификацию на них.

Спецификация сплиттеров представлена в таблице 3.6.3.

Таблица 3.6.3. Спецификация сплиттеров

Выбор патч-кордов

Подключени ОРШД к ОРШП и абонентов будет производиться с пощью патч-кордов типа SC/APC. Преимущество патч-кордов этого типа заключается в полировке.

В основе этого типа полировки лежит применение скошенных торцов, под углом около 8°, что обеспечивает более лучшее соприкосновение оптических волокон, кроме того, весь отражённый сигнал покидает пределы световода и не вносит дополнительные потери на линию. На сегодня это лучший вид полировки, обратные потери составляют всего -60дБ … - 65дБ. Активное применение коннекторы с полировкой APC нашли в области телевизионных линий и линий с применением технологии спектрального уплотнения каналов (WDM). Данный вид не совместим не с одним другим, при соединение оба разъёма могут быть повреждены.[7] Патч-корд SC-SC/APC SM Simplex изображен на рисунке 3.6.7.

Рисунок 3.6.7. Оптический патч-корд.

Описание:

• Цвет кабеля: Желтый

• Количество волокон: Волокно (Симплекс)

• Тип волокна: одномодовое 9/125um

• Тип соединителя: SC (APC)

• Количество соединителя: 2 соединителя

Применение:

• Телекоммуникация оборудования

• Абонентское телевидение, FTTH, LAN

• Волокно оптические датчики

• Оптическая система передачи

• Оборудование для диагностики

Просчитаем все возможные расстояния которые могут быть между ОРШД и ОРШП, ОРШП и ОР (оптической розеткой).

ОРШД размещается по середине технического этажа. Расстояние от ОРШД до крайнего ОРШП 40 метров в домах №1 №2 (А). В домах №3; №4; №5 до крайнего ОРШП 30 метров (B). Такоеже расстояние в доме №6(B1).

Расстояние в доме №3; №4; №5 до ОРШП в среднем подъезде 10 метров (A1).

Теперь просчитаем расстояния от ОРШП до ОР. Достаточно сделать это для одного подъезда. Для этого пронумеруем квартиры в подъезде от 1 до 20. Квартиры №1;2;3;4 и квартиры №17;18;19;20 находятся на одинаковом расстоянии, 20 метров (F). Квартиры №5;6;7;8 и №13;14;15;16 на расстоянии 15 метров (D). Квартиры №9;10;11;12 находятся на расстоянии 10 метров (С).

Подсчитаем общее количество патч-кордов для каждой длинны и c учетом 80% подключаемых абонентов составим спецификацию (таблица 3.6.4.).

Таблица 3.6.4. Спецификация патчкордов.

Выбор компании производителя оборудования для сетей PON выпал на ООО «Предприятие «Элтекс».

В качестве OLT оборудования будем использовать OLT LTP-8X REV.B.

Применение OLT LTP-8X REV.B, позволяет строить масштабируемые, отказоустойчивые сети «последней мили», обеспечивающие высокие требования безопасности. OLT осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.

• 8 портов PON, исполнение 1U

• идеальное решение для поселка или многоквартирного дома

• удаленное управление посредством CLI, SNMP

• соответствие стандартам G.988, G.984.x и TR-156

• OLT возможность предоставления услуги кабельного телевидения совместно с передачей данных.

OLT LTP-8X REV.B изображен на рисунке 3.6.8.

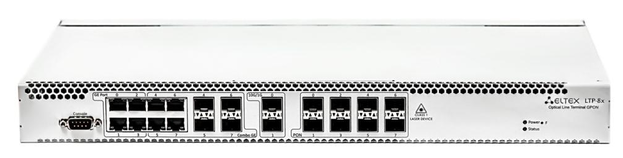

Рисунок 3.6.8. OLT LTP-8X REV.B

Технические характеристики OLT LTP-8X REV.B:

Сетевые интерфейсы:

• 2 порта 10GBase (SFP+)/1000 Base-Х

• 4 комбинированных порта 10/100/1000 Base-T/1000 Base-X (SFP)

• 4 порта 10/100/1000Base-T

• 8 портов 2.5/1.25 Гбит/с GPON (SFP)

Режимы портов:

• Дуплексный режим 1/10Гбит/с для опт. портов

Параметры SFP PON:

• Среда передачи - оптоволоконный кабель SMF - 9/125, G.652

• Коэффициент разветвления - до 1:64

• Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strenght Indication)

Class B+

• Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472

• Максимальная дальность действия – 20 км

• Передатчик: 1490nm DFB Laser

  • Data Rate: 2488Mb/s

  • Average Launch Power +1,5..+5 dBm

• Приемник: 1310nm APD/TIA Detector/Amplifier

  • Data Rate: 1244Mb/s

  • Receiver Sensitivity -28 dBm

Управление и мониторинг:

• Управление и мониторинг: CLI, SNMP

• Ограничение доступа: по паролю, IP-адресу

В качестве ONT оборудования будем использовать ONT NTU-2V. ONT серии NTU – высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии, IPTV, OTT и высокоскоростному Интернету. Кроме того, абонентские терминалы серии NTU-2V дают возможность операторам предоставлять пользователям широкий набор услуг и возможностей для работы в локальной сети. ONT NTU-2Vизображен на рисунке 3.6.9.

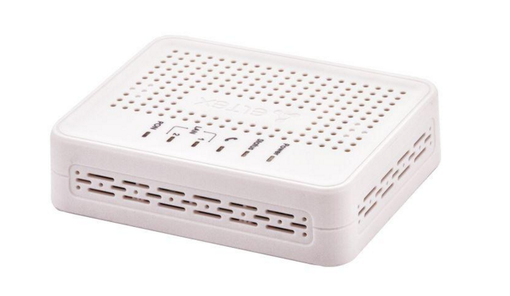

Рисунок 3.6.9. ONT NTU-2V

Предоставляемые услуги:

• высокоскоростной доступ в интернет

• потоковое видео/ High Definition TV/IP TV, видео по

• запросу (VoD), видеоконференция, IP-телефония

• развлекательные и обучающие программы “on-line”

Варианты применения:

• подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках

• построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных.

Технические характеристики:

• 1 порт GPON

• Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+,

• Тип разъема - SC/APC

• Среда передачи - оптоволоконный кабель SMF - 9/125, G.652

• Максимальная дальность - 20 км

• Передатчик: 1310nm DFB Upstream Burst Mode Transmitter

• Data Rate: 1244Mb/s

• Average Launch Power +0,5..+5 dBm

• Spectral Line Width: -20 dB

• Приемник: 1490nm APD/TIA Downstream CW Mode Digital Receiver

• Data Rate: 2488Mb/s

• Чувствительность приемника -28 dBm

• Receiver Optical Overload -4 dBm

Параметры интерфейсов LAN

• 1 порт Ethernet 10/100/1000 Base-T(RJ-45)

• 1 порт Ethernet 10/100 Base-T(RJ-45)

Так же как вариант ONT оборудования будем использовать ONT NTP-RG-1402GC-W , который является Wi-Fi роутером, что предпочтительней по отношению ONT NTU-2V.

ONT NTP-RG-1402GC-W изображен на рисунке 3.6.10.

Характеристики
