Рисунок 3.4.4. Схематическое изображение подъема на крышу дома.
Прокладка ОК по опорам и крышам домов требует определенной технологии крепежа.
Натяжные зажимы применяются в местах поворота трассы, при спуске кабеля со здания на опору, при вводах в здание, а также на прямых участках трассы для соблюдения стрелы провеса кабеля. Натяжной метод основан на анкерных зажимах и талрепах.
Анкерные зажимы позволяют быстро закрепить на опорах кабель с несущим стальным тросом, проволокой или стеклопрутком.
Узел крепления марки УК-Н-01БВ предназначен для натяжного крепления монтажной лентой ОК на опорах ВЛ.
Запас кабеля будет располагаться возле ОРШД каждого дома. Для закрепления запаса кабеля будем использовать устройства для подвеса запаса кабеля, представляющие собой крестовину с зажимами по краям для фиксации кабеля.
Основные элементы крепления кабеля изображены на рисунке 3.4.5.

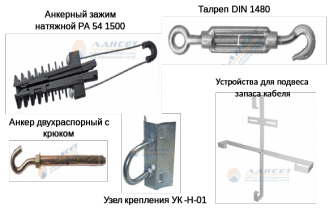

Рисунок 3.4.5. Основные элементы крепления кабеля.
Способ натяжки кабеля на каждом пролете между опорами и домами одинаковый. Способы крепления анкерных зажимов и талрепов разные. Для опор они будут крепиться узел крепления УК-Н-01, а на вводах в здание двухраспорным анкером. Исходя из этого произведем подсчет требуемого количества необходимых материалов для прокладки кабеля используя схему прокладки трассы кабеля ( рисунок 3.2.2.). На участке где кабель протягивается по опорам ( 3 штуки) используем УК-Н-01, по два на каждую опору (6 штук). На остальных пролетах используем способ крепления на двухраспорный анкер с крюком (14 штук). Анкерные зажимы по два на пролет (20 штук). Талрепы для натяжения кабеля по одному на пролет (10 штук). Лента перфорированная используется для крепления УК-Н-01, для каждой опоры , поставляется упаковкой по двадцать пять метров (1 штука). Занесем полученные данные в таблицу.
Спецификация необходимых материалов для прокладки магистрали представлена в таблице 3.4.1.
Таблица 3.4.1. Спецификация материалов для прокладки магистрали.
| № п/п | Наименование | Тип, марка | Единица измерения | Количество |
| 1 | Узел крепления | УК-Н-01 | шт. | 6 |
| 2 | Анкер двухраспорный с крюком | шт. | 14 | |
| 3 | Талреп | DIN 1480 | шт. | 12 |
| 4 | Анкерный зажим | РА 54 1500 | шт. | 20 |
| 5 | Лента перфорированная (25 м) | 0,7/075*20 | шт. | 1 |
| 6 | Замок фиксатор для хомутов | 08*20 | шт. | 20 |
| 7 | Устройства для подвеса запаса кабеля | шт. | 7 |
3.5. Выбор кабеля и его конструктивные характеристики
Учитывая местность, путь прохождения кабеля и тип прокладки, для строительства проектируемой ВОЛС следует выбрать оптический кабель. Также нужно учесть тот факт, что ВОЛС подвешивается на опорах освещения, то выбранный кабель должен быть диэлектрическим, самонесущим. Для этих целей хорошо подходит кабель ОТД.
Кабель ОТД предназначен для подвески между зданиями и сооружениями, по опорам линий связи, опорам электропередачи, городской контактной сети и столбам городского освещения, а также на опорах контактных электрифицированных железных дорогах.
Кабель ОТД-* А-15 изображен на рисунке 3.5.1.

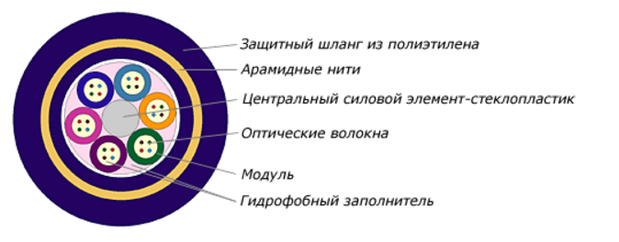

Рисунок 3.5.1. Кабель ОТД-* А-15
Кабель содержит центральный силовой элемент из стеклопластика (Д) или изолированного полиэтиленом стального троса (М), вокруг центрального силового элемента скручены оптические модули с волокнами и кордели. Центральный силовой элемент обмотан водоблокирующими нитями. Свободное пространство в оптических модулях заполнено гидрофобным заполнителем. Межмодульное пространство заполнено гидрофобным заполнителем или поверх скрученных оптических модулей и корделей наложена водоблокирующая лента. На сердечник наложена внутренняя оболочка из полиэтилена (ПЭ). Допускается изготовление кабеля без внутренней оболочки с периферийным силовым элементом из стеклонити. На оболочку методом обмотки наложен периферийный силовой элемент (ПСЭ) из арамидных нитий или стеклонитей. На ПСЭ наложена наружная оболочка из ПЭ.
Кабели предназначены для эксплуатации в диапазоне температур от минус 60 °С до 70 °С.
Допустимое растягивающее усилие от 3,5 до 45 кН.
Допустимое раздавливающее усилие не менее 0,5 кН/см.
Количество оптических волокон в кабеле - от 2 до 288.
Характеристики кабеля представлены в таблице 3.5.1.
Таблица 3.5.1. Характеристики кабеля ОТД-* А-15
| Количество волокон | Диаметр кабеля, мм | Масса 1 км кабеля, кг | ||||||||||||||||||
| Периферийный силовой элемент – арамидные нити | ||||||||||||||||||||
| Растягивающее усилие, кН | ||||||||||||||||||||
| 3,5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 3,5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | |||||
| ОСД | ||||||||||||||||||||
| от 2 до 24 | 12,1 | 12,7 | 13,3 | 102 | 109 | 112 | 115 | 121 | 126 | 136 | 142 | |||||||||
| от 26 до 48 | 13,2 | 13,8 | 14,4 | 121 | 128 | 131 | 133 | 141 | 146 | 155 | 161 | |||||||||
| от 50 до 64 | 14,7 | 15,3 | 15,9 | 162 | 168 | 171 | 174 | 180 | 186 | 194 | 201 | |||||||||
| Периферийный силовой элемент – арамидные нити | ||||||||||||||||||||
| Растягивающее усилие, кН | ||||||||||||||||||||
| 3,5 | 6 | 8 | 10 | 3,5 | 6 | 8 | 10 | |||||||||||||
| ОСД | ||||||||||||||||||||
| от 2 до 24 | 11,5 | 11,5 | 104 | 112 | 118 | 122 | ||||||||||||||
| от 26 до 48 | 12,9 | 12,9 | 123 | 132 | 136 | 141 | ||||||||||||||
| от 50 до 64 | 14,5 | 11,5 | 163 | 172 | 177 | 182 | ||||||||||||||
Согласно «Требований к прокладке и монтажу оптического кабеля», в ходе прокладки оптического кабеля на стыках длин должен предусматриваться необходимый технологический запас оптического кабеля (величиной не менее 6 м), обеспечивающий подачу концов оптического кабеля внутрь мобильной лаборатории для осуществления его монтажа, и данным приведенным в таблице 3.2.1., произведем расчет нужной длинны кабеля. На трассе кабеля один оптический кросс, находящийся в здании вокзала, семь ОРШД в которых разное количество вводов кабеля. Так на Доме №2;3 В ОРШД вводится по три кабеля, на доме №5;3 по два кабеля, а на домах №4;6 и школе входит по одному кабелю. В итоге получим четырнадцать вводов, для которых нужно оставить запас кабеля 6 метров. Исходя из этого общая длинна кабеля составляет 1134 метра. Составим спецификацию для кабеля.
Спецификация оптического кабеля марки ОТД-2*4 А-15 представлена в таблице 3.5.2.
Таблица 3.5.2. Спецификация оптического кабеля.
| № п/п | Наименование | Тип, марка | Единица измерения | Количество |
| 1 | Оптический кабель | ОТД-2*4 А-15 | метр | 1134 |
3.6. Выбор ОРШ, сплиттеров, патч-кордов
Для каждого дома будет установлен оптический распределительный шкаф, который будет устанавливаться на техническом этаже. Магистральный кабель будет заводиться в ОРШ и волокна будут оконцовываться коннекторами. При выборе ОРШ учитываются такие требования как, удобство эксплуатации, заводка кабеля должна производиться как сверху так и с низу, достаточное количество входных отверстий с уплотнителями, удобство монтажа кабеля, запорные устройства типа замок, комплектация быстросъемными оптическими кроссами разной емкости, возможность установки сплиттеров.
Для ОРШД будем использовать настенный оптический бокс на 16 SC адаптеров с одной дверцей показанный на рисунке 3.6.1.

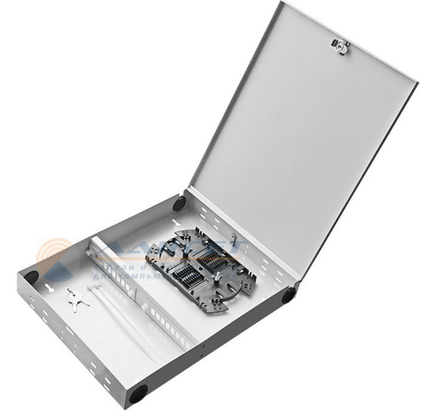

Рисунок 3.6.1 Настенный оптический бокс на 16 SC адаптеров
Описание оптического бокса :
Предназначен для монтажа на стену.
- Замок;
- 2 сменные планки SC емкостью 8 портов каждая;
- Крепление кабелей при помощи стяжек (в комплекте 2 шт) и металлической скобы;
- Габариты, мм: 390х295х55;
- Вес: 2,2 кг.
- Покрытие: порошково-полимерное, цвет серый.
- Сплайс кассета КУ-01 с крышкой
- 4 отверстия для кабеля диаметром 30 мм (с уплотнителями 25мм)
Вариант установки ОРШД и прокладки кабель канала в технологические колодцы показан на рисунке 3.6.1.2.
