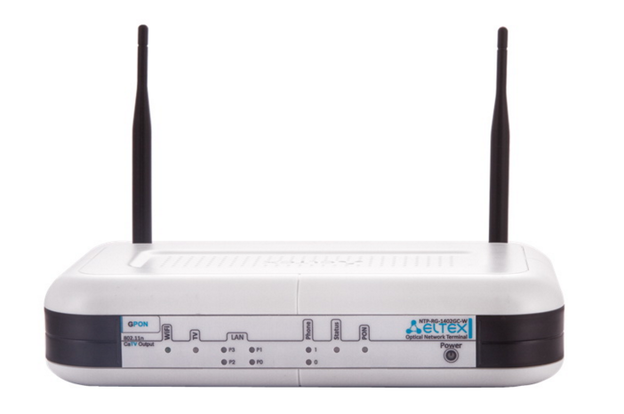

Рисунок 3.6.10. ONT NTP-RG-1402GC-W

Технические характеристики:

• 1 порт GPON

• Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472

• Тип разъема - SC/APC

• Среда передачи - оптоволоконный кабель SMF- 9/125, G.652

• Коэффициент разветвления - до 1:64

• Максимальная дальность - 20 км

• Передатчик: 1310nm DFB Upstream Burst Mode Transmitter

  • Data Rate: 1244 Mb/s

  • Avarage Launch Power: +0,5..+5 dBm

  • Spectral Line Width: -20 dB 1 nm

  • Приемник: 1490 nm APD/TIA Downstream CW Mode

  • Data Rate: 2488 Mb/s

  • Receiver Sensitivity -28 dBm

  • Receiver Optical Overload -4 dBm

• Приемник CaTV: 1550nm Downstream Linear CATV Video

  • Optical Input Power: -8..+2 dBm

  • Compound Second Order (CSO): -55 dB

  • Compound Triple Beat (CTB): -55 dB

  • Carrier to Noise Ratio (CNR): 46 dB

  • RF Bandwidth: 47 to 870MHz

  • RF Output: 17dBmV / ch with 4dB positive tilt

  • RF Output Impedance: 75Ω

Параметры беспроводного модуля:

• Стандарты 802.11 b/g/n

• Схема MiMo: 2x2

• Частотный диапазон 2400 ~ 2483,5 МГц

• Безопасность беспроводного соединения: WEP, WPA, WPA2

Скорость беспроводного соединения:

• IEEE 802.11b: 1, 2, 5.5 и 11 Мбит/с

• IEEE 802.11g : 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с

• IEEE 802.11n : от 6.5 до 300 Мбит/с (от MCS0 до MCS15)¹

Параметры интерфейса USB

• 1 порт USB 2.0 - для подключения USB-устройств.

4. Расчет оптического бюджета

«Оптическим бюджетом» принято считать максимальное значение затухания в оптическом волокне от OLT до максимально удаленного ONT.

В рекомендациях [8] определен диапазон ослабления сигнала в сети PON: для класса A – от 5 до 20 дБ, класса B – от 10 до 25 дБ, класса C – от 15 до 30 дБ. Ширина диапазона допустимого ослабления сигнала в сети для оборудования любого класса составляет 15 дБ.

На затухание сигнала в оптической сети влияют следующие составляющие:

• потери в оптическом волокне (на километр);

• потери в оптических коннекторах;

• потери при использовании различных типов сплиттеров.

Если суммарное затухание в линии будет больше оптического бюджета, то проектируемая система работать не будет.

Для каждого оптического канала OLT–ONT_i все потери в линии АΣ рассчитываются в виде суммы затуханий всех компонентов по формуле 1:

АΣ = α (l1 + … + ln ) + WL + NP+ AР (1)

Где : l – длина i-го участка, км;

n – количество участков;

α – коэффициент затухания ВОК, дБ/км;

WL – ослабление сигнала на WDM мультиплексоре, дБ;

NP – потери в разъемных соединениях, дБ;

AP –потери в оптическом разветвителе, дБ.

Возьмем самый длинный участок сети от оборудования OLT до ONT находящегося в доме №6 на пятом или первом этаже, он будет составлять 700 метров.

Коэффициент затухания волокна, по Рекомендации G.652D [8], составляет 0,4 дБ/км;

Схема для расчета суммы всех потерь на максимальном участке сети показана на рисунке 4.1.

Рисунок 4.1. Схема для расчета суммы всех потерь на максимальном участке сети.

Имея все данные внесем их в таблицу 4.1.

Таблица 4.1. Данные по вносимым потерям на участке сети.

В данной сети используется OLT и ONT оборудование класса B для которого диапазон ослабления сигнала в сети составляет от 10 до 25 дБ. Общие вносимые потери от OLT до максимально удаленного ONT составляет 23,2 дБ, что входит в диапазон ослабления сигнала для этого класса оборудования.

5. Техника безопасности при строительстве ВОЛС

При строительстве ВОЛС проводят работы по прокладке кабеля, как с использованием средств механизации, так и вручную.

В рабочих чертежах на прокладку кабеля на планах расположения трассы кабеля должны указываться опасные места производства работ, пересечения с газопроводами, нефтепроводами и другими продуктопроводами, с силовыми кабелями и магистральными кабелями связи, а также делаются предупреждающие надписи об осторожности проведения работ на пересечениях кабеля связи с этими подземными коммуникациями.

Для проведения работ по прокладке кабеля распоряжением руководителя предприятия должен быть назначен старший. При прокладке кабеля, на особо ответственных участках, обязательно присутствие руководителя работ (прораба, инженера, бригадира и т.п.).

При прокладке кабеля ручным способом на каждого работника должен приходиться участок кабеля массой не более 20 кг. При подноске кабеля к траншее на плечах или в руках все работники должны находиться по одну сторону от кабеля.

Размотка кабеля с движущихся транспортеров (кабельных тележек) должна выполняться по возможности ближе к траншее. Кабель должен разматываться без натяжения для того, чтобы его можно было взять, поднести и уложить в траншею.

Внутренний конец кабеля, выведенный на щеку барабана, должен быть закреплен. Транспортер должен иметь приспособление для торможения вращающего барабана.

Прокладка кабеля кабелеукладчиками разрешается на участках, не имеющих подземных сооружений. Перед началом работы необходимо осмотреть основные элементы кабелеукладочного агрегата и убедиться в их исправности. При обнаружении неисправности работать на тракторе или кабелеукладчике запрещается.

Прокладка кабеля под проводами воздушной линии электропередачи допускается только при условии соблюдения расстояний от кабелеукладчика, с погруженным на него барабаном, до проводов линий электропередачи.

На кабелеукладчике стоять или сидеть разрешается только на специально предназначенных для этого площадках или сидениях. Заходить на заднюю рабочую площадку кабелеукладчика для проверки исправности и соединения концов кабеля можно во время остановки колонны и только работника, руководящего прокладкой кабеля. Во время движения кабелеукладчика находиться на этой площадке запрещается.

При работе с машинами и механизмами (кабелеукладочной техникой), ручным вибрационным инструментом вредными факторами являются шум и вибрация. Следовательно, необходимо использовать индивидуальные средства защиты: рукавицы, защитные очки, виброгасящие рукавицы, противошумовые наушники. Самым опасным фактором при строительстве ВОЛС является лазерное излучение, а самым вредным - работа с виброинструментом.

С целью улучшения условий труда на объектах строительства применяются монтажно-измерительные машины, позволяющие монтажникам и измерителям выполнять сложные и утомительные работы, для чего обеспечивается соответствующее освещение, вентиляция воздуха, надлежащее рабочее место.

При выполнении монтажных работ следует помнить и соблюдать меры безопасности при работах с оптическим кабелем, которые определяются его механическими и геометрическими параметрами.

Опасным фактором при сращивании оптического кабеля является то, что волокна в оптическом кабеле соединяются при помощи сварки электрической дугой с температурой 18000 °С. Сварочный аппарат при сварке необходимо заземлять, все подключения и отключения прибора осуществляются при снятом напряжении питания, сварка проводится под закрытым кожухом. К работе допускаются лица квалификационной группой не ниже III и не имеющие медицинских противопоказаний. При монтаже оптических волокон нужно помнить, что дуговой разряд, возникающий между электродами сварочного аппарата, может быть причиной возгорания горючих газов в смотровых устройствах телефонной канализации.

В монтажно-измерительной автомашине отходы оптического волокна при разделке (сколе) необходимо собирать в ящик, а после окончания работ закапывать в грунт. Необходимо также избегать попадания остатков оптического волокна на одежду, работу с волокном производить в клеенчатом фартуке; монтажный стол и пол в монтажно-измерительной автомашине после каждой смены обрабатывать пылесосом и затем протирать мокрой тряпкой; тряпку отжимать в плотных резиновых перчатках.

Также необходимо при механизированной прокладке ОК в кабельной канализации обеспечивать надежную служебную связь каждого колодца, в котором находится вспомогательный персонал; при работе с оптическими тестерами не допускать попадания излучения в глаза.

ЗАКЛЮЧЕНИЕ

В ходе выполнения выпускной квалификационной работы на тему «Организация широкополосного доступа на примере пгт. Хани» были изучены и разработаны проектные и технические решения в сфере построения сетей на базе PON.

Целью выпускной квалификационной работы являлось разработка сети да базе PON для малонаселенного пункта. В процессе написания работы был произведен анализ характеристик района предпологаемого строительства. Разработаны схемы прокладки магистрали кабеля, схемы подключения оптических волокон, способ прокладки кабеля, выбран тип кабеля и устанавливаемое оборудование. Также произведен расчет оптического бюджета сети.

Данная выпускная квалификационная работа может являться основой ля разработки реальных проектов по построению седей доступа в малонаселенных пунктах расположенных на БАМе.

СПИСОК СОКРАЩЕНИЙ

ВОЛС – волоконно-оптическая линия связи

ВОЛП – волоконно-оптическая линия передачи

ОК – оптический кабель

ОВ – оптическое волокно

ПТЭ – правила технической эксплуатации

ОРШ- оптический распределительный шкаф

ОРШД – домовой оптический распределительный шкаф

ОРШП – подъездный оптический распределительный шкаф

ПСЭ - периферийный силовой элемент

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.https://ru.wikipedia.org/wiki/PON[Электронный ресурс] режим доступа

2. http://www.json.ru/ru/poleznye_materialy/free_market_watches

/tehnologiya_gpon_razvitie_v_rossii_i_za_rubezhom/[интернет ресурс]

Леонов А., Конышев В. Технология PON – эффективная сеть доступа. // CONNECT - 2007. – № 7. – С. 110–114.

4. ПАССИВНЫЕ ОПТИЧЕСКИЕ СЕТИ PON ЧАСТЬ 1. АРХИТЕКТУРА И СТАНДАРТЫ / И.И. ПЕТРЕНКО, Р.Р. УБАЙДУЛЛАЕВ //[Электронный ресурс] режим доступа http://t8.ru/wp-content/uploads/2012/01/24.pdf

ТКП 300-2011 (02140) ПАССИВНЫЕ ОПТИЧЕСКИЕ СЕТИ. ПРАВИЛА ПРОЕКТИРОВАНИЯ И МОНТАЖА.

5. Алексеев Е.Б. Основы проектирования и технической эксплуатации цифровых волоконно-оптических систем передачи. Учебное пособие – М//ИПК при МТУСИ, 2004 г. - 119 с.

6- http://fbsystems.ru/article/passive/connectors/connectors1.html

7. Рекомендация ITU-T G.984.2 (03/2003) Пассивные волоконно-оптические сети с поддержкой гигабитных скоростей передачи (GPON): спецификация зависимого от физической среды (PMD) уровня.

8. МСЭ-Т G.652 Характеристики одномодового оптического волокна и кабеля.
