Поскольку пойменная насыпь подвергается воздействию паводковых вод, то при ее проектировании необходимо знать параметры ветровых волн, которые позволят обоснованно назначить и рассчитать защиту откосов насыпи от волноприбоя и определить ее верхнюю границу.

Категория ж.д. линии – 3.

Количество путей – 1.

Высота насыпи Н, м – 4,8.

Отметка основания насыпи по её оси, м – 404,14

Отметка горизонта высоких вод ГГВ, м – 400,6

Средняя глубина воды на пойме в пределах разгона волн dL, м – 3,2.

Длина ветрового разгона волн L, м – 300.

Максимальная расчетная скорость ветра VW, м/с – 25,0.

Подпор воды перед насыпью h_подп., м – 0,14.

Угол между направлением разгона волн и линией уреза воды ,град – 45.

4.3. Расчёт укрепления размывного откоса насыпи на 253 пк + 25 устройством каменной наброски.

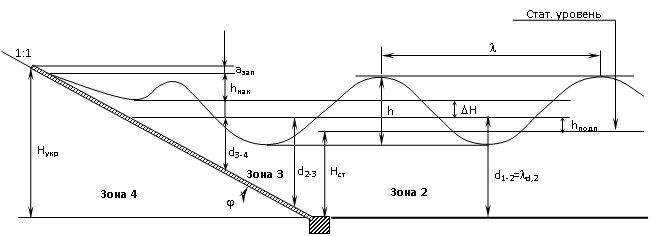

Схема волнового режима в приоткосной части насыпи и характеристики водоема приведены на рисунке 4.2.

Рисунок 4.2. Схема волнового режима в приоткосной части насыпи

Зона 1 - глубоководная; Зона 2 - мелководная;

Зона 3 - прибойных волн; Зона 4 – приурезовая.

Основными параметрами волнового режима является высота волны h, длина волны λ, период волны Т, разгон ветровых волн L.

Расчетной высотой волны h_i является такая высота, заданная вероятность превышения которой составляет i %.

Согласно исходных данных скорость течения воды вдоль откоса составляет 3,8 м/с, поэтому целесообразно укрепление откосов насыпи каменной наброской. Значение i для каменной наброски принимается равным 2%.

Определение расчетных высоты и длины волны (h_d,i и λ_d) начинают с глубоководной зоны.

Высота волны 2-х процентной обеспеченности h_d,2 и средняя длина волны определяются по формулам:

(4.1)

где – средняя высота волны в глубоководной зоне, м;

k₂ – коэффициент приведения высоты волны к 2-х процентной обеспеченности;

g – ускорение свободного падения, 9,81 м/с²;

– средний период волны в глубоководной зоне, с;

π = 3,1416

Для определения рассчитывается безразмерная величина ,

где L – длина ветрового разгона волны, L = 300 м;

V_ω – расчетная скорость ветра, V_ω = 12 м/с.

В зависимости от по верхней огибающей кривой ([1], рис. 1.2) определяются безразмерные величины и , а по ним и .

; м

; с

Коэффициент k₂ определяется по графику в зависимости от безразмерных величин или .

d – глубина воды в глубоководной зоне, определяемая по формуле:

, (4.2)

где H_ст – глубина воды над подошвой откоса при статическом уровне;

h_подп – подпор воды перед насыпью, h_подп = 0,19 м

, (4.3)

где О_ГГВ – отметка горизонта высоких вод, О_ГГВ = 404,14м;

О_ПО – отметка подошвы откоса, которая определяется по формуле

, (4.4)

где О_ОН – отметка основания насыпи, О_ОН =400,6 м;

x – расстояние от оси земляного полотна до подошвы откоса;

N – поперечный уклон местности, N=3

x определяется по формуле

, (4.5)

где Н – высота насыпи, Н = 4,8 м;

b – ширина основной площадки земляного полотна, для однопутного участка 3 категории составляет 7,6м.

м

м

м

м

;

;

К дальнейшим расчетам принимаем .

м

м

Определение верхней границы защиты откоса от воздействия волн.

Высота незатопляемой бермы Н_б и верха укрепления откоса Н_укр определяется по формуле:

, (4.6)

где ΔН – высота ветрового нагона волны;

а_зап – запас, принимаемый равным 0,25м;

Н_ст = 8,52 м; = 0,19 м; = 1,27 м.

ΔН определяется по формуле:

, (4.7)

где k_ω, – коэффициент, зависящий от скорости ветра, k_ω = 2,55 10^-6 м/с;

d_L – глубина воды на протяженности разгона волн, d_L = 1,4 м;

α_ω – угол между направлением ветра и перпендикуляром к продольной оси насыпи, ;

; L = 300 м; ;

м

определяется по формуле:

, (4.8)

где k_r и k_p – коэффициенты, зависящие от относительной шероховатости поверхности откоса;

k_sp – коэффициент, зависящий от расчетной скорости ветра и угла наклона откоса к горизонту, для V_ω=12 м/с и m=2 принимается равным k_sp=1,4;

k_run – коэффициент, зависящий от угла наклона откоса к горизонту и пологости волны, принимается по ,

k_β – коэффициент, зависящий от угла подхода фронта волны к откосу, при β=α_ω=34° принимается равным k_β=0,9;

k_i – коэффициент, зависящий от обеспеченности по накату, при обеспеченности 2% принимается равным k_i = 0,96;

Относительная шероховатость поверхности откоса определяется как , где d_cp – расчетный (средний) размер камня верхнего слоя, определяемый из двух условий:

1. Из условия воздействия ветровых волн размер камня верхнего слоя d₁ определяется по формуле:

, (4.9)

где Qi – масса камня верхнего слоя, устойчиво находящегося на откосе;

ρ_к – плотность материала камня, ρ_к = 2,45 т/м³.

В зоне обрушения волн величина m_к1 равна

, (4.10)

где μ – коэффициент, учитывающий форму камня, μ = 0,025;

ρ_в – плотность воды, ρ_в = 1 т/м;

h_2% = 1,27 м; = 14,53 м; m = 2

т

м

1. Из условия воздействия течения воды вдоль откоса средний размер камня верхнего слоя каменной наброски определяется по формуле:

, (4.11)

где V – скорость течения воды вдоль откоса насыпи, V=3,8 м/с;

А – коэффициент, учитывающий обеспечение устойчивости положения камня на откосе, А=1,15;

γ_к – удельный вес камня, γ_к = 2400 Н/м³;

γ_в – удельный вес воды, γ_в = 1000 Н/м³;

cosφ =0,894

м

Так как d_i = 0,5 м > d₂ = 0,445 м, то принимаем к расчету размер камня d_i=0,5м

; ;

Пологость волны равна

; ;

м

м

Проектирование укрепления откосов насыпи

В данном курсовом проекте в качестве укрепления откосов пойменной насыпи проектируется двухслойная каменная наброска.

Размер камня второго слоя каменной наброски определяется по формуле

, (4.12)

м

Минимальная толщина каждого слоя наброски в направлении, перпендикулярном откосу, определяется по формуле

, (4.13)

где а – коэффициент, для двухслойной каменной наброски принимаемый равным 2.

Толщина первого слоя: м

Толщина второго слоя: м

Рисунок 4.2. Схема укрепления откосов пойменной насыпи каменной наброской.

5 Организация безопасности условия труда при проверки рельсов съёмными дефектоскопами

5.1 Выявление опасных и вредных производственных факторов работы съёмными дефектоскопами.

Опасный производственный фактор: воздействие которого на работника может привести к его травме.

• движущийся поезд и другие транспортные средства;

• повышенное значение напряжения электрической цепи, замыкание которой может пройти через тело человека;

• недостаточная освещенность рабочей зоны в туннелях;

• доставка работников к месту работ автотранспортом;

Вредным фактором: называется - фактор среды и трудового процесса, воздействие которого на работника может вызывать профессиональное заболевание или другое нарушение состояния здоровья, повреждение здоровья потомства.

Во время проверки рельсов на оператора могут воздействовать следующие основные опасные и вредные производственные факторы:

• в зоне работы путевых машин запыленность, загазованность и задымленность воздуха;

• повышенная или пониженная температура, влажность и подвижность воздуха (зимою, летом, дождь, жара) ;

• пониженная или повышенная температура оборудования, инструмента и металлических частей верхнего строения ж/д пути;

• шум в зоне работы путевых машин ;

• нервно-психические перегрузки при выполнении работ на ж/д путях, на мостах, в туннелях, в местах с плохой видимости.

• Ультразвук при работе с ручным ПЭП 2,5МГц .

• Вибрация ( локальная).

Показателями тяжести трудового процесса являютмя:

1) перемещение в пространстве;

2) масса поднимаемого и перемещаемого груза вручную;

3) наклоны корпуса;

4) статическая нагрузка;

5) рабочая поза;

6) физическая динамическая нагрузка;

7) стереотипные рабочие движения;

Предельно допустимая масса поднимаемого и перемещаемого груза , связанной с перемещением тяжестей, для работников (мужчин) не более 15 кг. Продолжительность работ, связанных с переносом тяжестей в пределах указанных норм, не должна быть более 1/3 рабочего времени.

Максимальная разовая масса груза, поднимаемого вручную, не должна превышать 30 кг.

Оператор поднимает более 40кг, 20 раз за рабочий день.

Трудовой процесс у оператора связан с тяжёлыми физическими нагрузками.

5.2 Мероприятия по обеспечению безопасности труда.

Микроклимат, спецодежда зимняя.

Для защиты от холода оператор обязан носить теплую одежду и обувь. Спец обувь не должна стеснять стопы ног. При работе на открытом воздухе в зимнее время следует предусматривать защиту лица и верхних дыхательных путей. При сильных морозах до выхода на открытый воздух необходимо смазать открытые части тела кремом от обморожения.

Во избежание обморожения при сильных морозах не прикасаться голыми руками к металлическим предметам.
