Все железнодорожные линии ОАО «РЖД» классифицируются, в зависимости от вида выполняемой на них работы и интенсивности движения (табл. 1.1).
На двухпутных и многопутных участках классы путей устанавливаются одинаковыми с классом пути, имеющим большую грузонапряженность, при условии, если разница в грузонапряженности не превышает 30%. При большей разнице класс каждого из путей устанавливается по фактическому сочетанию грузонапряженности и установленных скоростей.
Непрерывная длина пути соответствующего класса, как правило, не должна быть менее длины участка движения с одинаковыми на всем его протяжении грузонапряженностью и установленными скоростями пассажирских или грузовых поездов (в зависимости от того, какая из них соответствует более высокому классу), без учета отдельных километров и мест, по которым уменьшена установленная скорость из-за кривых малого радиуса, временно неудовлетворительного технического состояния пути или искусственных сооружений, либо по другим причинам.
Классы пути отражаются дистанциями пути в технических паспортах и других формах отчетности [1].
В целях оптимизации эксплуатационных расходов путевого комплекса железнодорожные пути классифицируются с учетом грузонапряженности конкретного пути (группы А, Б, В, Г, Д, Е) и допускаемых по нему скоростей движения пассажирских и грузовых поездов (подгруппы С1, С2, 1, 2, 3, 4, 5, 6), а также дополнительных критериев, учитывающих условия эксплуатации (табл. 1.7)
Таблица 1.5. Классы железнодорожных линий
| Годовая приведенная грузонапряженность, млн. ткм брутто/км год | Классы железнодорожных линий при технической скорости движения поездов, км/ч (числитель – пассажирские, знаменатель – грузовые) | |||||||
| >110 | >77 и ≤110 | >66 и ≤76 | >55 и ≤65 | >44 и ≤54 | >33 и ≤43 | >23 и ≤32 | 22 и менее | |
| >90 | >77 и ≤90 | >54 и ≤76 | >49 и ≤53 | >43 и ≤48 | >33 и ≤42 | >23 и ≤32 | ||
| Более 150 | - | 1 | 1 | 1 | 1 | 1 | 1 | 2 |
| 81-150 | - | 1 | 1 | 1 | 1 | 2 | 2 | 3 |
| 51-80 | - | 1 | 1 | 1 | 2 | 2 | 3 | 4 |
| 26-50 | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 |
| 11-25 | 1 | 1 | 2 | 3 | 3 | 4 | 4 | 5 |
| 5-10 | 1 | 2 | 3 | 3 | 4 | 4 | 5 | 5 |
| 5 и менее | - | 2 | 3 | 4 | 4 | 5 | 5 | 5 |
Специализация железнодорожных линий приведена в таблице 1.6.
Таблица 1.6. Специализация железнодорожных линий
| Специализация железнодорожных линий | Условные обозначения | Параметры специализации железнодорожных линий, единица измерения |
| 1 | 2 | 3 |
| Высокоскоростная железнодорожная линия | В | Установленная скорость движения пассажирских поездов более 200км/ч |
| Скоростная железнодорожная линия | С | Установленная скорость движения пассажирских поездов от 141 до 200 км/ч включительно |
| Железнодорожная линия с преимущественно пассажирским движением | П | Суммарные размеры движения пассажирских и пригородных поездов по поездо-участку более 60% общего количества пар поездов в сутки в соответствии с нормативным графиком движения поездов |
| Железнодорожная линия с преимущественно грузовым движением | Г | Размеры грузового движения более 60% общего количества пар поездов в сутки в соответствии с нормативным графиком движения поездов |
| 1 | 2 | 3 |
| Особо грузонапряженная железнодорожная линия | О | Железнодорожная линия с приведенной грузонапряженностью более 150 млн. ткм брутто/км |
| Железнодорожная линия с тяжеловесным грузовым движением | Т | Норма массы состава грузового поезда в нормативном графике движения поездов 6300т и более; доля размеров движения поездов массой 6300т и более – 15% и более от суммарных размеров движения грузовых поездов по линии |
| Малоинтенсивные линии | М | Суммарные размеры движения пассажирских и грузовых поездов 8 и менее пар поездов в сутки приведенная грузонапряженность 5,0 и менее млн. ткм брутто/км в год |
В целях оптимизации эксплуатационных расходов путевого комплекса железнодорожные пути классифицируются с учетом грузонапряженности конкретного пути (группы А, Б, В, Г, Д, Е) и допускаемых по нему скоростей движения пассажирских и грузовых поездов (подгруппы С1, С2, 1, 2, 3, 4, 5, 6), а также дополнительных критериев, учитывающих условия эксплуатации (табл. 1.7)
Таблица 1.7. Классы железнодорожных путей
| Группа пути | Годовая приведенная грузонапряженность, млн. ткм брутто/км год | Подгруппы пути – установленные скорости движения поездов, км/ч (числитель – пассажирские, знаменатель – грузовые) | |||||||
| С1 | С2 | 1 | 2 | 3 | 4 | 5 | 6 | ||
| 201-250 100 (121-140)* | 141-200 100 (101-120)* | 121-140 91-100 | 101-120 81-90 | 81-100 71-80 | 61-80 61-70 | 41-60 41-60 | 40 и менее | ||
| А | Более 80 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 3 |
| Б | 51-80 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 3 |
| В | 26-50 | 1 | 1 | 1 | 2 | 2 | 3 | 3 | 4 |
| Г | 11-25 | 1 | 1 | 1 | 2 | 3 | 3 | 4 | 4 |
| Д | 6-10 | 1 | 1 | 2 | 3 | 4 | 4 | 4 | 5 |
| Е | 5 и менее | - | - | - | - | 4 | 4 | 5 | 5 |
Характеристика участка проектирования:
– участок Волочаевка - Тунгусский (10 км)
– грузонапряженность по четному пути – 151 млн.т км брутто/км в год;
– участок двухпутный, электрофицированный;
– максимальные установленные скорости движения поездов:
пассажирских поездов – 120 км/ч;
грузовых поездов – 80 км/ч.
Согласно распоряжению ОАО «РЖД» от 31.12.2015 г. № 3188р, специализация линии О, класс пути 2, группа пути А, категория пути 1, класс железнодорожной линии 1, полный код пути 1О1А2.
1.9 Характеристика верхнего строения пути
Для первого класса при капитальном ремонте пути приведены следующие технические требования и нормативы:
конструкция верхнего строения пути – бесстыковой путь на железобетонных шпалах,
в кривых R≥1200 м – 1840 шп/км.
в кривых R<1200 м – 2000 шп/км.
в кривых R<350 м – железобетонные шпалы ШЗ-К.
рельсы – типа Р65, новые низкотемпературной надежности;
шпалы – железобетонные,
балласт щебеночный с толщиной слоя 40 см под шпалами,
крутизна откосов – 1:1,15.

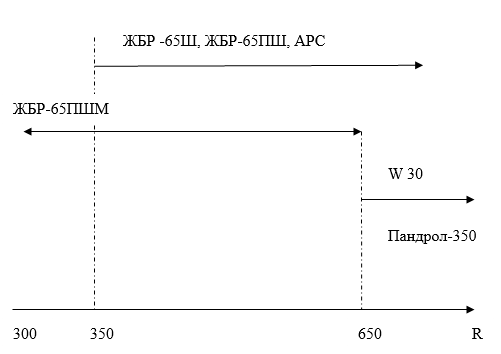

Рисунок 1.9. Сферы применения промежуточных рельсовых скреплений на сети дорог ОАО «РЖД»
По распоряжению ОАО «РЖД» О сферах применения промежуточных рельсовых скреплений [3] выбираем наиболее эффективное скрепление ЖБР-65 ПШ. Узел скрепления состоит из двух несимметричных нашпальных упругих прокладок, подкладки металлической, двух направляющих вставок, подрельсовой прокладки, прутковых пружинных клемм, шайб и закладных болтов с гайками или шурупов с шестигранной головкой. Узел скрепления представлен на рисунке 1.10

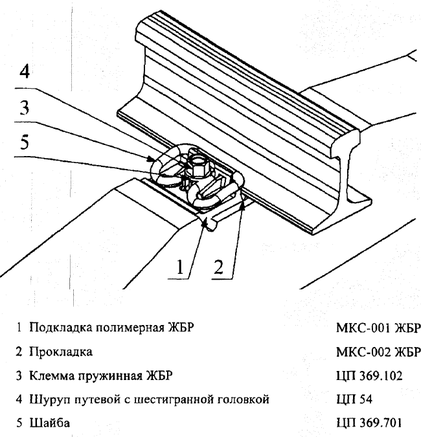

Рисунок 1.10 – узел скрепления ЖБР-65ПШ
