Рисунок 3.1 – Пример визуального стандарта на рабочее место
Рекомендации по размещению стендов визуализации на рабочих местах в колесно-роликовом представлены на рисунке 3.2 и в графической части ДП 23.05.03.В.155.04.
Рисунок 3.2 – Размещение стендов и плакатов визуализации в участке
Для информирования работников участка о технологиях совершенствования, примерах реализации улучшений, информации по статусам предложений по улучшениям, фотографиях активных участников, наглядной агитации и демонстрации результатов, разработан информационный стенд, пример которого представлен на рисунке 3.3. Ответственными за содержание стенда назначить согласно плану внедрения методики 5S (таблица 3.1) бригадира и технолога участка.
Система поощрения работников для разработки предложений и улучшений производственного процесса, должна зависеть от вклада рабочего [12]: скажем, просто за подачу кайдзена в компании выплачивается 200 руб., а за его внедрение – 500 руб.

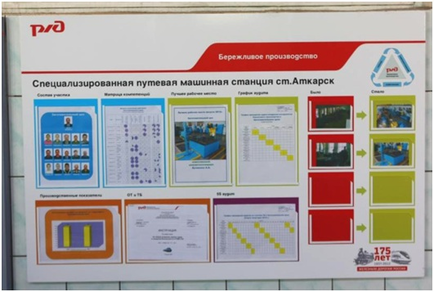

Рисунок 3.3 – Стенд по бережливому производству на примере СПМ ст. Аткарск
Внедрение ни одной системы или концепции не обходится без оценки достигнутого уровня, поэтому практически все методики и инструменты управления производством подразумевают наличие контрольных листов, или чек-листов (контрольных листов), которые представляют собой список вопросов или характеристик, упрощающих оценку проделанной работы.
Контрольный лист является эффективным способом отображения данных. Помимо этого, он обладает и рядом других преимуществ – легкость применения, систематизация данных для работы с другими инструментами качества, применение единой формы для регистрации.
При этом недостатки контрольного листа связаны с его преимуществами. Если в процессе наблюдений обнаружится событие, которое не определено в чек-листе (вид дефекта или диапазон измерений), то это событие не будет зарегистрировано в контрольном листке.
Для реализации мероприятия 7 таблицы 3.1, предлагаем пример контрольного листа для колесно-роликового участка, который представлен на рисунке 3.4 и в графической части ДП 23.05.03.В.155.04.
| Баллы: 0 - не соответствует, 1 - мало соответствует, 2 - отчасти соответствует, 3 - в значительной мере соответствует, 4 - полное соответствие | Колесно-роликовый участок | Баллы: | Дата начала | |||||
| Заполнил: | Прошлый рез-т | Дата завершения | ||||||
| Определение необходимого и удаление ненужного | 0 | 1 | 2 | 3 | 4 | Примечание | ||
| Сортировка | Все ненужные предметы удалены из рабочей зоны (инструменты, шаблоны, коробки и т.п.)? | |||||||
| Инвентарная ведомость включает ненужный инвентарь? | ||||||||
| Инструменты и оборудование расположены в наиболее удобных местах? | ||||||||
| Шкафы, шкафчики для инструментов и стеллажи содержат только нужный инвентарь? | ||||||||
| Путь накопления колесных пар и складирования деталей содержится в порядке? | ||||||||
| Промежуточный итог: | ||||||||
| Все на своем месте | 0 | 1 | 2 | 3 | 4 | Примечание | ||
| Самоорганизация | Стеллажи и другие места хранения содержат ярлыки с указанием нужного расположения инвентаря? | |||||||
| По возможности используются системы организации хранения инструментов и материалов? | ||||||||
| Проходы и рабочие места четко обозначены и не загромождены? | ||||||||
| Личные вещи (верхняя одежда, сумки, газеты и т.д.) хранятся в шкафчиках? | ||||||||
| Имеются в достаточном количестве средства защиты, отвечающие современным требованиям? | ||||||||
| Промежуточный итог: | ||||||||
| Уборка и поиск способов поддержания чистоты | 0 | 1 | 2 | 3 | 4 | Примечание | ||
| Систематическая уборка | Все ненужные предметы удалены из рабочей зоны (инструменты, механизмы, коробки и т.п.)? | |||||||
| Инвентарная ведомость включает ненужный инвентарь? | ||||||||
| Инструменты и оборудование расположены в наиболее удобных местах? | ||||||||
| Шкафы, шкафчики для инструментов и стеллажи содержат только нужный инвентарь? | ||||||||
| Зона карантина содержится в порядке и оснащена современной техникой? | ||||||||
| Промежуточный итог: | ||||||||
| Внедрение стандартов | 0 | 1 | 2 | 3 | 4 | Примечание | ||
| Стандартизация | Состояние материалов контролируется? | |||||||
| Все сотрудники знают свои обязанности и имеют представление об общих процессах на участке? | ||||||||
| Инструкции о способе выполнения повседневных работ доступны и применяются повсеместно? | ||||||||
| Рационализаторские предложения вносятся и реализуются? | ||||||||
| Стандарты первых 3S понятны и исполняются? | ||||||||
| Промежуточный итог: | ||||||||
| Поддержание высоких стандартов и постоянное стремление к улучшению | 0 | 1 | 2 | 3 | 4 | Примечание | ||
| Совершенствование | Чек-листы доступны и используются? | |||||||
| Информационная доска 5S постоянно обновляется? | ||||||||
| Реализованы ли рационализаторские предложения за последний месяц? | ||||||||
| Все сотрудники имеют достаточную для выполнения своих обязанностей подготовку? | ||||||||
| Все сотрудники понимают и могут объяснить цель внедрения 5S? | ||||||||
| Промежуточный итог: | ||||||||
Рисунок 3.4 – Контрольный лист (чек-лист) для проведения аудита 5S
3.2 Рекомендации по рациональному размещению деталей
В колесно-роликовом участке стол для накопления корпусов букс (рисунок 3.5) и место для накопления деталей на утилизацию (рисунок 3.5) не удовлетворяют системе 5 S.
Рисунок 3.5 – Размещение деталей на утилизацию и стол для накопления корпусов букс
Для исправления ситуации рекомендуем приводной рольганг для корпусов букс модели РБУ 5 [13] представленный на рисунке 3.6. Который позволит не только рационально разместить корпуса букс, не загромождая место на позиции монтажа, но и транспортировать корпуса букс прямо до монтажного стола.
Рисунок 3.6 - Рольганг для хранения корпусов букс
Установка рольганга с учетом занятости площади участка позволит размещать примерно двадцать корпусов букс.
Место размещения в участке представлено на рисунке 3.7 и в графической части ДП 23.05.03.В.155.05.
Рисунок 3.7 – Место установки рольганга в участке
В таблице 3.3 представлены технические характеристики рольганга (РБУ – 5) транспортировки корпусов букс. В комплект РБУ – 5 входит: рама, система опор, комплект роликов, привод вращения, система управления.
Таблица 3.3 – Технические характеристики РБУ – 5
| № п/п | Наименование | Значение |
| 1 | Ширина поверхности катания, не более | 450 мм |
| 2 | Высота поверхности катания | От 171 до 500 мм |
| 3 | Грузоподъемность, не более | 150 кг/м |
| 4 | Мощность привода | 1,1 кВт |
| 5 | Напряжение питающей сети | 380±38 В |
| 6 | Средний срок службы, не менее | 10 лет |
3.3 Рекомендуемое оборудование в колесном участке
По результатам анализа существующего оборудования в колесно-роликовом участке имеется оборудование которое требует замены:
- Стенд для демонтажа роликовых БУКС СД25
- Колесотокарный станок
- Комплекс оперативной диагностики
- Ультразвуковой дефектоскоп
В нынешних условиях достигнутого научно – технического прогресса и проведенного сравнительного анализа не менее трех наименований однотипного оборудования предлагается следующее:
а) Стенд для демонтажа роликовых БУКС СД25
Позволяет механизировать основные технологические операции разборки роликовых букс: отвертывание болтов крепительной крышки, стопорной планки, торцевой стопорной шайбы, гайки М110 [13]. Технические характеристики представлены в таблице 3.4. Стенд представлен на рисунке 3.8.
Рисунок 3.8 – Стенд для демонтажа роликовых БУКС
Таблица 3.4 – Технические характеристики
| Наименование | |
| Электрогайковерт четырехшпиндельный | |
| Число ключей, шт. | 4 |
| Диаметр окружности установки ключей, мм | 300 и 322 |
| Диаметр резьбы отвинчиваемого болта | М20 |
| Электрогайковерт двухшпиндельный | |
| Число ключей, шт. | 2 |
| Диаметр окружности установки ключей, мм | 55 |
| Диаметр резьбы отвинчиваемого болт | М12 |
| Электрогайковерт одношпиндельный | |
| Диаметр резьбы отвинчиваемой гайки | М110 |
| Электрогайковерт четырехшпиндельный | |
| Число ключей, шт. | 4 |
| Диаметр окружности установки ключей, мм | 90 |
| Диаметр резьбы отвинчиваемого болта | М20 |
| Общие характеристики | |
| Вертикальный ход подъемника, мм | 135 |
| Установленная мощность, кВт | 11,5 |
| Масса, кг | 1400 |
б) Колесотокарный станок
