Где – матрица переноса для всей механической системы;
. (4.36)
Примем, что на левом конце (при х=0) кабель жёстко защемлён: , то есть вектор состояния имеет вид:
. (4.37)
Считаем, что на правом краю (x=l) условия аналогичны:
. (4.38)
Запишем матрицу переноса S в виде блоков 2х2: Тогда равенство (4.35) с учётом (4.37) и (4.38) будет выглядеть:
(4.39)
И в результате получаем:
(4.40)
Если исследуются свободные колебания ( ), то необходимо приравнять к нулю определитель матрицы
, чтобы получить
:
. (4.41)
Если из уравнения (4.41) определяются собственные частоты колебаний системы «протектор – гасители – провод». Если конструкция пролёта и ветровая нагрузка симметричны относительно , удобно рассматривать половину пролёта, например левую:
. Вектор состояния в точке
. Следовательно, получится:
.
Для и
:
При рассмотрении свободных колебаний ( ), частотное уравнение запишется в виде:
. Если колебания вынужденные,
, то из (4.39) определяется
, после чего
, в силу (4.37) становится известным вектором. Воспользовавшись соотношениями (4.34) можно определить последовательно вектор состояния на стыке любых двух элементов системы, в том числе
при любом значении х. Так как векторы
комплексные, их амплитудные значения определяются модулями, а фазы – аргументами соответствующих комплексных чисел:
.
Вывод:
1) На основе рассмотрения уравнений движения (уравнение Лагранжа 2-го рода) физической модели гасителя с 18ю степенями свободы построена методика вычисления динамических характеристик гасителя и матрицы переноса динамического состояния кабеля через гаситель.
2) Построена полная матрица переноса для всей механической системы «кабель – протектор – гаситель».
5 ИССЛЕДОВАНИЕ ЭФФЕКТИВНОСТИ ГАШЕНИЯ ВИБРАЦИИ КАБЕЛЯ
5.1 Исследование гашения вибрации кабеля с помощью гасителя Стокбрижда
На основе разработанных динамических моделей можно исследовать вибрации оптоволоконного кабеля в пролёте, на края которого имеются протекторы с установленными на них гасителями Стокбриджа. В качестве исходного был выбран пролёт длиной L=200 м, длина протектора . Расстояние от опоры до точки установки гасителя изменялось в диапазоне
. Для расчёта взят гаситель типа ГВН – 2 – 9 [73], диаметр кабеля
погонная масса
, изгибная жёсткость
Протектор имеет параметры: погонная масса
изгибная жёсткость
Внешняя ветровая нагрузка p в уравнении (1.1) принималась постоянной по длине пролёта. Её величина определяется следующим образом:
,
где – плотность воздуха; V – скорость ветра;
– коэффициенты аэродинамического сопротивления кабеля (бесконечного цилиндра); d – диаметр кабеля.
Учитывая, что скорость ветра и частота срыва вихрей связаны соотношением , где Sh – число Струхаля, необходимо принять, что:
откуда следует, что амплитуда погонной нагрузки пропорциональна квадрату частоты возбуждения.
5.2 Определение зависимости частоты вибрации от скорости ветра и длины полуволны
Так как процесс вибрации возбуждается посредством ветровых нагрузок, то необходимо рассмотреть зависимость частоты вибрации кабеля от ветровых нагрузок.
По формуле:
,
где – число Струхаля, в расчёте принимается
; V – скорость ветра м/с, воздействующая на провод;
– диаметр кабеля, мм.
Для расчёта примем исходные параметры, соответствующие реальным.
Для расчёта возьмём провод: СИП-3 1х185 35 кВ-35 сечением 240 мм2:
Длина пролёта L=200 м; диаметр кабеля ; плотность воздуха
; коэффициент аэродинамического сопротивления при температуре +100С:
. Скорость ветра берётся из диапазона наиболее опасных скоростей:
,
.
Длина полуволны определяется из выражения:
.
В свою очередь, тяжение провода Е определяется из выражения:
.
где – стрела провеса провода: для указанной длины пролёта
Данные расчётов сведём в таблицу 5.1:
Таблица 5.1 – Результаты расчётов
Скорость ветра V, м/с | Частота колебаний f, Гц | Длина полуволны | Скорость ветра V, м/с | Частота колебаний f, Гц | Длина полуволны |
0,6 | 4,625 | 9,775 | 4,0 | 30,833 | 1,466 |
1,0 | 7,708 | 5,865 | 4,5 | 34,688 | 1,303 |
1,5 | 11,563 | 3,91 | 5,0 | 38,542 | 1,173 |
2,0 | 15,417 | 2,932 | 5,5 | 42,396 | 1,066 |
2,5 | 19,271 | 2,346 | 6,0 | 46,25 | 0,977 |
3,0 | 23,125 | 1,955 | 6,5 | 50,104 | 0,902 |
3,5 | 26,979 | 1,676 | 7,0 | 53,958 | 0,838 |

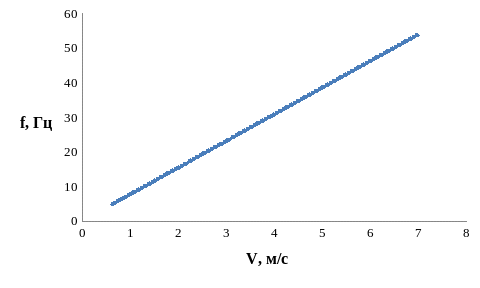

Рисунок 5.1 – Зависимость частоты вибрации f от скорости ветра V
Рисунок 5.2 – Зависимость длины полуволны от частоты f
По графику 5.1 видно, что с увеличением скорости ветра пропорционально увеличивается и частота колебаний провода.
Данный расчёт справедлив для части пролёта, на которой не присутствует линейная арматура и виброгасители. Однако же, часть провода, выходящая из точек крепления и в местах установки виброгасителей имеет другую форму колебаний и, эти участки кабеля необходимо рассматривать как жёстко закреплённую балку, подверженную колебаниям. В этих местах расчёт частоты вибрации ведётся следующим образом.
На практике, выбор схемы защиты линии от вибрации подразумевает наличие следующей информации: количество гасителей вибрации, их тип и точки установки гасителей. В типовую схему защиты входит от 1 до 4 виброгасителей в пролёте. Под точками установки гасителей понимают расстояние от места крепления кабеля в поддерживающем зажиме до места крепления гасителя к кабелю.
Согласно методике [77] по расчёту точек установки гасителей вибрации принимаются следующие соотношения:
где – минимально-возможная длина волны для рассматриваемого диапазона частот колебаний кабеля в заданном пролёте.
Из таблицы 5.1 видно, что минимальная длина полуволны составляет . Соответственно:
Вычисляем первую, третью и пятую частоты собственных колебаний стержня, строим зависимость частоты от тяжения.
Определение частоты колебаний по выше разработанной расчётной методике.
Момент инерции стержня:
.
Для жёстко закреплённой балки (сталь) принимаем , тогда изгибная жёсткость стержня будет:
.
Погонная масса стального стержня . Модель пролёта представляем в виде участка, смоделированного в модели «А» (рис. 3.3).
Частота колебаний жёстко заделанного по концам стержня может быть определена из выражения:
,
где – коэффициент, зависящий от формы колебаний.
Коэффициент находится из выражения:
,
где – номер собственной формы колебаний. Для
имеем:
Подставив численные значения E и I в выражение, получим:
.
Результаты расчётов сведём в таблицу 5.2:
Таблица 5.2 – Расчёт различных частот колебаний
№ гасителя | Длина стержня, м | Длина стержня до n-го гасителя, м | Первая частота | Третья частота | Пятая частота |
1 | 0,838 | 0,922 | 101,265 | 547,275 | 1352,1 |
2 | 0,838 | 1,55 | 35,817 | 193,569 | 478,03 |
В результате получены расчётные данные различных форм колебаний для части провода, на которых закреплены виброгасители. Для изучения более обширной картины для расчётов используем все длины полуволн из таблицы 5.1 и сведём в таблицу 5.3 – 5.4 (возьмём значения для целых значений скоростей ветра):
Таблица 5.3 – Результаты расчётов частот колебаний для первого гасителя
Скорость ветра, м/с | Длина полуволны | Длина стержня до первого гасителя, м | Первая частота | Третья частота | Пятая частота |
7,0 | 0,838 | 0,922 | 101,265 | 547,275 | 1352,1 |
6,0 | 0,977 | 1,075 | 74,533 | 402,803 | 994,743 |
5,0 | 1,173 | 1,29 | 51,706 | 279,438 | 690,087 |
4,0 | 1,466 | 1,613 | 33,103 | 178,902 | 441,807 |
3,0 | 1,955 | 2,151 | 18,614 | 100,598 | 248,432 |
2,0 | 2,932 | 3,225 | 3,225 | 44,725 | 110,452 |
1,0 | 5,865 | 6,452 | 2,068 | 11,178 | 27,28 |
