Таблица 4.7. Перечень компонентов САОЗ ЯЭУ
Номер компонента и индекса | Компонент | Наименование отказа Х\ |
САОЗ ВД | ||
5 | Задвижка | Закрыта |
6 | Обратный клапан | Закрыт |
7 | Задвижка | Закрыта |
8 | Задвижка | Закрыта |
9 | Насос высокого давления | Не работает |
10 | Насос высокого давления | Не работает |
11 | Задвижка | Закрыта |
12 | Задвижка | Закрыта |
13 | Емкость | Нет воды |
14 | Задвижка | Закрыта |
САОЗ НД | ||
24 | Азот гидроаккумулятора | Нет давления |
23 | Емкость гидроаккумулятора | Нет воды |
22 | Обратный клапан | Закрыт |
21 | Обратный клапан | Закрыт |
20 | Обратный клапан | Закрыт |
19 | Задвижка | Закрыта |
18 | Насос низкого давления с запорной арматурой | Не работает |
17 | Насос низкого давления с запорной арматурой | Не работает |
16 | Емкость | Нет воды |
15 | Задвижка | Закрыта |
Задаем потенциально возможное чепе, ведущее к катастрофе –отказ САОЗ. Находим все компоненты системы, которые могут привести к отказу САОЗ. Перечень компонентов Xi, дан в табл. 4.7. Используя материал §4.1, устанавливаем логические связи и строим дерево причин (рис. 4.10). Общая формула чепе «отказ САОЗ» имеет вид:
В этом выражении Хi одновременно являются наименованиями отказов и их индикаторами, которые принимают значение: 1 –чепе произошло и 0–отсутствие чепе.
Дерево причин показывает, что критическими компонентами являются 5, 6, 13, 14, 15, 16, 19,20, 21, 22, 23, 24, так как отказ одного из них достаточен для того, чтобы вызвать катастрофу.
После завершения АОДП можно от качественных характеристик приступить к количественному анализу.
Во многих случаях представление о состоянии системы, альтернативных путях протекания и результатах какого-либо процесса можно создать с помощью более простого графа. Рассмотрим его построение на примере трех параллельно работающих компонентов А1, А2, и А3 (рис. 4.11). Исходным пунктом является кружок, который представляет в общем виде рассматриваемое состояние. Из этого узла ветви ведут к узлам, представляющим состояние первого компонента (в соответствии с заданными вероятностями), и таким же образом дальше от каждого из этих узлов к следующим, в которых указаны состояния второго и третьего компонентов, пока на выходе не получаются все возможные комбинации событий. В результате получается дерево событий, в котором каждый путь от исходной точки до конечного узла описывает одну из эволюции системы. В прямоугольниках справа от конечных узлов на рис. 4.11 еще раз указан результат события, соответствующий пути к этому конечному узлу. В рассматриваемом примере с тремя параллельно работающими компонентами в прямоугольниках указаны результирующие вероятности для состояния системы, которые при независимости выхода из строя отдельных компонентов получаются простым перемножением отдельных вероятностей (вероятность чепе в рассматриваемый отрезок времени принята одинаковой для каждого из трех компонентов: qi= 10-3; i== 1, 2, 3).
Анализ опасностей с помощью дерева последствий потенциального чепе (АОДПО) отличается от АОДП тем, что в случае АОДПО задается потенциальное чепе –инициатор, и исследуют всю группу событий – последствий, к которым оно может привести. Таким образом, между событиями имеется временная зависимость. АОДПО можно проводить на любом объекте. Как и АОДП он требует хорошее знание объекта. Поэтому перед тем, как проводить АОДПО, необходимо тщательно изучить объект, вспомогательное оборудование, параметры окружающей среды, организационные вопросы.

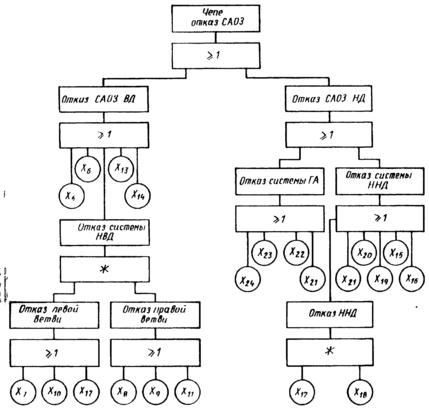

Рис. 4.10. Дерево причин потенциального чепе–отказа САОЗ ЯЭУ
Рис. 4.11. Дерево событий при аварии трех параллельно работающих компонентов

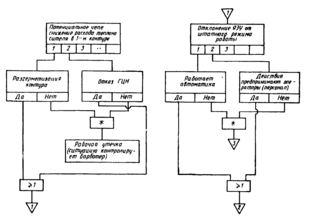

Воспользуемся предыдущим примером с ЯЭУ. Зададим потенциальное чепе «Снижение расхода теплоносителя в первом контуре». Дерево последствий (рассматривались только подсистемы) представлено на рис. 4.12. В число последствий входят: рабочая утечка, штатная работа САОЗ и чепе-авария. Далее можно переходить к количественному анализу (§ 4.3). Для построения дерева последствий можно использовать символы, представленные в табл. 4.8.
Анализ опасностей методом потенциальных отклонений (АОМПО): отклонение –режим функционирования какого-либо объекта, системы, процесса или какой-либо их части (компонента), отличающийся в той или иной мере от конструкторского предназначения (замысла).
Метод потенциальных отклонений (МПО) – процедура искусственного создания отклонений с помощью ключевых слов. Этим методом анализируют опасности герметичных процессов и систем. Наибольшее распространение он получил в химической промышленности. АОМПО обычно предшествует ПАО.
После того, как с помощью ПАО были установлены источники опасностей (системы, чепе), необходимо выявить те отклонения, которые могут привести к этим чепе. Для этого разбивают технологический процесс или герметичную систему на составные части и, создавая с помощью ключевых слов (табл. 4.9) отклонения, систематично изучают их потенциальные причины и те последствия, к которым они могут привести на практике. Для проведения анализа необходимо иметь: проектную документацию на стадии проектирования; алгоритм анализа, который позволяет исследовать один за другим все компоненты (например, рис. 4.13); набор ключевых слов (табл.4.9), с помощью которых выявляют ненормальный режим работы компонента.
Рассмотрим герметичный объект, в котором химические вещества А и В вступают в реакцию, чтобы образовать продукт С (рис 4.14). Допустим, что потенциальным чепе является взрыв, происходящий тогда, когда концентрация CА вещества А превысит концентрацию cb вещества В в емкости 1. Следуя пункту 3 (см. рис. 4.13), выбираем для рассмотрения трубопровод 2–1. Его предназначение –транспортировать вещество В из сосуда 2 в сосуд 1. Используя первое ключевое слово в первой строке табл. 4.9, создаем отклонение: трубопровод НЕ транспортирует вещество В из сосуда 2 в сосуд 1. Нет подачи вещества В в емкость 1. Используя чертеж-схему движения веществ, устанавливаем потенциальные причины этого события: в питающем резервуаре 2 не осталось вещества В, отказал насос 3 подачи вещества В [а) испортилась электрическая часть; б) испортилась механическая часть; в) кто-то выключил насос и т д.; произошла разгерметизация трубопровода; вещество В не проходит через вентиль 4.
Последствие отклонения: через некоторое время после прекращения подачи вещества В концентрация CД превысит CВ и произойдет взрыв.
Таким образом, на стадии проектирования на участке 2–1 вскрыты опасности. Предстоит разработка предупредительных мероприятий, например, аварийной сигнализации, оповещающей о прекращении подачи вещества В в емкость 1 и правил безопасной эксплуатации рассмотренного участка.
Был получен результат во время применения первого ключевого слова. Тем не менее к участку 2–1 должны быть последовательно применены все последующие ключевые слова Только после окончания такой процедуры выявления опасностей можно переходить к следующему участку.

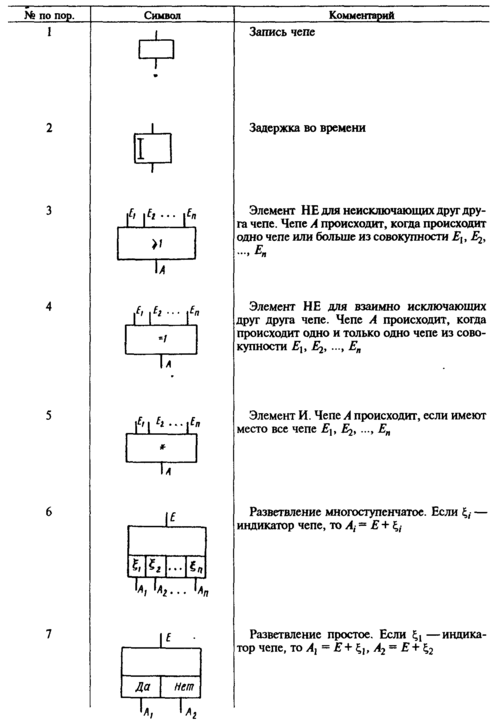

Таблица 4.8. Символы, используемые при построении дерева последствий
Анализ ошибок персонала (АОП) включает следующие этапы: выбор системы и вида работы; определение цели; идентификацию вида потенциальной ошибки; идентификацию последствий; идентификацию возможности исправления ошибки; идентификацию причины ошибки; выбор метода предотвращения ошибки; оценку вероятности ошибки; оценку вероятности исправления ошибки; расчет риска; выбор путей снижения риска.

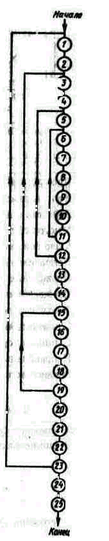

Рис. 4.13. Алгоритм анализа опасностей методом потенциальных отклонений:
1–выбрать сосуд; 2-–объяснить общее предназначение сосуда и его трубопроводов; 3–выбрать трубопровод; 4–объяснить предназначение выбранного трубопровода; 5 – использовать ключевые слова из 1-й строки табл. 4.9 для создания отклонения; 6–теоретически развить имеющее смысл отклонение; 7–исследовать причины (события), которые могут на практике привести к созданному отклонению; 8 – исследовать последствия от созданного отклонения; 9 – выявить опасности; 10 – провести необходимую регистрацию проделанной работы; 11–повторить шаги 6...10 для всех имеющих смысл отклонений, образованных ключевыми словами i-й строки табл. 4.9; 12– повторить шаги 5...11 для ключевых слов всех других строк табл. 4.9; 13– поставить на трубопроводе отметку «Исследовано»; 14–повторить шаги 3...13 для каждого трубопровода; 15 – выбрать компонент, систему или какую-либо их часть; 16 – объяснить предназначение выбранного объекта; 17– повторить шаги 5.. .12 для выбранного объекта; 18–поставить на объекте отметку «Исследовано»; 19–повторить шаги 15...18 для всех других объектов. компонентов, систем; 20–объяснить предназначение сосуда; 21–повторить шаги 5...12; 22–поставить на сосуде отметку «Исследовано»; 23–повторить шаги 1...22 для всех сосудов на данном чертеже; 24–поставить на чертеже отметку «Исследовано»; 25– выполнить шаги 1...24 на других чертежах
