0 _1i

₁ 0 e

S_Bi

-₁ 0₁ 3

n

В_i

r₀ n K_i

_раб

r_p

n

2

Рис.17.8

Конструктивный профиль

1 Центровой профиль

r

a_w В₀ _1i

₁ 0

C_n S_Bi

-₁ 0₁ 3

n

В_i

n K_i C₀

r₀ _раб ₂

r_p

B_n

С_i 2

Рис.17.9

• на этих дугах от точки пересечения с окружностью r₀ откладываются в масштабе _l соответствующие перемещения толкателя S_Bi,

• полученные точки соединяются плавной кривой, образуя центровой профиль кулачка,

• проводятся из произвольных точек выбранных равномерно по центровому профилю кулачка дуги окружностей радиуса r_р ,

• конструктивный профиль кулачка получаем как огибающую к множеству положений ролика толкателя.

Проверка результатов синтеза по диаграмме углов давления.

1. Построение диаграммы углов давления для механизма с геометрическим замыканием высшей пары.

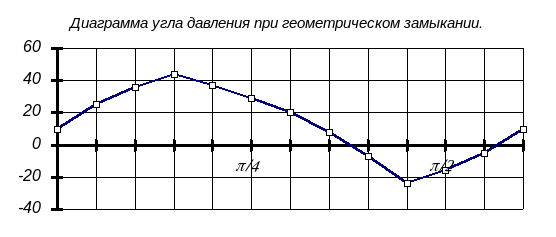

Как отмечено выше, ведущим звено в течение всего цикла кулачок является только в механизме с геометрическим замыканием. Причем на фазе удаления рабочим является либо второй профиль кулачка (рис.17.1), либо другой участок поверхности толкателя, либо второй ролик. Поэтому на диаграмме угла давления необходимо четко различать фазы удаления и сближения. На рис. 17.10 дан пример диаграммы угла давления для механизма с коромыслом при геометрическом замыкании. При синтезе эта диаграмма позволяет проверить какие углы давления обеспечивают выбранные размеры механизма и полученный профиль кулачка. Угол давления определяем как острый угол между нормалью к профилю ( прямая соединяющая точку контакта с центром ролика ) и направлением перемещения точки В толкателя.

_у _с

_р

Рис. 17.10

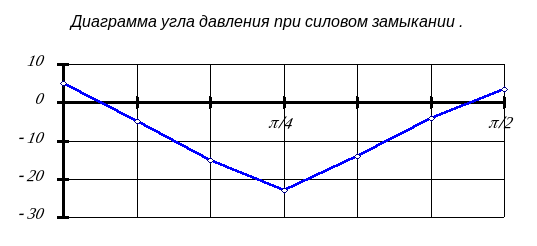

При построении диаграммы угла давления для механизма с силовым замыканием необходимо учитывать, что рассматриваемый при проектировании угол давления в высшей паре имеет смысл только на фазе удаления. На фазе сближения толкатель двигается под действием силы упругости пружины или сил веса. здесь угол давления – это угол между вектором этой силы и вектором скорости точки ее приложения на толкателе. Поэтому для механизмов с силовым замыканием диаграмма строится только на фазе удаления.

_у

Рис. 17.11

Для механизма с реверсивным вращением кулачка необходимо построить две диаграммы угла давления. При изменении направления движения фазы удаления и сближения меняются местами. Поэтому диаграммы угла давления строятся для фазы удаления при каждом направлении движения.

Профиль кулачка будет удовлетворять заданным условиям, если значения угла давления на фазах удаления по модулю будут меньше или равны допустимой величине угла давления.

 _i  []

Лекция 18

Краткое содержание: Волновые передачи. Назначение и области применения. Преимущества и недостатки волновых передач. Классификация типовых структурных схем ВЗП. Структура волновой зубчатой передачи. Кинематика волнового механизма. Расчет геометрии волнового зубчатого зацепления.

Волновые передачи.

Назначение и области применения.

Волновой передачей называется зубчатый или фрикционный механизм, предназначенный для передачи и преобразования движения (обычно вращательного), в котором движение преобразуется за счет волновой деформации венца гибкого колеса специальным звеном (узлом) – генератором волн. Основными элементами дифференциального волнового механизма являются: входной или быстроходный вал с генератором волн, гибкое колесо с муфтой, соединяющей его с первым тихоходным валом, жесткое колесо, соединенное со вторым тихоходным валом, корпус.

Жесткое колесо - ж

Гибкое колесо - г

_ж

_г

Г енератор волн - h

_h

Корпус

Рис.18.1

Существует большое количество конструкций волновых механизмов. Обычно эти механизмы преобразуют входное вращательное движение в выходное вращательное или поступательное. Волновые механизмы можно рассматривать как одну из разновидностей многопоточных планетарных механизмов, так как они обладают многозонным, а в случае зубчатого механизма, и многопарным контактом выходного звена с гибким колесом. Многозонный контакт обеспечивается за счет формы генератора волн (кулачок чаще с двумя, редко с тремя выступами), многопарный – за счет податливости зубчатого венца гибкого колеса. Такое сочетание позволяет волновым механизмам передавать значительные нагрузки при малых габаритах. Податливость зубчатого венца обеспечивает достаточно равномерное распределение нагрузки по зубьям, находящимся в зоне зацепления. При номинальных нагрузках процент зубьев находящихся в зацеплении составляет 15-25% от общего их числа. Поэтому в волновых передачах применяется мелкомодульное зацепление, а числа зубьев колес лежат в пределах от 100 до 600. Зона зацепления в волновой зубчатой передаче совпадает с вершиной волны деформации. По числу зон или волн передачи делятся на одноволновые, двухволновые и так далее. Передачи с числом волн более трех применяются редко. Распределение передаваемых усилий по нескольким зонам уменьшает нагрузку на элементы пар и позволяет существенно уменьшать габаритные размеры и массу механизмов. Многозонный и многопарный контакт звеньев существенно увеличивает жесткость механизма, а за счет осреднения ошибок и зазоров, уменьшает мертвый ход и кинематическую погрешность механизма. Поэтому волновые механизмы обладают высокой кинематической точностью и, несмотря на наличие гибкого элемента, достаточно высокой жесткостью. Образующиеся в структуре волнового механизма внутренние контуры, увеличивают теоретическое число избыточных или пассивных связей в механизме. Однако гибкое колесо за счет податливости компенсирует ряд возникающих перекосов. Поэтому при изготовлении и сборке волновых механизмов число необходимых компенсационных развязок меньше чем в аналогичных механизмах с жесткими звеньями.

Гибкое колесо обеспечивает волновым передачам возможность передачи движения через герметичную стенку, которая разделяет две среды (например, космический аппарат и открытый космос). При этом гибкое колесо выполняется как элемент герметичной стенки, входной вал и генератор волн располагаются по одну сторону стенки (внутри космического аппарата), а выходное звено – по другую (в космическом пространстве). Схема герметичной волновой передачи приведена на рис. 18.1.

Среда космического Герметичная стенка Космическое

а ппарата пространство

Гибкое колесо Генератор волн Жесткое колесо

Рис. 18.1

Преимущества и недостатки волновых передач.

Преимущества:

• Возможность реализации в одной ступени при двухволновом генераторе волн больших передаточных отношений в диапазоне от 40 до 300.

• Высокая нагрузочная способность при относительно малых габаритах и массе.

• Малый мертвый ход и высокая кинематическая точность.

• Возможность передачи движения через герметичную перегородку.

• Малый приведенный к входному валу момент инерции (для механизмов с дисковыми генераторами волн).

Недостатки:

• Меньшая приведенная к выходному валу крутильная жесткость.

• Сложная технология изготовления гибких зубчатых колес.

Структура волновой зубчатой передачи.

Рассмотрим одноволновую зубчатую передачу с генератором волн, который образует с гибким колесом пару скольжения. Волновая передача не может рассматриваться в рамках ранее принятых нами допущений, так как в ней содержится гибкое звено. Поэтому необходимо определить место гибкого элемента в структуре механизма. Гибкая связь обычно допускает по действием силовых воздействий определенные относительные перемещения соединяемых звеньев. Поэтому ее отнесем к отношениям между элементами или к упругой кинематической паре. Зубчатое колесо представляет собой замкнутую систему зубьев. В каждый рассматриваемый момент в контакте в высшей паре могут находится один или несколько зубьев. Так как зубчатые колеса – звенья, то зубья – элементы высшей кинематической пары. Поэтому многопарный контакт между зубчатыми колесами является контактом между элементами одной кинематической пары. Пассивные или избыточные связи, возникающие в этом контакте, относятся к внутренним связям кинематической пары и в структурном анализе на уровне звеньев не учитываются. Поэтому считаем, что в зацеплении находится один зуб. Структурная схема механизма с остановленным жестким колесом при гибком соединении зуба с валом гибкого колеса может быть представлена следующем образом.

Волновая зубчатая передача с упругой муфтой – стаканом.

2 D_2упр 3

С_3вп
