Таблица 4.11
Общая длина высекальных и биговальных ножей
| Одна развертка | Количество разверток на листе | Общая длина ножей на штанцформе, мм | Цена за погонный метр ножа, руб | |
| Длина высекальных ножей, мм | 1551,9 | 6 | 9311,4 | 800 |
| Длины биговальных ножей на одну развертку,мм | 2525 | 6 | 15150 | |
| Итого, м | 24,461 | |||
| Итого, руб | 19600 | |||
Таблица 4.12
Параметры штанцевальной формы
| Параметр | Обозначение | Числовое значение |
| Толщина фанеры, мм | hф | 18 |
| Размеры фанеры, мм | a/b | 1150/840 |
| Высота высекального ножа, мм | Нр | 23,8 |
| Толщина высекального ножа, мм | SH | 0,71 |
| Вес 100 погонных метров высекального ножа, кг | — | 13 |
| Толщина биговального ножа, мм | Sб | 0,71 |
| Высота биговального ножа | Нб | 23,1 |
| Вес 100 погонных метров биговального ножа, кг | — | 13 |
| Марка пружинящее-эжекторного материала | — | F10.25 |
| Величина, на которую резина выступает за нож, мм | Δh | 1,2 |
| Высота резины, мм | h0 = Hp – hф + +Δh | 7 |
| Ширина резины, мм | B | 10 |
| Расстояние от ножа до резины, мм | n | 1 |
Общая длина высекальных и биговальных ножей определяется из табл.4.11.
Lи = 9,311 + 15,150 = 24,461м,
.
2. Рассчитаем усилие от пружинящее-эжекторного материала:
По выбранным параметрам ПЭМ и высекального ножа рассчитываем высоту сжатого ПЭМ:
.
Рассчитываем величину относительной деформации резины:
,

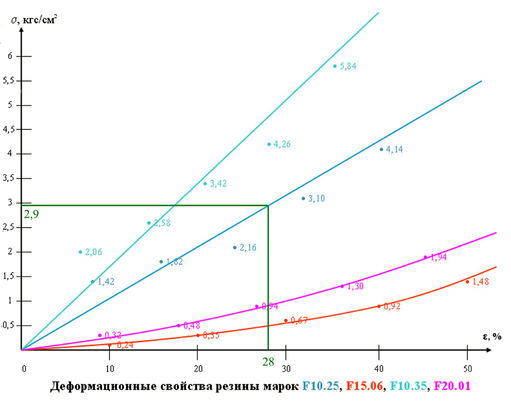

По диаграмме σ(ε) определяем σсж для выбранной марки резины (рис. 4.2).
Рис. 4.2. Деформационные свойства резины
Получаем, что σсж = 2.9 кгс/см2=0,029 кгс/мм2.
Определяем Рсж:
.
Длина всех высекальных ножей равна
.
Тогда
.
И получаем
.
Вывод: Усилие, необходимое для штанцевания развертки крышки коробки, равно 29861,6 кг.
Расчет усилия штанцевания для листа с развертками донышек коробки представлен в табл. 4.13, табл. 4.14 и табл. 4.15, параметры штанцформы – табл. 4.16 .
Таблица 4.13
Расчет общей длины высекальных ножей
| Длина ножа | Количество одинаковых ножей | Общая длина |
| 243,1 | 3 | 729,3 |
| 12 | 6 | 72 |
| 32,3 | 3 | 96,9 |
| 23,1 | 3 | 69,3 |
| 31,2 | 3 | 93,6 |
| 2,9 | 3 | 8,7 |
| 30 | 3 | 90 |
| 25,8 | 3 | 77,4 |
| 31,1 | 3 | 93,3 |
| 32,8 | 3 | 98,4 |
| 32,9 | 3 | 98,7 |
| 1,7 | 3 | 5,1 |
| Итого, мм | 1532,7 |
Таблица 4.14
Расчет общей длины биговальных ножей
| Длина ножа | Количество одинаковых ножей | Общая длина |
| 255,1 | 3 | 765,3 |
| 31,5 | 3 | 94,5 |
| 256,6 | 3 | 769,8 |
| 33,8 | 3 | 101,4 |
| 257,5 | 3 | 772,5 |
| Итого, мм | 2503,5 |
Таблица 4.15
Общая длина высекальных и биговальных ножей
| Одна развертка | Количество разверток на листе | Общая длина ножей на штанцформе, мм | Цена за погонный метр ножа, руб | |
| Длина высекальных ножей | 1532,7 | 6 | 9196,2 | 800 |
| Длины биговальных ножей | 2503,5 | 6 | 15021 | |
| Итого, м | 24,2 | |||
| Итого, руб | 19 374 | |||
Усилие штанцевания определяется как сумма усилий от рабочего инструмента и от пружинящее-эжекторного материала, [10]:
,
1. Рассчитаем усилие от рабочего инструмента (все ножи):
,
где Р1 – усилие одного погонного метра инструмента, Lи – длина ножа.
Как видно из табл.34, общая длина высекальных и биговальных ножей равна:
Lи = 9,196 + 15,021 = 24,217м
.
2. Рассчитаем усилие от пружинящее-эжекторного материала:
По выбранным параметрам ПЭМ и высекального ножа рассчитываем высоту сжатого ПЭМ:
.
Рассчитываем величину относительной деформации резины:
.
По диаграмме σ(ε) определяем σсж для выбранной марки резины:
Получаем, что σсж = 2.9 кгс/см2=0,029 кгс/мм2.
Определяем Рсж: .
Длина всех высекальных ножей равна
.
Тогда
И получаем
.
Вывод: Усилие, необходимое для штанцевания развертки крышки коробки, равно 29550 кг.
Расчет усилия штанцевания для листа с развертками вставок коробки представлен в табл. 4.17, табл. 4.18 и табл. 4.19, параметры штанцформы – табл. 4.16.
Таблица 4.16
Параметры штанцформы
| Параметр | Обозначение | Числовое значение |
| Толщина фанеры, мм | hф | 18 |
| Размеры фанеры, мм | a/b | 840/560 |
| Высота высекального ножа, мм | Нр | 23,8 |
| Толщина высекального ножа, мм | SH | 0,71 |
| Вес 100 погонных метров высекального ножа, кг | — | 13 |
| Толщина биговального ножа, мм | Sб | 0,71 |
| Высота биговального ножа | Нб | 23,1 |
| Вес 100 погонных метров биговального ножа, кг | — | 13 |
| Марка пружиняще-эжекторного материала | — | F10.25 |
| Величина, на которую резина выступает за нож, мм | Δh | 1,2 |
| Высота резины, мм | h0 = Hp – hф + +Δh | 7 |
| Ширина резины, мм | B | 10 |
| Расстояние от ножа до резины, мм | n | 1 |
Таблица 4.17
Расчет общей длины высекальных ножей
| Длина ножа | Количество одинаковых ножей | Общая длина |
| 254,5 | 3 | 763,5 |
| 10 | 6 | 60 |
| 94,2 | 15 | 1413 |
| Итого, мм | 2236,5 |
Таблица 4.18
Расчет общей длины биговальных ножей
| Длина ножа | Количество одинаковых ножей | Общая длина |
| 254,5 | 3 | 763,5 |
| Итого, мм | 763,5 |
Таблица 4.19
