Вариацию показаний прибора определяют на всех числовых отметках шкалы как разность отсчетов при возрастающих и убывающих значениях измеряемой величины. Определение вариации проводят одновременно с определением основной погрешности прибора.

Величину выброса пишущего устройства проверяют путем измерения наибольшего отклонения линии записи при скачкообразном изменении входного сигнала, соответствующего 30,60,90% диапазона измерения как в сторону возрастающих, так и убывающих значений входного сигнала.

Для определения времени прохождения указателем прибора всей шкалы на образцовом приборе скачкообразно изменяют входной сигнал от значения соответствующего начальной отметке шкалы до значения, соответствующего конечной отметке шкалы. Секундомером измеряют время, за которое указатель прибора достигнет начала отметки шкалы. Таким же образом измеряют время прохождения указателем всей шкалы в направлении от конца к началу шкалы. Время прохождения указателем всей шкалы определяют как среднее арифметическое из четырех измерений.

2.6.8.Проверка технического состояния и измерение параметров регулирующего прибора РС29.0.12.

Обобщая материал технического описания и справочного пособия, можно составить схему и методические рекомендации для проверки и измерения параметров регулирующего прибора РС29.0.12, у которого измерительное и регулирующее устройства совмещены в одном модуле ИР029.

Работы по проверке технического состояния и измерению параметров приборов включают следующие операции.

внешний осмотр

проверку сопротивления изоляции

проверку общей работоспособности прибора

проверку предельных значений диапазона изменения задания порогов срабатывания, зоны возврата и выходных сигналов при аналого-релейном преобразовании

проверку выходных напряжений

проверку зоны нечувствительности

проверку коэффициента передачи

проверку постоянной времени интегрирования

проверку длительности импульсов

проверку времени демпфирования

Внешний осмотр

При внешнем осмотре проверяют комплектность регулятора по сопроводительным документам, устанавливают наличие пломб завода-изготовителя, отсутствие внешних повреждений, соответствие приборов (тип, исполнение и т.п.) требованиям проекта.

Проверка сопротивления изоляции.

Измерение электрического сопротивления изоляции производится мегомметром с напряжением постоянного тока 100—200В. при отключенных от прибора всех внешних проводок.

При проверке соединяют между собой по группам входные и выходные контакты, а за тем определяют сопротивление изоляции между каждой из групп контактов и корпусом прибора. Измеренное сопротивление должно составлять не менее 100 Ом.

Проверка общей работоспособности прибора.

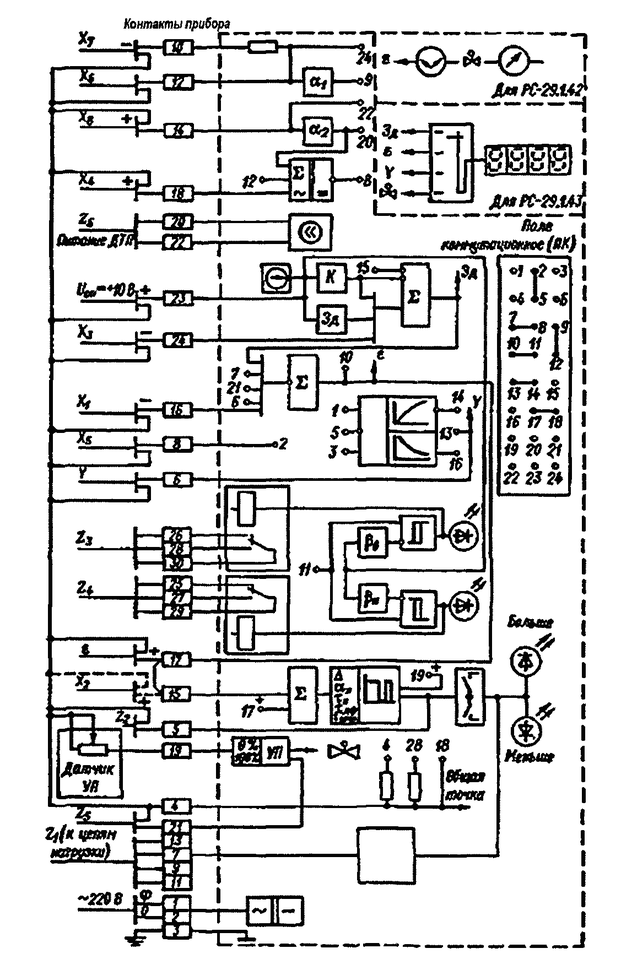

Для проверки прибора РС 29.0.12 собирают схему согласно рисунку

Обозначения элементов схемы:

PV1,PV2,PV3—вольтметры постоянного тока класса точности не ниже 0,1(диапазоны измерения 0...1,0...10,0...100 В)

G1—регулируемый источник напряжения (ИН) постоянного тока, диапазон выходного сигнала от 0 до 13 В

R1,R2—резисторы (360 Ом)

R3,R4—резисторы (180 Ом)

R5,R6—резисторы (300 Ом)

R7—резистор (100 Ом)

R8—резистор (20 Ом)

С1,С2—конденсаторы (4 мкФ)

Р1,Р2—электросекундомеры (0...1,0...30 с)

S1...S6—переключатели

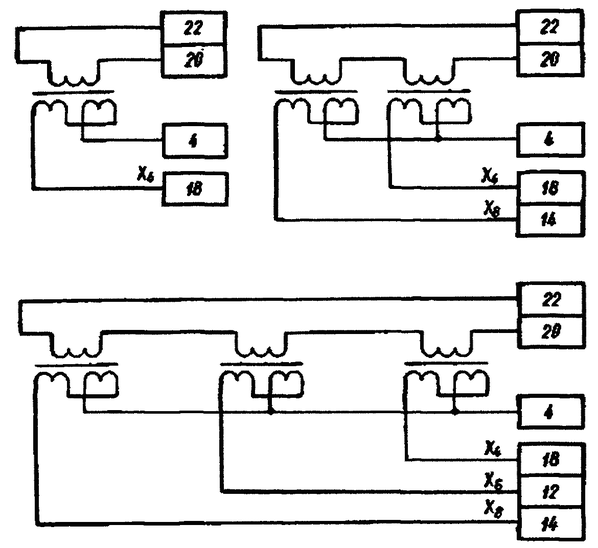

В1—переключатель дифтрансформаторный (ДТП)

Исходное положение органов настройки регулятора перед проверкой :

переключатель рода работы – (автоматическое)

оперативный задатчик – среднее

потенциометры – 100%

коэффициент передачи широкодиапазонного задатчика К – крайнее левое

потенциометры – крайнее левое

потенциометры – крайнее правое

потенциометр – среднее

переключатель режима работы – ПИ

замыкатель множителя – 1

замыкатель знака корректора + (плюс)

Исходное состояние элементов схемы:

сигнал источника напряжения ИН равен 0

положение плунжера дифтрансформаторного преобразователя ДТП – среднее

положение переключателей, как показано на рис.

Перед проверкой работоспособности всего прибора целесообразно проверить баланс регулирующего устройства (РУ) модуля ИР 029.

Переводят переключатель 2 в положение 0. Остальные элементы схемы и органы настроек должны быть в исходном положении.

Подают напряжение питания 220 В на клеммы 1,2 прибора. Если индикаторы не включаются, то начинают проверку общей работоспособности. Если же оба, или один включен, то следует произвести балансировку регулирующего устройства, воспользовавшись для этой цели рекомендациями справочного пособия.

Возвращают ключ 2 в положение 1. Выключают питание. Проверяют работу измерительной схемы прибора. Контроль сигнала рассогласования осуществляют по индикатору и вольтметру 1, подключенному к выходным гнездам.

Проверку целесообразно проводить по тем входам прибора, которые предполагается использовать.

Для прибора РС 29.0.12 замыкатель знака корректора устанавливают в положение +, корректор К - 100%, орган - в крайнее правое положение. Изменяя сигнал от ДТП устанавливают сигнал равным -10В. При этом индикатор должен отклонятся влево на всю шкалу и включаться индикаторы и при исходных положениях органов настройки органам К и оперативным задатчиком балансирует регулятор, моменту баланса соответствует выключение индикаторов, при этом индикатор должен остановиться на отметке 0 шкалы.

Оперативный задатчик поворачивают вправо на 0,5% относительно положения баланса, при этом должен включиться индикатор.

Оперативным задатчиком балансируют регулятор.

Орган поворачивают в крайнее правое положение. В этом случае индикаторы должны включиться при повороте оперативного задатчика вправо и влево приблизительно на 2,5 % относительно положения баланса.

Орган поворачивают в крайнее левое положение. Балансируют регулятором оперативным задатчиком. Орган - на отметку 0,8 шкалы. Переключатель режима – ПИ.

Оперативный задатчик резко поворачивают в крайнее правое положение. Индикатор должен включиться на 1—3с, затем выключиться и в дальнейшем включаться периодически, и длительностью примерно 0,1с, время между импульсами должно быть примерно 1,5—4с. При этом если замыкатель множителя установить в положение 10, то время между импульсами должно увеличиться примерно в 10 раз, если же установить на отметку 3 шкалы и повернуть вправо орган, то длительность импульсов должна увеличиваться и при крайнем правом положении, длительность включения индикатора должна быть примерно 0,7—1,5с.

Переключатель рода управления - (ручное). Измеряют напряжение на клеммах 7,13 и 9,13 при нажатии органа ручного управления нагрузкой в сторону и соответственно.

Клемму 25 переключают (переключателем S3) к клемме 23 прибора и органом устанавливают показания индикатора на нулевую отметку, затем кл.25 подключают к кл.23, показания индикатора должны установится на нулевой отметке шкалы.

Органы настройки регулятора и элементы схемы проверки возвращают в исходное положение и балансируют регулятор.

Проверка предельных значений диапазона изменения задания порогов срабатывания, зоны возврата и выходных сигналов при аналого-релейном преобразовании.

К гнездам «И» ОТ регулятора подключают вольтметр. Для проверки верхнего предельного значения порогов срабатывания плавно создают сигнал рассогласования до момента включения индикатора и замечают напряжение срабатывания по вольтметру. Затем изменяют сигнал рассогласования в обратном направлении до момента погасания индикатора и загорания индикатора. Включение индикаторов должно происходить при напряжении по вольтметру, равном +9,7...+10,3В. При включении индикаторов и измеряют напряжение на клеммах 27,11 и 29,11 соответственно. Оно должно быть в пределах 20...27В постоянного тока.

Для проверки нижнего предельного значения устанавливают орган настройки в крайнее левое положение. Изменяют сигнал

до погасания индикатора и включения индикатора. При этом по вольтметру допускается иметь напряжение в пределах -300...+300мВ.

Изменяют напряжение до момента погасания индикатора

(возможно включение индикатора). При этом по вольтметру фиксируют напряжение. Допускается зона возврата, равная 60<160мВ.

Переводят орган в правое положение, - в левое. Изменяют напряжение до погасания индикатора, а затем до его включения. При этом по вольтметру допускается напряжение

в пределах -300...+300мВ.

Изменяют напряжение до момента погасания индикатора

и фиксируют напряжение по вольтметру. Допускается зона возврата, равная 60<160мВ.

Органы настройки регулятора и элементы схемы проверки возвращают в исходное положение. Регулятор балансируют.

Проверка выходных напряжений.

При сбалансированном регуляторе по показаниям вольтметров, подключаемым к клеммам 7 и 13 (выход Меньше) 9 и 13 (выход Больше), 5 и 13 (выход 0;10В), напряжение не должно превышать 0,18 В. Переключатель переводят в положение; переключатель в положение. При помощи источника ИН на вход РУ подают напряжение +0,5В, при этом напряжение на выходе Меньше должно быть +22...+26В, а на выходе 0;+10В напряжение должно быть +9...+11В.

Затем задают напряжение -0,5В. На выходе Больше должно быть +22...+26В, на выходе 0;10В напряжение должно быть -9...-11В.

устанавливают сигнал от ИН равным 0. Положение переключателей остается прежним.

Проверка минимального значения зоны нечувствительности.

Органы настройки – в крайнее левое положение. На выходе ИН плавно изменяют напряжение положительной полярности от 0 до момента включения индикатора со скоростью не более 2мВ/с и замечают напряжение, при котором произошло включение индикатора.

Таким же образом действуют при отрицательной полярности напряжения на выходе ИН. Затем суммируют отмеченные напряжения. Переводят органы настройки и элементы схемы в исходное положение, за исключением переключателя множителя.

Проверка коэффициента передачи.

При проверке определяют три коэффициента передачи – максимальный, средний или промежуточный, и минимальный.

При нахождении максимального значения органы настройки

- в крайнее правое, переключатель режима работы – ПИ,

- замыкатель множителя остается в положении 1. При помощи ИН создают напряжение +5В. Переводят в положение 1 и одновременно включают мех. Секундомер, замечают длительность первого импульса. Аналогично измеряют длительность первого импульса при подаче напряжения +0,2 .

Длительность первого включения на первом этапе должна составлять 32...68с, а на втором 26...54с. При нахождении промежуточного значения коэффициента передачи орган устанавливают в положение 4, а орган в крайнее правое при ПИ-режиме работы, после чего соблюдают тот же порядок работы, что и при определении максимального коэффициента передачи.

Длительность первого импульса на первом этапе должна составлять 13...27с, а на втором 10,5...21,5с.

При нахождении минимального значения коэффициента передачи на первом этапе подают напряжение +1,0В и переводят ключ в положение 1, а на втором этапе подают напряжение -1,0В, и переводят ключ в положение 1. Орган - в крайнее левое, а
