2.8.Спецификация на монтажные изделия и материалы.
Таблица 2.4.
№ | Наименование и тех. Характеристика | ед.изм | потребность |
1 | Маркировочная бирка БМН6-0 ТУ36.1117-75 | шт. | 100 |
2 | Рамка для надписей | шт. | 40 |
3 | Скобы СО-8 ТУ36.1086-76 | шт. | 50 |
4 | Скобы СО-16 ТУ36.1086-76 | шт. | 20 |
5 | Щит ЩПК-600 Х 2200 | шт. | 5 |
6 | Оконцеватели маркировочные ОКМ ТУ36.1100-74 | шт. | 45 |
7 | Коробка протяжная КП160 Х 120 | шт. | 20 |
8 | Блок зажимов БЗ-10 ТУ36-1750-74 | шт. | 10 |
9 | Уголок перфорированный УП35 Х 35 ТУ36.1113-75 | м | 10 |
10 | Щиток электропитания ЭЩП-2 ТУ36.1270-73 | шт. | 1 |
11 | Розетка штепсельная РШ-Ц-2-0 | шт. | 2 |
Надписи на табло и в рамках.
Таблица 2.1.
Номер надп. | Текст надписи в рамке | кол | Номер надп. | Текст надписи в рамке | кол | |
Табло ТСМ | 13 | Вода | ||||
1 | 1-ый предел | 14 | Уровень | |||
2 | Давление газа | 15 | Питание котла | |||
3 | Давление воздуха | 16 | Газ | |||
4 | Разрежение в газоходе | 17 | Воздух | |||
5 | Факел | 18 | Газ—воздух | |||
6 | Температура пара | 19 | Концентрация О | |||
7 | Упуск воды | 20 | Разрежение в топке | |||
8 | Второй предел | 21 | Концентрация О | |||
9 | Давление пара | 22 | Разрежение в топке | |||
Рамка 66Х26 | 23 | Температура | ||||
10 | Давление в барабане | 24 | Температура пара | |||
11 | Пар | 25 | Проверка сигнализации | |||
12 | Тепловая нагрузка | 26 | Снятие пара |
3. ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ
3.1. Объект исследования.
Автоматические системы регулирования топлива предназначены для обеспечения потребителя требуемым количеством пара заданного качества (давления). Нарушение теплового баланса котла происходит за счет внутренних и внешних возмущений. К внутренним относятся возмущения, связанные с самопроизвольными изменениями характеристик топлива (теплоты сгорания) и его расхода, связанных с колебаниями давления газа, изменением характеристик регулирующей трубопроводной арматуры (гистерезис, «залипание» штока регулирующего клапана, люфты). К внешним возмущениям относятся возмущения, связанные с количеством потребляемого пара. В этом случае паропроизводительность котла не будет соответствовать количеству потребляемого пара. Показателем этого несоответствия является изменение давления пара в какой-либо точке парового тракта. Таким образом, САР (система автоматического регулирования) топлива должна выполнять две функции: компенсировать внутренние и внешние возмущения с помощью одного управляющего воздействия – расхода топлива.
САР должна обеспечить:
-устойчивую работу системы (отсутствие автоколебаний) и ограниченную частоту включения регулирующего органа, которая при постоянной нагрузке не должна превышать шести включений в минуту;
-поддержание в базовом режиме работы котла давления пара с отклонением не более ±3% заданного.
3.2 Расчет чувствительности системы управления подачи пара.
Входные параметры: давление в трубопроводе р, характеристика открытия заслонки а.
Q - количество пара,
р - давление в трубопроводе,
а - откр. заслонки,
W - эффективность системы.
Q = p + a. (2.1)
Чувствительность системы определяется по соотношению:
(2.2)
Начальные параметры равны: рн = 0.8; ан = 0.5; Qн = 1.2; Wн = 0.71
Коэффициенты чувствительности составляют: а11=1; а12=1
Находим абсолютные коэффициенты чувствительности:
Значения аij и bij для всех выходных параметров составляют матрицы чувствительности:
Находим относительные коэффициенты чувствительности:
Матрица чувствительности равна:
0.03 < 0.66 X ΔWmax;
ΔWmax= 0,66 Δzmax
ΔWmax< 3% =0,03
0.03< 0,66 =ΔWmax
Таким образом, чтобы чувствительность системы W была < 3% , нужен датчик с точностью не более 4,5% .
3.3 Расчет системы автоматического регулирования температуры.

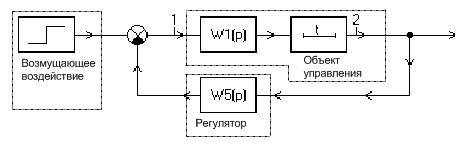

Структурная схема котла как объекта управления имеет следующий вид (рис.2.1).
Рис. 2.1
Объект регулирования имеет следующие параметры: Коб = 1,2˚С/с; T1 = 8с; Т2 = 11с.
Объект регулирования можно описать следующим дифференциальным уравнением:
Подставив в это выражение известные нам Т1, Т2 и Ko6, получим уравнение следующего вида:
Решая это квадратное уравнение, получим:
р1 = -0.0909; р2 = -0.125. Далее находим Xвых(t):
Проверка:
Далее на основании полученного уравнения строим график зависимости Xвых(t) таблица 2.1 и рисунок 2.2
Таблица 2.1

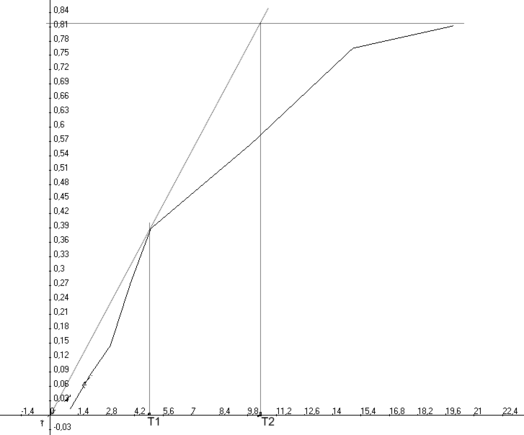

Далее определяем настройки регулятора с помощью кривой разгона:
Рис.2.2
Проводим касательную к графику функции и находим точку пересечения с линией 1.
Из графика находим = 1,2; Т2 = 9,9. Описываем объект как апериодическое звено первого порядка и соединенное с ним звено чистого запаздывания:
Далее рассчитываем настройки ПИ регулятора:
Передаточная функция замкнутой системы (возмущение по нагрузке):
Дальнейший расчёт производится с использованием амплитудно-фазовых характеристик. Для этого надо построить амплитудно-фазовую характеристику замкнутой системы:
Im часть:

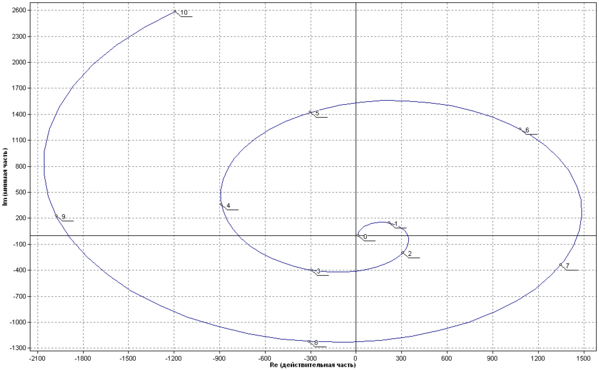

Расчёт данных для построения годографа замкнутой системы (критерий Михайлова)
Таблица 2.2
Re | Im | |
0.00000 | 11.73000 | 0.00000 |
1.00000 | 218.04258 | 145.53326 |
2.00000 | 306.86261 | -197.32447 |
3.00000 | -295.59782 | -396.39833 |
4.00000 | -887.76368 | 357.83268 |
5.00000 | -302.30067 | 1422.83946 |
6.00000 | 1079.58738 | 1227.79263 |
7.00000 | 1348.27711 | -340.42410 |
8.00000 | -311.08265 | -1219.90947 |
9.00000 | -1977.22042 | 229.28306 |
10.00000 | -1194.37690 | 2584.27908 |
