Московский Государственный Университет Инженерной Экологии

Кафедра «ОКО»

Курсовой проект по деталям машин

Проектирование привода цепного пластинчатого конвейера

Зав. кафедрой «ОКО» Ким В. С.-Х.

Преподаватель Егоров Ю. В.

Выполнила Саникидзе Е. А.

Группа К 35

Выполнен на 4^х листах

Защищен с оценкой __________

Зачетная книжка № К-5-16-02

Москва 2005

Оглавление

1.Исходные данные. Схема привода 3

2.Введение 4

3.Кинематичекий расчет и выбор электродвигателя. Подготовка исходных данных для ввода на ЭВМ. 5

3.1.Определение частоты вращения звёздочки 5

3.2.Определение синхронной частоты вращения двигателя 5

3.3.Определение мощности и выбор электродвигателя 5

3.4.Разбивка передаточного числа по отдельным передачам 6

3.5.Подготовка исходных данных для ввода на ЭВМ 7

3.6.Результаты расчета на ЭВМ 7

4.Расчет валов редуктора 8

4.1.Расчет быстроходного вала 9

4.2.Расчет промежуточного вала 13

4.3.Расчет тихоходного вала 16

5.Расчет подшипников 21

5.1.Расчет подшипников под тихоходный вал 21

5.2.Расчет подшипников под промежуточный вал 21

5.3.Расчет подшипников под быстроходный вал 22

6.Расчет шпонок валов редуктора 23

6.1.Расчет шпонок тихоходного вала 23

6.2.Расчет шпонок промежуточного вала 23

6.3.Расчет шпонок быстроходного вала 24

7.Расчет элементов корпуса редуктора 25

8.Выбор смазки 26

9.Выбор муфты 27

10.Пример расчета допусков форм расположения поверхностей 28

11.Расчет приводного вала 29

11.1.Проектировочный расчет 29

11.2.Проверочный расчет 29

11.3.Проверка вала на жесткость 31

11.4.Расчет подшипников 32

11.5.Расчет шпонок 33

12.Выбор параметров звездочки 34

12.1.Расчет и выбор параметров цепи 34

12.2.Параметры звездочки. 34

12.3.Расчет предохранительного устройства 35

13.Приложение 36

14.Список литературы 40

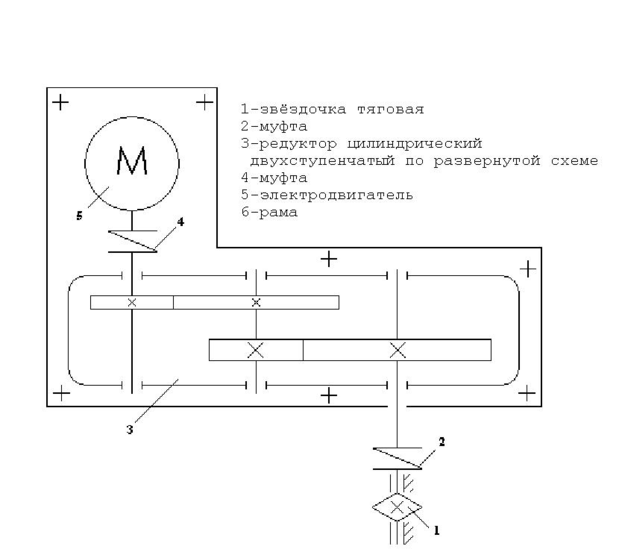

1.Исходные данные. Схема привода

2.Введение

Целью данной работы является проектирование привода цепного пластинчатого конвейера.

Привод конвейера состоит из звездочки тяговой-1; муфты-2; редуктора-3; муфты-4; электродвигателя-5;.

После включения электродвигателя через муфту упругую втулочно-пальцевую крутящий момент предается на входной (быстроходный) вал редуктора. В редукторе частота вращения вала и переданный крутящий момент преобразуются, частота вращения вала понижается, а крутящий момент на валу возрастает. Таким образом, частота вращения на выходном (тихоходном) валу меньше, чем на входном, зато крутящий момент, передаваемый на звёздочку, больше.

Натяжение цепи привода регулируется натяжной звездочкой, установленной на раме привода. Все узлы привода монтируются на сварной раме привода.

3.Кинематичекий расчет и выбор электродвигателя. Подготовка исходных данных для ввода на ЭВМ.

3.1.Определение частоты вращения звёздочки

Частота вращения звёздочки определяется по следующей формуле:

.(1)

.(2)

где м/с; ; мм.

Подставим второе уравнение в первое и произведём вычисления. В результате получим:

об/мин

3.2.Определение синхронной частоты вращения двигателя

Найдем передаточное отношение всего привода

.

Согласно [1; 7; табл. 1.2]¹

;

;

Следовательно, передаточное отношение всего привода:

С другой стороны

,

получим

об/мин

Асинхронные двигатели ГОСТом выпускаются с частотами вращения из следующего ряда: (750; 100; 1500; 3000) об/мин.

Выбираем об/мин

3.3.Определение мощности и выбор электродвигателя

Согласно [1; 6; табл.1.2] принимаем следующие КПД:

- КПД зубчатой цилиндрической передачи

(выбираем 0,97)

- КПД одной пары подшипников качения

- КПД соединительной муфты

Определяем мощность на звёздочке и на валах:

кВт – мощность на звездочке;

кВт – мощность на тихоходном валу;

кВт – мощность на промежуточном валу;

кВт – мощность на быстроходном валу;

кВт – мощность на валу электродвигателя;

Согласно [1; 417; табл.24.9] выбираем электродвигатель. Допускаемая перегрузка электродвигателя до 10 , поэтому выбираем двигатель с мощностью меньшей, чем расчетная:

Тип двигателя 112МВ6/950

Мощность кВт

Сделаем проверку на перегрузку:

.

3.4.Разбивка передаточного числа по отдельным передачам

Уточняем общее передаточное число для всего привода:

.

Согласно [1; 8; табл.1.3]

, ,

где .

, .

Передаточное отношение – стандартизованная величина, имеется стандартный ряд передаточных отношений.

Согласно [4; 137] принимаем ближайшее передаточное отношение из I^ого (предпочтительного) стандартного ряда:

, ,

получим

.

Определяем частоты вращения валов редуктора:

об/мин;

об/мин;

об/мин;

Допускается отклонение значения , найденного в п.3.1, от значения , найденного в п.3.4, не более 5%.

Определим отклонение:

Определяем крутящие моменты на валах редуктора:

н∙м;

н∙м;

н∙м;

3.5.Подготовка исходных данных для ввода на ЭВМ

н∙м - крутящий момент на выходном (тихоходном) валу;

об/мин - частота вращения выходного (тихоходного) вала;

- срок службы в часах;

ч

- номер режима работы;

- количество редукторов в серии;

- максимально допустимое передаточное отношение редуктора (принимается на (0,5..1) больше расчетного значения);

3.6.Результаты расчета на ЭВМ

(см. приложение)

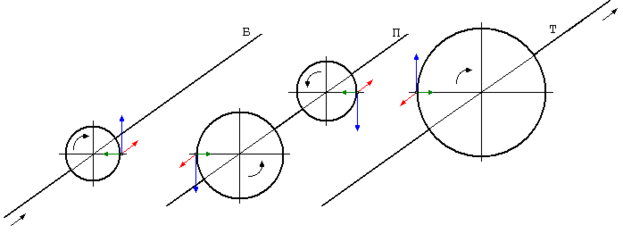

Тихоходная ступень

об/мин; н∙м;

об/мин; н∙м;

н; н; н;

Быстроходная ступень

об/мин; н∙м;

н; н; н;

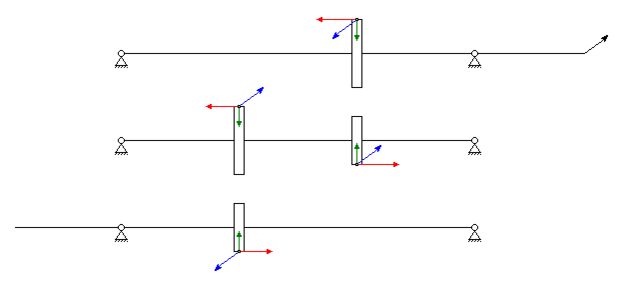

4.Расчет валов редуктора

н; н; н;

н; н; н;

4.1.Расчет быстроходного вала

• Проектировочный расчет

Рассчитаем средний диаметр хвостовика. Согласно [8] для мм

мм,

согласно [1; 431; табл.24.27] принимаем ближайшее мм. Для выбранного хвостовика:

Номинальный диаметр, ,мм	,мм	,мм	,мм	,мм	,мм
28	60	42	25,9	5	5	М16x1.5

Диаметр под подшипник:

мм,

принимаем мм.

Согласно [2; т.2; 117; табл.96] выбираем подшипники шариковые радиальные однорядные средней серии:

Высоту заплечиков выбираем по фаске согласно [1; 114]:
