Лабораторная работа № Ф-5
Исследование характеристик оптронов
работу выполнил
группа
проверила: Руднева Н.К.
Москва 2011
Цель работы: Изучить принципы функционирования изделий функциональной оптики – оптронов исследование их характеристик.
Исследование пороговых характеристик светоизлучающих диодов на GaAs, GaP, SiC.
| материал | GaAs | GaP | SiC |
| Eg (эВ) | 1,35 | 2,3 | 2,8 |
| I (мА) | - | 0,4 | 9 |
| Цвет излучения | - | Красный | Желтый |

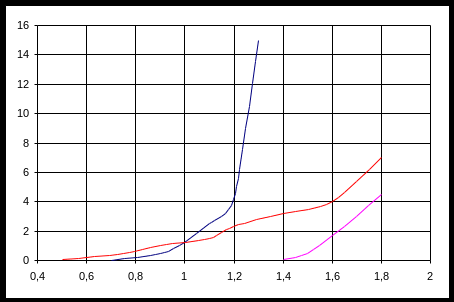

Вольтамперная характеристика излучающих диодов на GaAs, GaP, SiC.
1) GaAs
| U (В) | 0,7 | 0,9 | 1 | 1,1 | 1,2 | 1,3 |
| I (мА) | 0 | 0,5 | 1,2 | 2,5 | 3,5 | 15 |
2) GaP
| U (В) | 1,4 | 1,5 | 1,6 | 1,7 | 1,8 |
| I (мА) | 0,1 | 0,5 | 1,7 | 3, | 4,5 |
3) SiC
| U (В) | 0,5 | 0,75 | 0,9 | 1,1 | 1,2 | 1,4 | 1,6 | 1,8 |
| I (мА) | 0,1 | 0,5 | 1 | 1,5 | 2,3 | 3,2 | 4 | 7 |

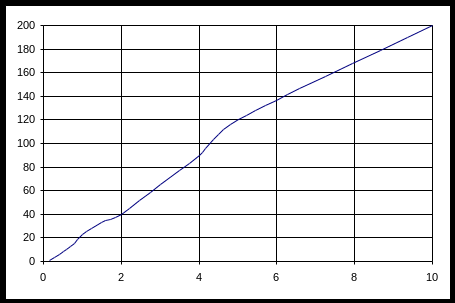

Передаточная характеристика Iф = f(Uc) при Ic ≤ 15мА оптрона на GaAs излучателе.
| Iс (мА) | 0,15 | 0,4 | 0,6 | 0,8 | 1,0 | 1,5 | 2 | 3 | 4 | 5 | 10 |
| Iф (мА) | 1 | 6 | 10 | 15 | 23 | 33 | 40 | 65 | 90 | 120 | 200 |

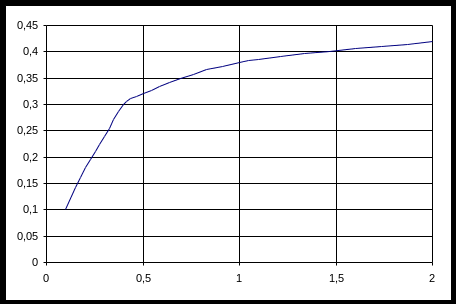

Зависимость вентильного напряжения Uв = f(Iс) при Ic ≤ 15 мА и Rн = ∞.
| Iс (мА) | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 1 | 2 |
| Uв (В) | 0,1 | 0,18 | 0,24 | 0,3 | 0,32 | 0,38 | 0,42 |

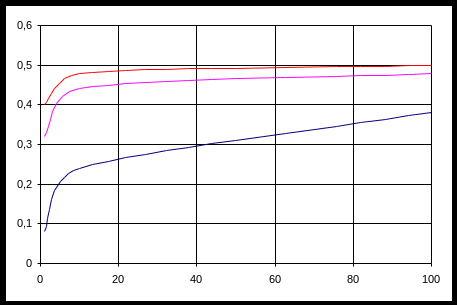

Зависимость Uв = f(Rн) для оптопары GaAs-Si при при Ic = 1 мА, 5 мА, 10 мА.
| Rн (кОм) Ic (мА) | Rн = 1 кОм | Rн = 10 кОм | Rн = 100 кОм |
| Ic = 1 мА | 0,08 В | 0,24 В | 0,38 В |
| Ic = 5 мА | 0,32 В | 0,44 В | 0,48 В |
| Ic = 10 мА | 0,4 В | 0,48 В | 0,5 В |
