ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ
(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)
Лабораторная работа № М-1
Исследование схем включения транзисторных структур в качестве интегрального диода
работу выполнил
группа
проверила: Руднева Н.К.
Москва 2011
Цель работы: Изучить схемы включения транзисторных структур в качестве интегральных диодов, являющихся элементами интегральных схем.

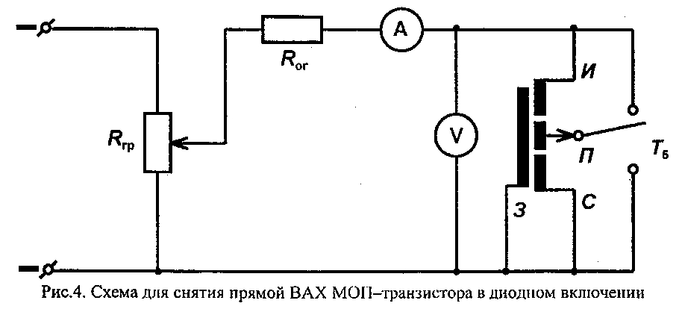

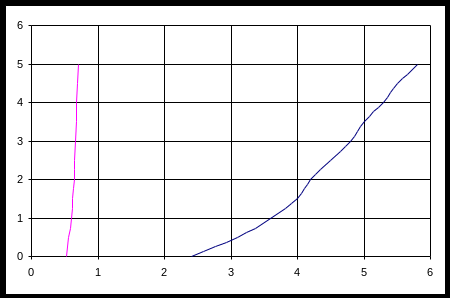

Снятие зависимости прямого падения напряжения от прямого тока для двух схем включения МОП-транзистора в качестве диода.
При положении ключа ПИ
| I (мА) | 0 | 0,5 | 1 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4 | 4,5 | 5 |
| U (В) | 2,4 | 3,1 | 3,6 | 4,0 | 4,2 | 4,5 | 4,8 | 5,0 | 5,3 | 5,5 | 5,8 |
При положении ключа ПС
| I (мА) | 0,1 | 0,5 | 1 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4 | 4,5 | 5 |
| U (В) | 0,52 | 0,56 | 0,6 | 0,62 | 0,64 | 0,65 | 0,66 | 0,67 | 0,68 | 0,69 | 0,7 |
