ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ
(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)
Лабораторная работа № М-2
Исследование МОП-структур
работу выполнил
группа
проверила: Руднева Н.К.
Москва 2011
Цель работы: Изучить принцип действия и вольтамперную характеристику МОП-структур.

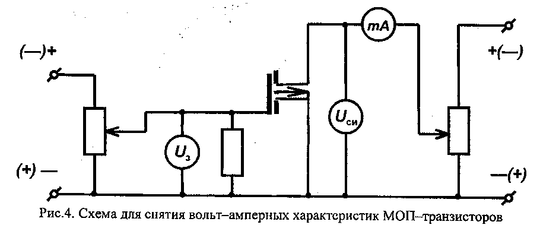

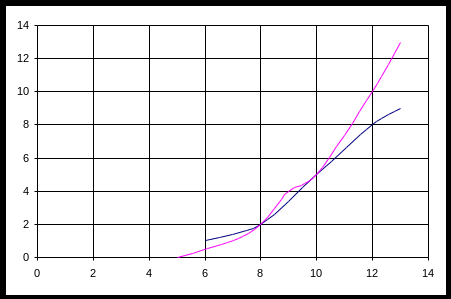

Стоко-затворная характеристика Ic = f(Uз) МОП-транзистора с индуцированным каналом.
при Uси = -2В
| Uз (В) | 6 | 8 | 10 | 12 | 13 |
| Iс (мА) | 1 | 2 | 5 | 8 | 9 |
при Uси = -7В
| Uз (В) | 5 | 7 | 8 | 9 | 10 | 12 | 13 |
| Iс (мА) | 0 | 1 | 2 | 4 | 5 | 10 | 13 |

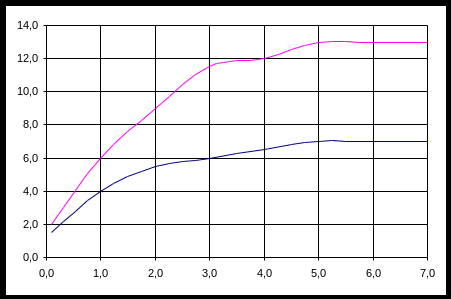

Выходные характеристики Iс = f(Uси) МОП-транзистора с индуцированным каналом.
при Uз = -10В
| Uси (В) | 0.1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Iс (мА) | 1.5 | 4 | 5.5 | 6 | 6.5 | 7 | 7 | 7 |
при Uз = -13В
| Uси (В) | 0.1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Iс (мА) | 2 | 6 | 9 | 11.5 | 12 | 13 | 13 | 13 |

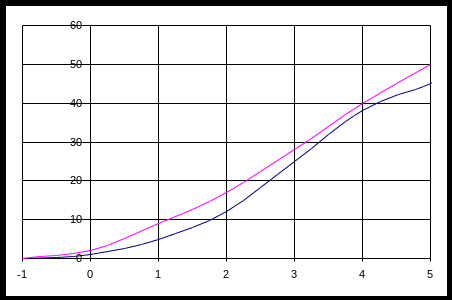

Стоко-затворные характеристики Iс = f(Uси) МОП-транзистора со встроенным каналом.
при Uс = 2В
| Uси (В) | -1 | 0 | 1 | 2 | 3 | 4 | 5 | 5.5 |
| Iс (мА) | 0 | 1 | 5 | 12 | 25 | 38 | 45 | 50 |
при Uс = 7В
| Uси (В) | -1 | 0 | 1 | 2 | 3 | 4 | 5 |
| Iс (мА) | 0 | 2 | 9 | 17 | 28 | 40 | 50 |

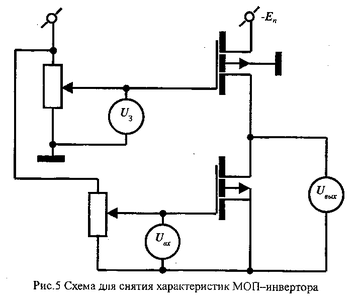

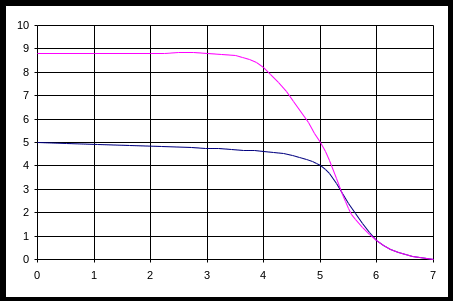

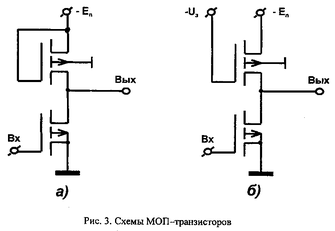

Uвых = f(Uвх), Uз= -10В
| Uвх (В) | 0 | 4 | 5 | 5,5 | 6 | 6,5 | 7 |
| Uвых (В) | 5 | 4,6 | 4 | 2,4 | 0,8 | 0,2 | 0 |
Uвых = f(Uвх), Uз= -13,5В
| Uвх (В) | 0 | 1 | 2 | 3 | 4 | 5 | 5,5 | 6 | 6,5 | 7 |
| Uвых (В) | 8,8 | 8,8 | 8,8 | 8,8 | 8,2 | 5 | 2,2 | 0,8 | 0,2 | 0 |
