§ 8. Корреляционный анализ

Под корреляционным анализом понимают исследование законо­мерностей между явлениями (процессами), которые зависят от мно­гих, иногда неизвестных факторов. Если две переменные зависят друг от друга так, что каждому значению х соответствует значение у, то между ними существует функциональная связь. Однако часто между переменными х и у существует связь, но не вполне определенная. Одному значению x соответствует несколько значений (совокупность) у. В этом случае связь называют корреля­ционной. Функция у = f(x) является корреляционной, если каж­дому значению аргумента соответствует статистический ряд распре­деления функции у. Следовательно, корреляционные зависимости характеризуются вероятностными связями. Поэтому установление корреляционных зависимостей между величинами у и х возможно лишь тогда, когда выполняемы статистические измерения. Например, модуль упругости грунта Е зависит от его объем­ного веса у. С возрастанием объемного веса увеличивается модуль упругости грунта. Эта закономерность прояв­ляется лишь при нали­чии большого количе­ства измерений. Для каждой отдельно парной связи Ei = f(YYi) наблю­даются большие откло­нения.

Суть корреляционно­го анализа сводится к установлению уравне­ния регрессии, т. е. вида кривой между случайны­ми величинами, оценке тесноты связей и достоверности результатов измерений. Чтобы предварительно определить наличие корреляционной свя­зи между х. и у, наносят точки на график и строят так называемое корреляционное поле (рис. 4.11). По тесноте группирования точек вокруг прямой или кривой линии, по наклону линии можно визуаль­но судить о наличии корреляционной связи. Так, из рис. 4.11, а видно, что экспериментальные данные имеют определенную связь между х и у. В то же время измерения, приведенные на рис. 4.11, б, такой связи не имеют. Корреляционное поле характеризует вид связи между х и у. По форме поля можно ориентировочно судить о форме графика, ха­рактеризующей прямолинейную или криволинейную зависимости. Даже для вполне выраженной формы корреляционного поля вслед­ствие статистического характера связи исследуемого явления одно значение х может иметь несколько значений у. Поэтому оптимальной будет такая функция, в которой соблюда­ются условия наименьших квадратов:

где yi — фактические ординаты поля; у — среднее значение ординаты с абсциссой х, вычисленной по уравнению. Если нанести на корреляционном поле (см. рис. 4.11, а) средние значения у (обозначенные крестиками), то линия А—Б будет соот­ветствовать функциональной зависимости у = ax + b. Средняя линия корреляционного поля, для которой соблюдается условие (4.47), называется линией регрессии. Существует три вида корреляции — прямолинейная, криволи­нейная и множественная. Наиболее распространенной является прямолинейная корреляция. Поле корреляции аппроксимируют уравнением прямой. Линию регрессии рассчитывают из условий наименьших квадратов (4.47):

При этом кривая Л—Б (рис. 4.11) наилучшим образом выравни­вает значения постоянных коэффициентов а и b, т. е. коэффициентов уравнения регрессии. Их вычисляют по выражениям

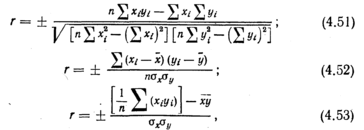

Критерием близости корреляционной зависимости между х и у к линейной функциональной зависимости является коэффициент корреляции г. Он показывает степень линейности связи х и у:

где n — число измерений; аax, aay— среднеквадратичные отклонения.

Несмотря на громоздкость формулы (4.51) , она наиболее простая для вычислений. Значение коэффициента корреляции всегда меньше единицы. При г = 1,0 величины х и у связаны функциональной свя­зью (в данном случае линейной), т. е. каждому значению х соответ­ствует одно значение у. Если г < 1, то линейной связи не суще­ствует. При г = 0 между х и у линейной корреляционной связи не существует, однако может существовать нелинейная регрессия. Обычно считают тесноту связи удовлетворительной при г >0,5 хорошей при г = 0,8—0,85.

Уравнение регрессии прямой можно представить выражением (4.48) или

Пример. Имеется статистический ряд парных измерений:

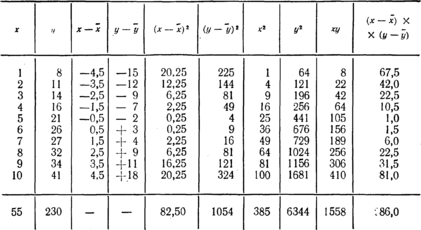

Необходимо найти уравнение прямолинейной регрессии, оценить тесноту связей и оценить степень достоверности. Расчет ведем в табличной форме (табл. 4.7).

Таблица 4.7

Вычисляем г из (4.53):

Полученный коэффициент корреляции довольно высок.

Коэффициент регрессии по (4.54) г -----у = 0,99 —----^ = 3,54. Уравнение регрессии у = 23 + 3,54 (х — 5,5). Определим уравнение регрессии иным способом.

Коэффициент корреляции согласно (4.51)

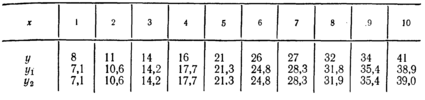

В табл. 4.8 приведен расчет у по полученным двум уравнениям регрессии, а также приведено сравнение с заданными величинами.

Таблица 4.8

Как видно из расчетов, сходимость хорошая.

Пример. Необходимо исследовать выносливость бетонов (количество циклов нагр ужения бетонных образцов до их разрушения) в зависимости от степени их нагружения Составим гипотезу научного исследования. Из литературных данных известно, что усталостное разрушение материалов, в том числе и бетонов, представляет собой в значительной степени вероят­ностный процесс, т. е. на усталостное разрушение влияет много слу­чайных факторов. Поэтому можно описать лишь наиболее вероятную зависимость между выносливостью бетонов и интенсивностью нагружения

Анализ литературных источников, а также поисковый экспери­мент показали, что эта зависимость может быть описана экспоненциальной зависимостью N == К^ ст или N = K110 CT, где а — величина приложенного напряжения, кг/см2; Rct — прочность бетона при изгибе, кг/см2, определяется в соответствии с требо­ваниями ГОСТа; N—количество циклов нагружения а, при которых бетон разрушается; K1, K2 — коэффициенты.

Применим для этой кривой метод прямолинейной корреляции. Поисковый эксперимент показал, что разброс показателей измерения величины N очень высок, поэтому требуемое количество образцов для получения достоверных результатов при точности измерения =10% и вероятности ее получения 95% составляет 15 образцов в одной серии.

Зависимость исследуем в пределах -р- = 0,9 — 0,5. Выравннвание зависимости Nот -----7----- приводит к результату lg N = K1 4+-{-Kg—'-. Учитывая, что получена прямолинейная зависимостьи что усталостное разрушение в значительной степени представ­ляет собой вероятностный процесс, в дальнейшем исследовании

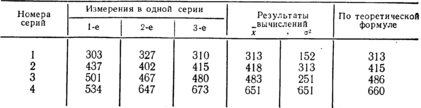

Таблица 4.11

Число степеней свободы q = л — 1 =3 — 1 =2. Согласно табл. 4.10, для mл = 4 и q = 2 табличные значения критерия Кохрена aam = 0.768.

Поскольку 0,46 < 0,768, то опыты воспроизводимы. Если бы оказалось, что Gp > Gm, то необходимо было бы увеличить количе­ство измерений в одной серии n или число серий т. I Необходимо активно влиять на ход эксперимента и при необхо­димости совершенствовать методику исследования — изменять ко­личество измерений, определять новые параметры, исключать вто­ростепенные факторы, расширять диапазон измерений и др.

В процессе проведения эксперимента возникает потребность проверить соответствие экспериментальных данных теоретическим предпосылкам, т. е. проверить гипотезу исследования. Проверка экспериментальных данных на адекватность необходима также во всех случаях на стадии анализа теоретико-экспериментальных ис­следований. Методы оценки адекватности основаны на использова­нии доверительных интервалов, позволяющих с заданной довери­тельной вероятностью определять искомые значения оцениваемого параметра. Суть такой проверки состоит в сопоставлении получен­ной или предполагаемой теоретической функции у = f(x) с резуль­татами измерений.

В практике оценки адекватности применяют различные крите­рии согласия.

Критерий Фишера

где Da—дисперсия адекватности (4.60), Dcp—дисперсия средних значений (4.58). В числителе принимается наибольшее, в знаме­нателе — наименьшее значение из вычисленных величин дисперсии.

В формуле (4.57) принимают соответственно наибольшее зна­чения Da и Dcp для числителя и наименьшее из Da и Dcp для знаменателя.функция (уравнение регрессии) считается адекватной при

Кфр<Кфm, (4.59)

Кфm—табличное значение критерия согласия, принимаемое при числе степеней свободы q и доверительной вероятности р = 0,95

(табл. 4.12).

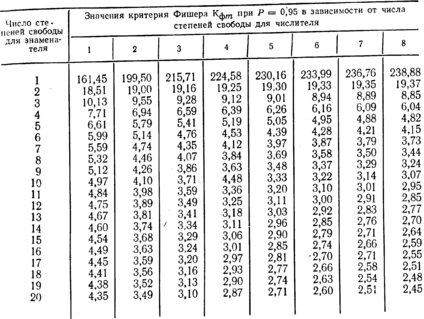

Таблица 4.12

В уравнении (4.57) значение Da вычисляют по формул

Здесь Xi3, Xip — средние экспериментальные и теоретические зна­чения (для принятой кривой) измерений; п — число измерений;

b — число коэффициентов регрессии искомого или принятого теоре­тического уравнения.

Число степеней свободы для числителя и знаменателя вычисляют

по формуле

q1=n—b, q2=m(n—1). (4.61)

Критерий согласия Фишера целесообразно применять при малой выборке.Пример. Допустим, необходимо проверить для заданных условий строигельства адекватность формулы Боломея — Скрамтаева R6=0,6 = Rц (w/b — 0,5).

Полагаем, что свойства щебня и песка практически не изменяются (поступают из одного и того же карьера), условия перемешивания и уплотнения бетонных смесей, твердение изделий также постоянны. Изменяются лишь активность це­мента от 400 до 600 кг/см2 и водоцементное отношение от 0,45 до 0,55. В данном случае уже заданы основные факторы ^ц и —», влияющие на прочность бетона, и определены пределы их изме­нения [7?ц = 400—600 кг/см2, = 2,22—1,82). Результаты опы­тов приведены в табл. 4.11. Проверим адекватность формулы. Определим с помощью (4.60) дисперсию адекватности: Da =

= -^ [(313 — 313)2 + (4182 —415)2 + (483 — 486)2+(651—660)2 =

99. Вычислим по формуле (4.58) Dcp= —(152 + 313 4+ 251 +г

+615)==1П. По табл. 4.12 для q1=4—2=2 и q2=4(3— -1)=8. Кфm=4,46.

Поскольку 1,13 < 4,46, то адекватность соблюдается.
