Широков П.И. БМТ2-51 Б№10

П
остроим Амплитудные Характеристики

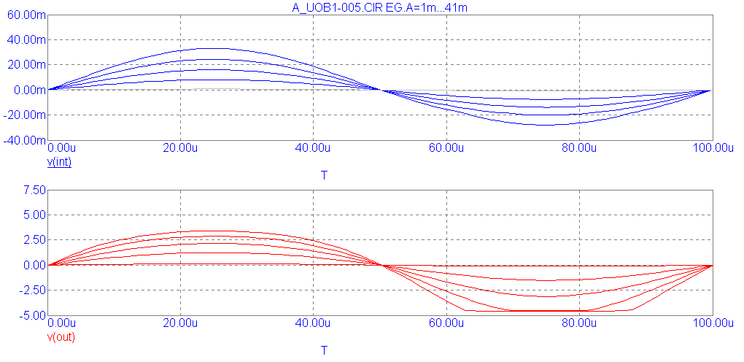

Краасный график –осцилограмма выходного напряжения.

Синий график- осцилограмма входного напряжения.

Р

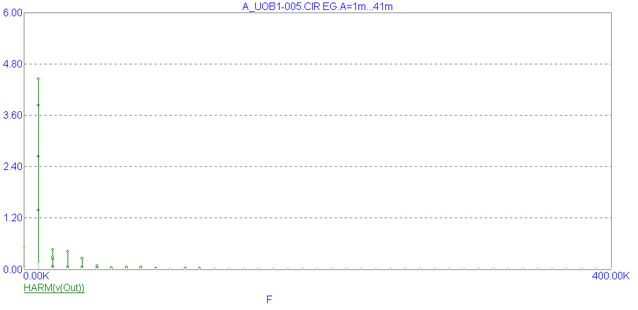

азложим выходной сигнал по гармоникам .

С помощью Mathcad построим график зависимости амплитуды первой гармоники выходного напряжения от амплитуды входного напряжения.

Т

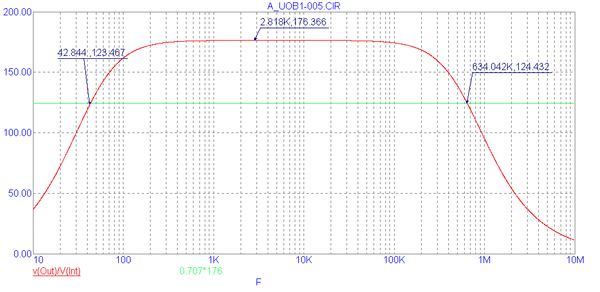

еперь построим АЧХ.

Получили Ku=170

Fn=42 Гц

Fv=634 кГц

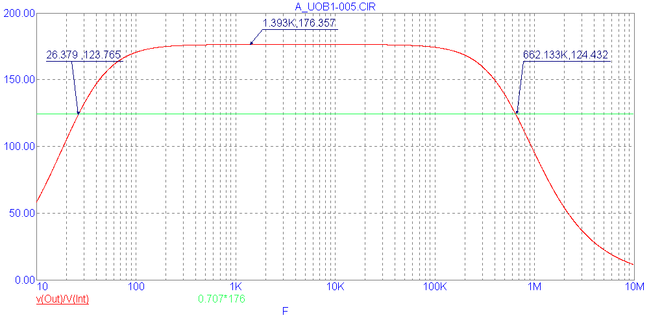

Чтобы плучить нижнюю граничную частоту <30 Гц

Н
ужно увеличить емкость Ср1 до 250 мкФ
