Ч
есноков В.А. БМТ 2-51

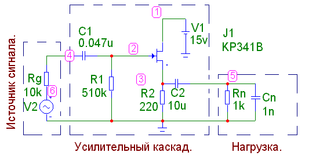

Рис.1. Принципиальная схема усилительного

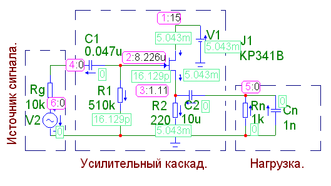

Рис2. Значение токов схемы, потенциалы некоторых точек.

Построение АЧХ схемы. Для этого рассматриваю поведение выходного напряжения в диапазоне частот от 1Гц до 10 МГц.

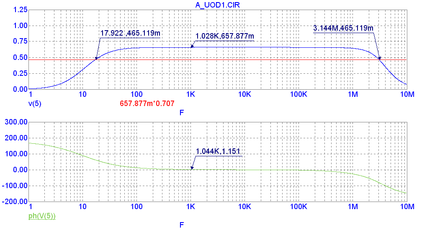

Рис3. АЧХ анализируемого каскада с указанием граничных частот и ФЧХ анализируемого каскада при Rn=1кОМ.

Этот каскад имеет сквозной коэффициент усиления для малого сигнала в области средних частот (f=1кГц) К_е=657.877*10­­^-3.

Р

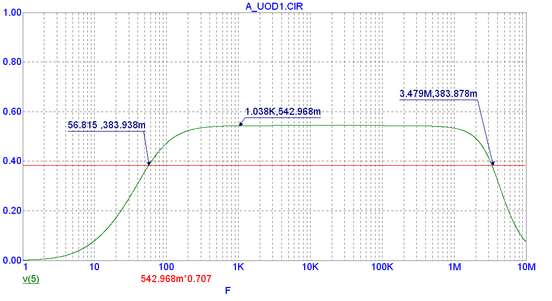

ис 3А. АЧХ анализируемого каскада с указанием граничных частот при Rn=220 ОМ.

Этот каскад имеет сквозной коэффициент усиления для малого сигнала в области средних частот (f=1кГц) К_е=542.968*10­­^-3.

Сравнивая результаты с сопротивлением Rn=1кОМ и Rn= 220ОМ видно, что при уменьшения сопротивления нагрузки, уменьшается сквозной коэффициент,а также уменьшаются граничные частоты.

Т
еперь рассмотрю изменение кэффициента усиления каскада относительно входного напряжения и изменения входного напряжения.

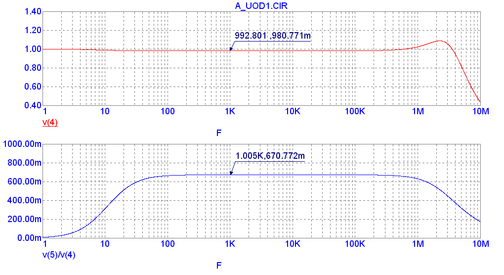

Рис 4. АЧХ усилительного каскада V(int) и усилительного каскада Ku=V(Out)/V(int) при Rn=1кОМ.

Из графика следует, что коэффициент усиления по напряжению Ku=670.772*10^-3.

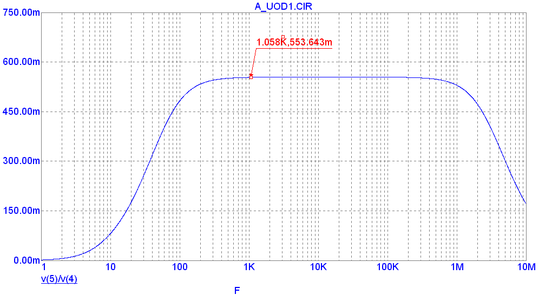

Рис 4А. АЧХ усилительного каскада Ku=V(Out)/V(int) при Rn=220 ОМ.

Из графика следует, что коэффициент усиления по напряжению Ku=553.643*10^-3.

Сравнивая результаты, что при уменьшения сопротивления нагрузки, коэффициент усиления по напряжению тоже уменьшается.

Исследование преобразуемых сигналов.

Р

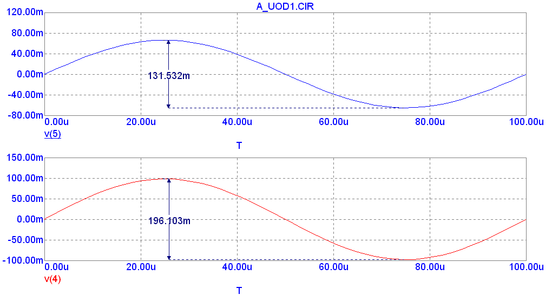

ис 5. Осциллограммы выходного и входного напряжений при Rn=1кОМ.

Входной и выходной сигнал находятся в одной фазе, а амплитуда входного сигнала больше амплитуды выходного.

По этому рисунку Ke=0.131/0.196=0.67, получился близкий результат с анализом АС.

Получение спектра входного напряжения и гармоник.

Для получения спектра сигнала использую функцию HARM, а для определения по спектру сигнала коэффициента гармоник функцию THD(HARM)

Р

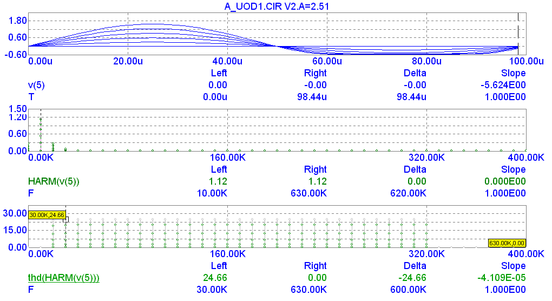

ис 6. Выходное напрядение, его спектр и коэффициент гармоник при изменении входного напряжения.

Видно что отсечка выходного сигнала наблюдается с 2.01 В.

АХ- зависимоть первой гармоники выходного напряжения от амплитуды входного напряжения. Отклонение от линейного режима, оценивается по коэффициенту гармоник.

По данным расчета строю амплитуднуюхарактеристику и зависимоть коэффициента гармоник от амплитуды входного напряжения.

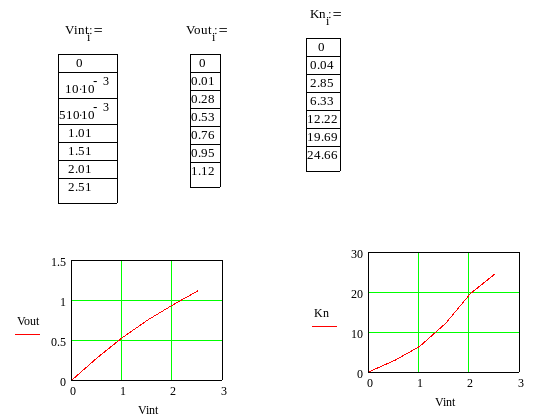

Рис 7. АХ и зависимость коэффициента гармоник от амплитуды входного сигнала на частоте 10кГц.

По графику видно, что при усилении входного напряжения с амплитудой 3 В коэффициент гармоник становится равным практически 5%.

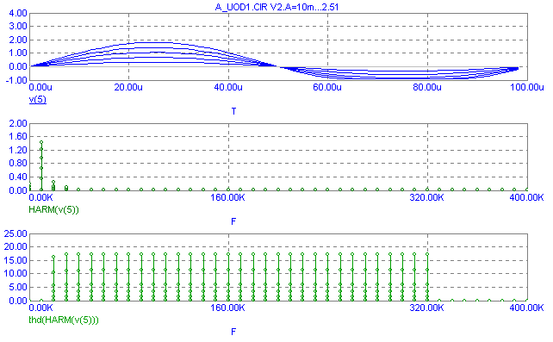

Рис 6A. Выходное напрядение, его спектр и коэффициент гармоник при изменении входного напряжения при Rn=220 ОМ.

Видно что отсечка выходного сигнала наблюдается с 1.51 В.

Также видно, что при уменьшении сопротивления, напряжение отсечки наблюдается с более низкой амплитуды входного сигнала.

Р
ис 7А. АХ и зависимость коэффициента гармоник от амплитуды входного сигнала на частоте 10кГц при Rn=220 ОМ

По графику видно, что при усилении входного напряжения с амплитудой 1 В коэффициент гармоник становится равным практически 5%.

Видно, что при уменьшении сопротивления нагрузки АХ становится немного более пологой. Также коэффициент гармоник достигает значения в 5% при 1В,а не при 3В.
