Макаренко А.Н.

БМТ2-51.

A_UOS1-005.

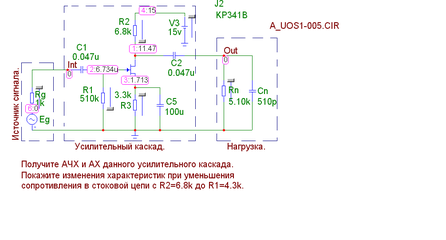

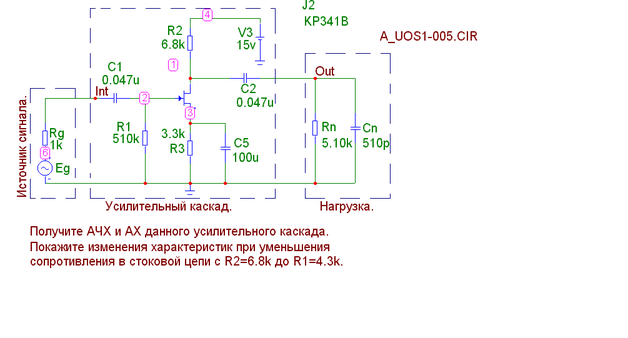

Рис.1. Условие задачи.

Решение:

Р

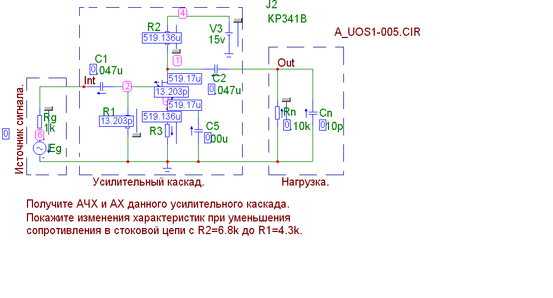

ис. 2. Напряжения в точках усилительного каскада.

Р
ис. 3. Токи в усилительном каскаде.

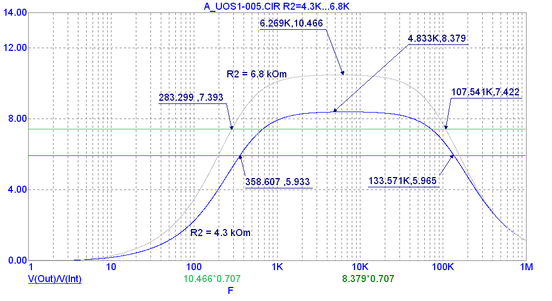

Рис 4. АЧХ усилительного каскада для различных значений сопротивления в цепи стока.

Получаем, что при уменьшении сопротивления в цепи стока уменьшается коэффициент усиления каскада, значительно изменяется нижняя граничная частота и несущественно – верхняя граничная частота.

Определим амплитуду входного сигнала, при котором происходит отсечка выходного сигнала:

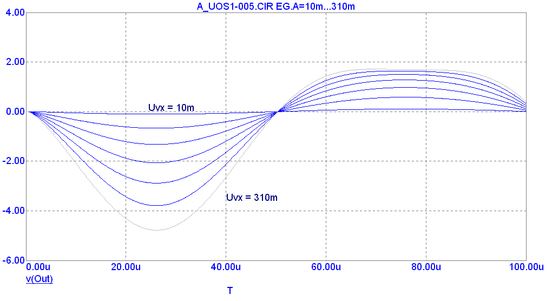

Рис 5. Выходной сигнал усилительного каскада при изменении амплитуды входного сигнала.

Р

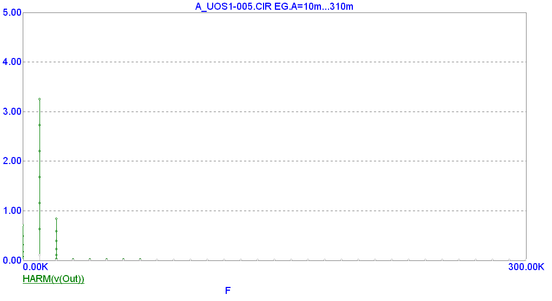

ис 6. Первая гармоника выходного сигнала усилительного каскада при изменении амплитуды входного сигнала.

.

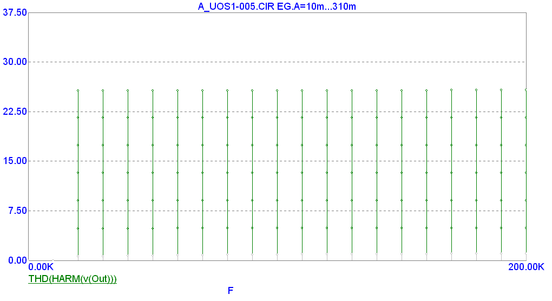

Рис 7. Коэффициент гармонии усилительного каскада при изменении амплитуды входного сигнала в зависимости от частоты.

По полученным данным можем построить амплитудную характеристику.

Ниже приведены амплитуда входного сигнала в мВ и амплитуда первой гармоники выходного сигнала, а также графическая зависимость между ними.

Р
ис. 8. Амплитудная характеристика усилительного каскада.

Коэффициент гармоник выходного напряжения:

Р
ис.9. Зависимость коэффициента гармоники от амплитуды входного сигнала.
