электротехника и электроника
Семинары Князьковой Т.О.
МОДУЛЬ 1. «Цепи постоянного тока. Основы анализа и расчета электрических цепей»
Любые упражнения по изучению электротехники необходимо начинать с проработки лекционного материала и соответствующего раздела в учебнике. Следует также выучить правила составления уравнений и свойств соединений элементов схем.
СЕМИНАР 1

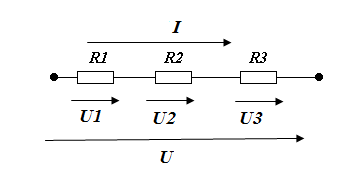

Свойства последовательного соединения
| Rэкв = R1+R2+R3 I = E/R экв U = U1+U2+U3 = R1·I + R2·I + R3·I =Rэкв∙I |
Задача 1
Необходимо измерить напряжение 100В, вольтметром 10В, с внутренним сопротивлением 10кОм. Что сделать?
Добавить последовательно к вольтметру резистор Rдоб
Вывод: последовательное соединение, являясь делителем напряжения, можно использовать для расширения пределов измерения вольтметров.
Задача 2
Определить эквивалентное сопротивление, токи в цепи.
Задача 3
Определить эквивалентное сопротивление
| Рассматривая данную схему, видим, что схема имеет последовательно параллельную цепь, где резисторы с сопротивлениями 4 и 6 Ом соединены параллельно. Преобразуем этот участок, получаем 2,4 Ом. Далее резистор 17,6 Ом и резистор с 2,4 Ом соединены последовательно, поэтому получаем 20 Ом. Остаётся параллельно 20 Ом и 20 Ом. Ответ эквивалентное сопротивление 10 Ом. |
Расчёт
Задача 4
Определить эквивалентное сопротивление, если R1 = R4 = R5 = 5 Ом R3 = R2 = 10 Ом
Задача 5
Синтезировать электрическую цепь из резисторов с номиналом 10 Ом, чтобы получилось эквивалентное 25 Ом.
Используем свойства последовательного и параллельного соединений
Метод эквивалентных преобразований
Задача 6
Определить показания приборов схемы рис 1, если R1 = 5 Ом, R4 = 8 Ом, R5 = 4 Ом, R3 = 6 Ом, R2 =2 Ом, Е = 100 В.
Расчёт проводим методом эквивалентных преобразований
Рис 1
Решение: запишем уравнения по законам Кирхгофа для проверки расчёта токов
Свернём схему, т.е. упростим схему и определим эквивалентное сопротивление:
Определим ток источника по закону Ома
Определим напряжение между узлами А и В, затем токи I2 и I3
Определим показания приборов:
Амперметр покажет значение тока I3 I3 = IA = 5 A
Рис 2 | Показания вольтметра. Рассмотрим контур рис 2. Запишем уравнения по закону Кирхгофа для выделенного контура: I3R3-I2R2+UV=0 UV= –30+10= –20 B |
|
Показания ваттметра: |
Задачи для самостоятельной подготовки
-
Определить Uab
-
Определить показания приборов
-
Найти эквивалентное сопротивление, определить показания приборов. Определить мощность приемника и мощность источника
-
Упростить схему
Семинар 1 5
